مراحل ساخت تابلو برق

به طور کلی یک تابلو برق صنعتی در کارگاه ساخت تابلو برق در طی 6مرحلهاز ایده اولیه به محصول نهایی تبدیل می‌شود. این مراحل به ترتیب عبارتند از:

1-طراحی و آماده سازی نقشه

در این مرحله پس از مذاکرات اولیه و تهیه پیش نویس قرارداد، کارشناس شرکت سازنده تابلو برق، از محل پروژه کارفرما بازدید به عمل می آورد.

2-جوشکاری، برش کاری، خم و سوراخ کاری بدنه

در این مرحله بر اساس نقشه ارائه شده توسط واحد طراحی و مهندسی، گروه تولید اقدام به برش کاری و ساخت با فولاد ضد زنگ برای بدنه تابلو برق می نمایند.

3-رنگ کاری بدنه

پس از آماده شدن بدنه، در ادامه فرآیند ساخت تابلو برق، کارگران طی چند مرحله اقدام به رنگ کاری و پولیش بدنه می نمایند.

4-مونتاژ اسکلت و بدنه تابلو برق

پس از خشک شدن رنگ بدنه، کارگران اقدام به اتصال اسکلت و بدنه و جاسازی قطعات مختلف نگهدارنده در آن می کنند.

5-مونتاژ قطعات و تجهیزات الکتریکی و سیم کشی

در نهایت تکنسین های فنی کارآزموده، اقدام به مونتاژ کلیه تجهیزات و سیم کشی بین آن ها در محل از پیش تعیین شده داخل تابلو می نمایند.

6-تست و کنترل کیفیت

پس از اتمام فرآیند ساخت تابلو برق، کارشناسان کنترل کیفیت با پروتکل های تعریف شده اقدام به تست دستگاه می نمایند.

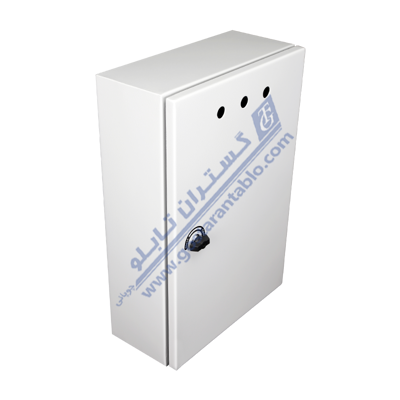

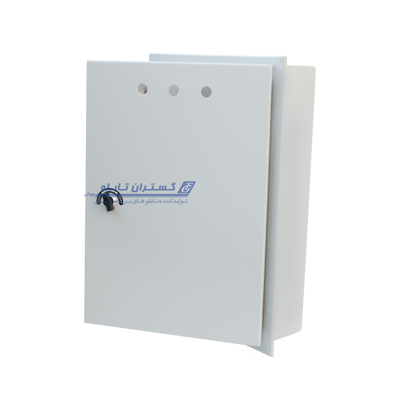

تابلو برق روکارعمودی طرح ریتال

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 18 40 30

2 19 50 40

3 19 60 40

4 23 60 50

5 23 70 50

6 23 80 60

7 23 90 60

8 25 90 70

9 25 100 70

10 28 100 80

11 30 125 80

12 30 150 80

13 31 100 90

14 31 125 90

15 31 150 90

16 31 100 100

17 31 125 100

18 31 150 100

19 31 150 125

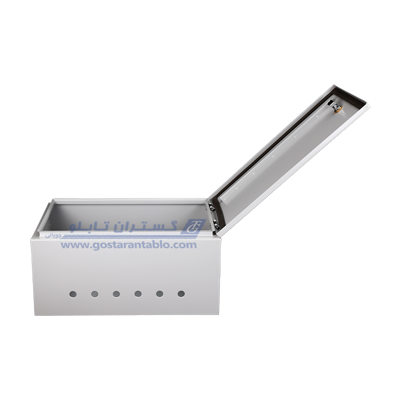

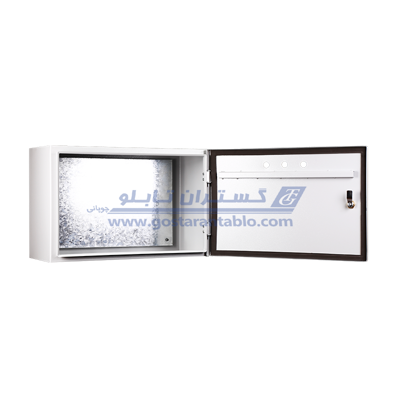

تابلو روکار افقی طرح ریتال

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 18 30 40

2 19 40 50

3 19 40 60

4 23 50 60

5 23 50 70

6 23 60 80

7 25 70 100

8 28 80 100

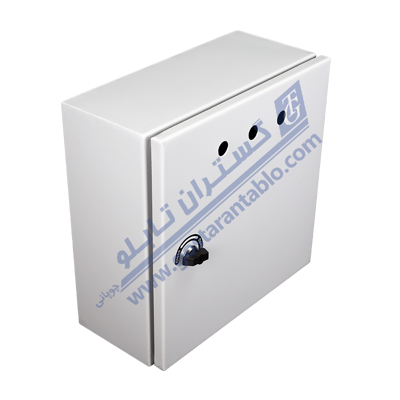

تابلو روکار مربعی طرح ریتال

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 18 30 30

2 19 40 40

3 23 50 50

4 23 60 60

5 25 70 70

روکار عمودی طرح ریتال باعمق زیاد

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 28 40 30

2 29 50 40

3 29 60 40

4 33 60 50

5 33 70 50

6 33 80 60

7 35 100 70

8 38 100 80

روکار افقی طرح ریتال باعمق زیاد

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 28 30 40

2 29 40 50

3 29 40 60

4 33 50 60

5 33 50 70

روکار مربعی طرح ریتال باعمق زیاد

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 28 30 30

2 29 40 40

3 29 50 50

4 33 60 60

5 33 70 70

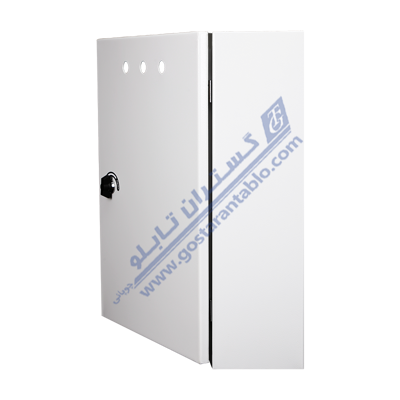

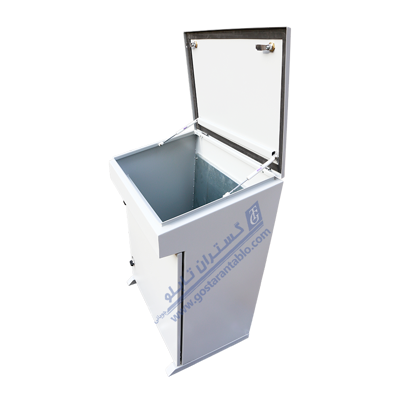

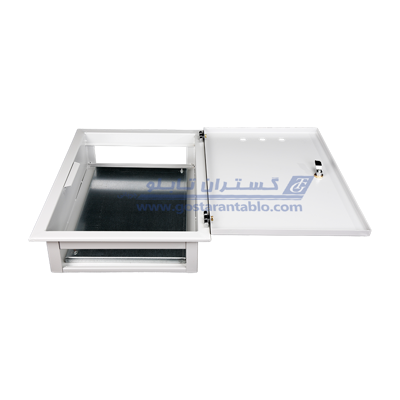

توکار عمودی طرح ریتال

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 15 40 30

2 17 50 40

3 17 60 40

4 17 60 50

5 17 70 50

6 17 80 60

7 22 100 70

8 22 100 80

توکار افقی طرح ریتال

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 15 40 40

2 17 40 50

3 17 40 60

4 17 50 60

5 17 50 70

توکار مربعی طرح ریتال

لیست ابعاد

ردیف عمق با درب ارتفاع عرض

1 15 30 30

2 17 40 40

3 17 50 50

4 17 60 60

5 17 70 70

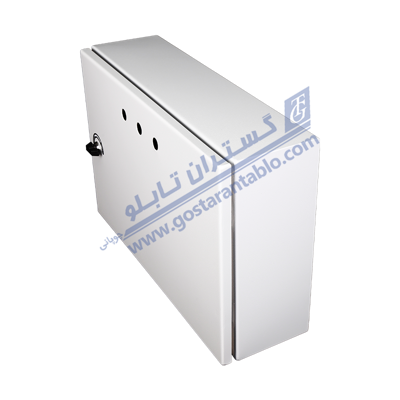

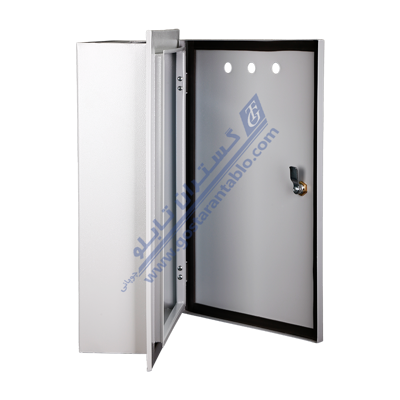

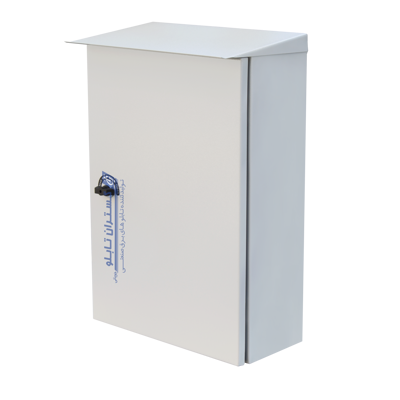

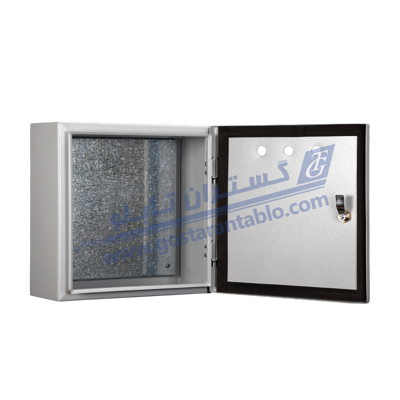

ویژگیهای تابلوریتال روکار

تابلو ریتال روکار نوعی تابلو برق صنعتی است که با طراحی مدولار و نصب سطحی (روکار) برای فضاهای محدود و پروژه‌های صنعتی کاربرد دارد. این تابلوها به دلیل مونتاژ آسان، مقاومت بالا و ظاهر منظم، در کارخانه‌ها، ادارات و مراکز تجاری بسیار محبوب هستند.

⚙️ ویژگی‌های تابلو ریتال روکار

- نصب سطحی (روکار): بدون نیاز به کنده‌کاری دیوار، مناسب برای فضاهایی که امکان نصب توکار وجود ندارد.

- طراحی مدولار: امکان اتصال چند سلول به یکدیگر از طریق کوپل مکانیکی، مشابه تابلوهای سیواکن.

- مونتاژ آسان: نصب سریع و ساده با قطعات استاندارد، مناسب پروژه‌های صنعتی با زمان محدود.

- قابلیت شخصی‌سازی: درب‌های خروجی قابل طراحی با شیشه یا طلق برای نمایش کلیدها و تجهیزات داخلی.

- شینه‌کاری از پشت: افزایش ایمنی و نظم در سیم‌کشی داخلی تابلو.

🏭 کاربردهای رایج

- کارخانه‌ها و خطوط تولید

- مراکز اداری و تجاری

- بانک‌ها و فروشگاه‌ها

- پروژه‌های صنعتی با محدودیت فضا

- تأسیسات برق با آمپر مصرفی پای
