ترانس حلقوی

ترانسفورماتور جریان تروئید:

 دقت بی‌نظیر برای مانیتورینگ و حفاظت هوشمند

در دنیای پیچیده سیستم‌های صنعتی و شبکه‌های توزیع برق، دقت در اندازه‌گیری جریان، کلید اطمینان از عملکرد بهینه، حفاظت مؤثر و صرفه‌جویی در انرژی است. ترانسفورماتور جریان تروئید (Toroidal CT) با طراحی نوآورانه و هسته حلقوی خود، استانداردهای جدیدی را در این زمینه تعریف کرده است.

شرکت صنعتی پارس

با مهندسی دقیق و سفارشی‌سازی عملکرد؛ شریک فنی تولیدی شما در بهینه‌سازی مدارات الکترونیکی و سنجش جریان‌های حیاتی

جهت مشاوره 09135738612 تماس بگیرید .

شنبه تا چهارشنبه 7 الی 20 پنجشنبه 7 تا 14

 pars-indco.ir

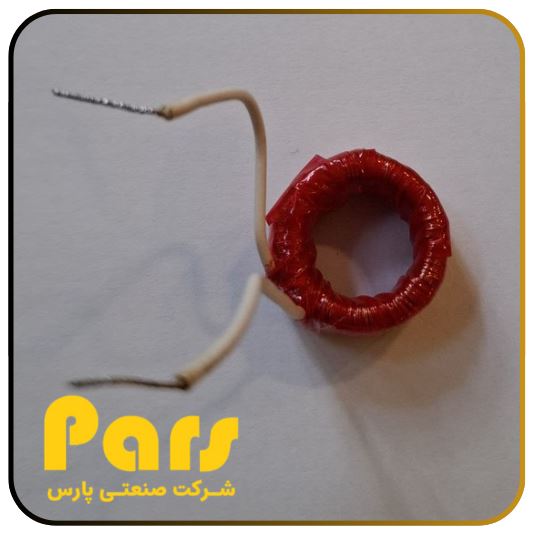

ترانس حلقوی نوعی ترانسفورماتور است که هسته آن به شکل حلقه طراحی می‌شود و سیم‌پیچ‌ها روی این هسته قرار می‌گیرند. این ساختار در تجهیزات برق و الکترونیک کاربردهای مختلفی دارد و می‌تواند بر اساس نوع مدار، توان مورد نیاز و شرایط نصب، با مشخصات متفاوتی طراحی شود.

شکل حلقوی هسته باعث می‌شود مسیر شار مغناطیسی در ساختار ترانس پیوسته باشد و در بسیاری از طراحی‌ها، ابعاد و فضای اشغال‌شده قطعه کاهش پیدا کند. میزان تلفات، نویز، ابعاد و عملکرد نهایی نیز به نوع هسته، طراحی سیم‌پیچ و مشخصات فنی ترانس بستگی دارد.

ترانس حلقوی می‌تواند برای کاربردهای مختلفی از جمله تأمین توان، تجهیزات اندازه‌گیری و مدارهای الکترونیکی ساخته شود. به همین دلیل، پیش از انتخاب یا تولید آن باید مشخصات واقعی مدار و فضای نصب در نظر گرفته شود.

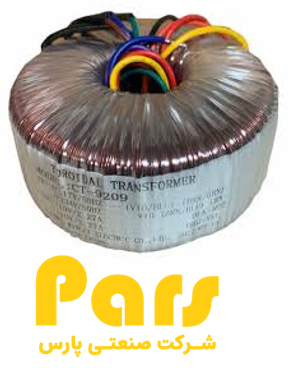

ترانس تروئید یا Toroidal Transformer به نوعی ترانسفورماتور گفته می‌شود که هسته مغناطیسی آن به شکل حلقه طراحی شده است. این ساختار باعث می‌شود مسیر شار مغناطیسی در یک هسته بسته شکل بگیرد و ترانس در مقایسه با برخی ساختارهای متداول، طراحی فشرده‌تری داشته باشد.

در ترانس تروئید، سیم‌پیچ‌ها روی هسته حلقوی قرار می‌گیرند و نحوه طراحی آن‌ها بر اساس کاربرد نهایی، ولتاژ یا جریان مورد نیاز، ابعاد و شرایط کاری تعیین می‌شود. به همین دلیل، ترانس‌های تروئید می‌توانند در طراحی‌های مختلف برق و الکترونیک مورد استفاده قرار بگیرند.

اصطلاح ترانس تروئید در واقع به شکل و ساختار هسته اشاره دارد و به تنهایی نوع کاربرد ترانس را مشخص نمی‌کند. این ساختار می‌تواند در ترانس‌های مختلف از جمله ترانس‌های مورد استفاده برای مدارهای تغذیه و برخی ترانس‌های اندازه‌گیری جریان به کار گرفته شود.

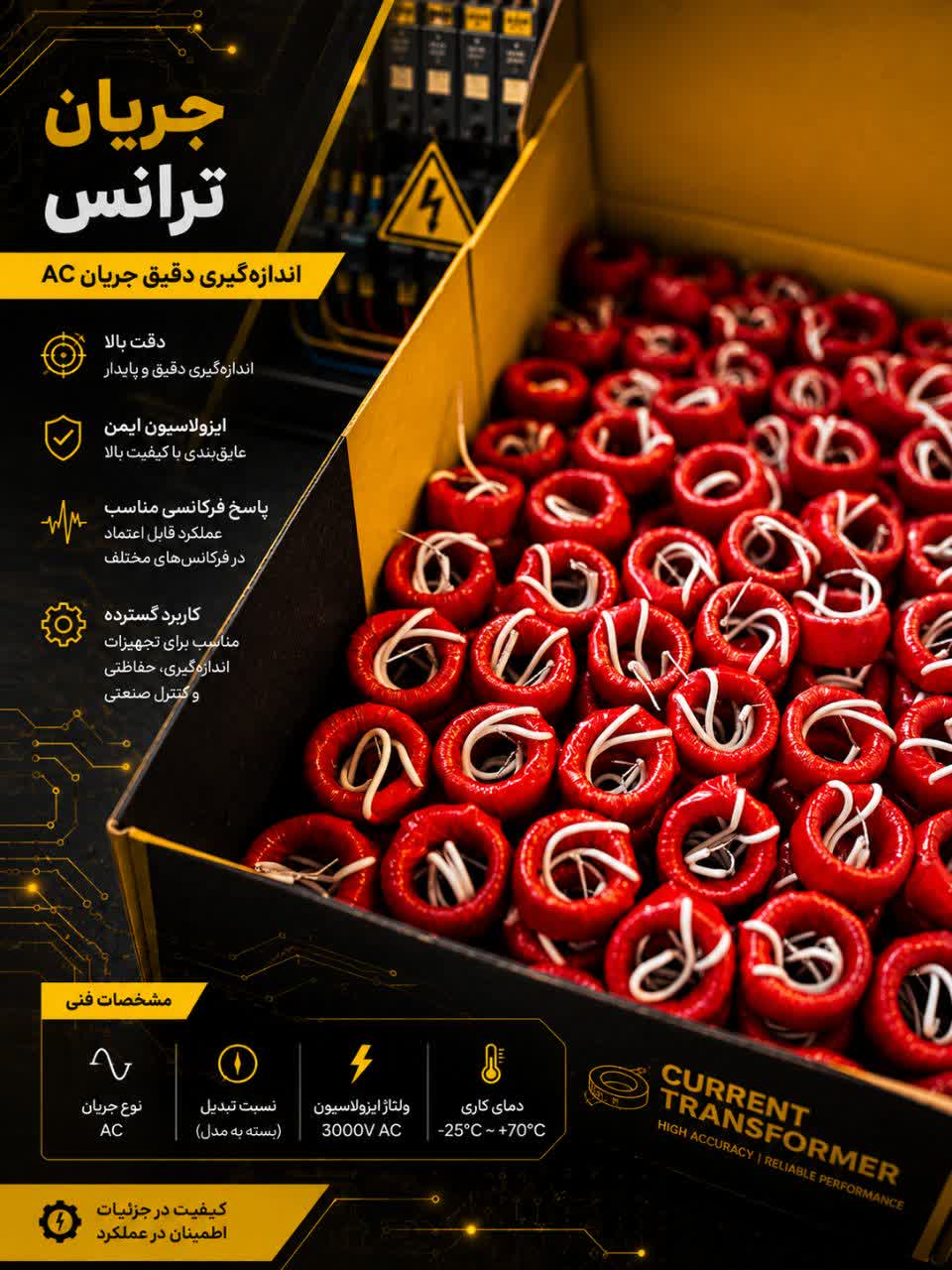

ترانس جریان یا Current Transformer (CT) یکی از تجهیزات مورد استفاده در مدارهای اندازه‌گیری و کنترل جریان الکتریکی است. وظیفه اصلی این تجهیز، تبدیل جریان عبوری از مدار اولیه به یک جریان ثانویه متناسب و قابل اندازه‌گیری است تا بتوان اطلاعات جریان را توسط تجهیزات اندازه‌گیری، کنترل یا پایش دریافت و پردازش کرد.

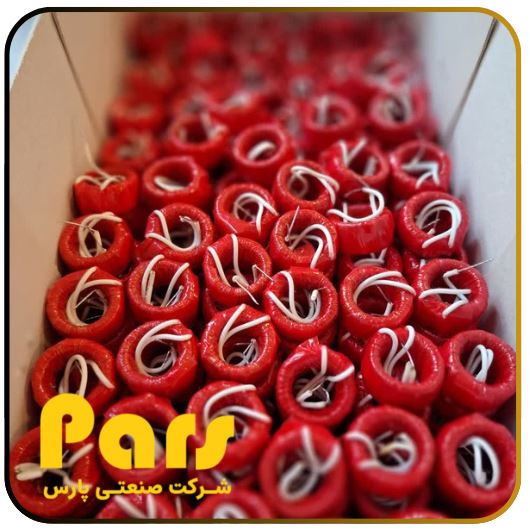

در طراحی یک ترانس جریان، مشخصاتی مانند جریان اولیه، جریان ثانویه، نسبت تبدیل، دقت اندازه‌گیری و شرایط کاری مدار اهمیت زیادی دارند. به همین دلیل انتخاب CT مناسب تنها بر اساس مقدار جریان نامی انجام نمی‌شود و باید مشخصات فنی آن با نیاز واقعی تجهیز هماهنگ باشد.

ترانس جریان در تجهیزاتی مانند آمپرمترها، سیستم‌های مانیتورینگ انرژی، تابلوهای برق، تجهیزات اتوماسیون صنعتی، کنترل بار و مدارهای حفاظتی مورد استفاده قرار می‌گیرد. در کاربردهایی که فضای نصب محدود است، استفاده از ساختارهای حلقوی و مینیاتوری می‌تواند امکان طراحی مناسب‌تری را فراهم کند.

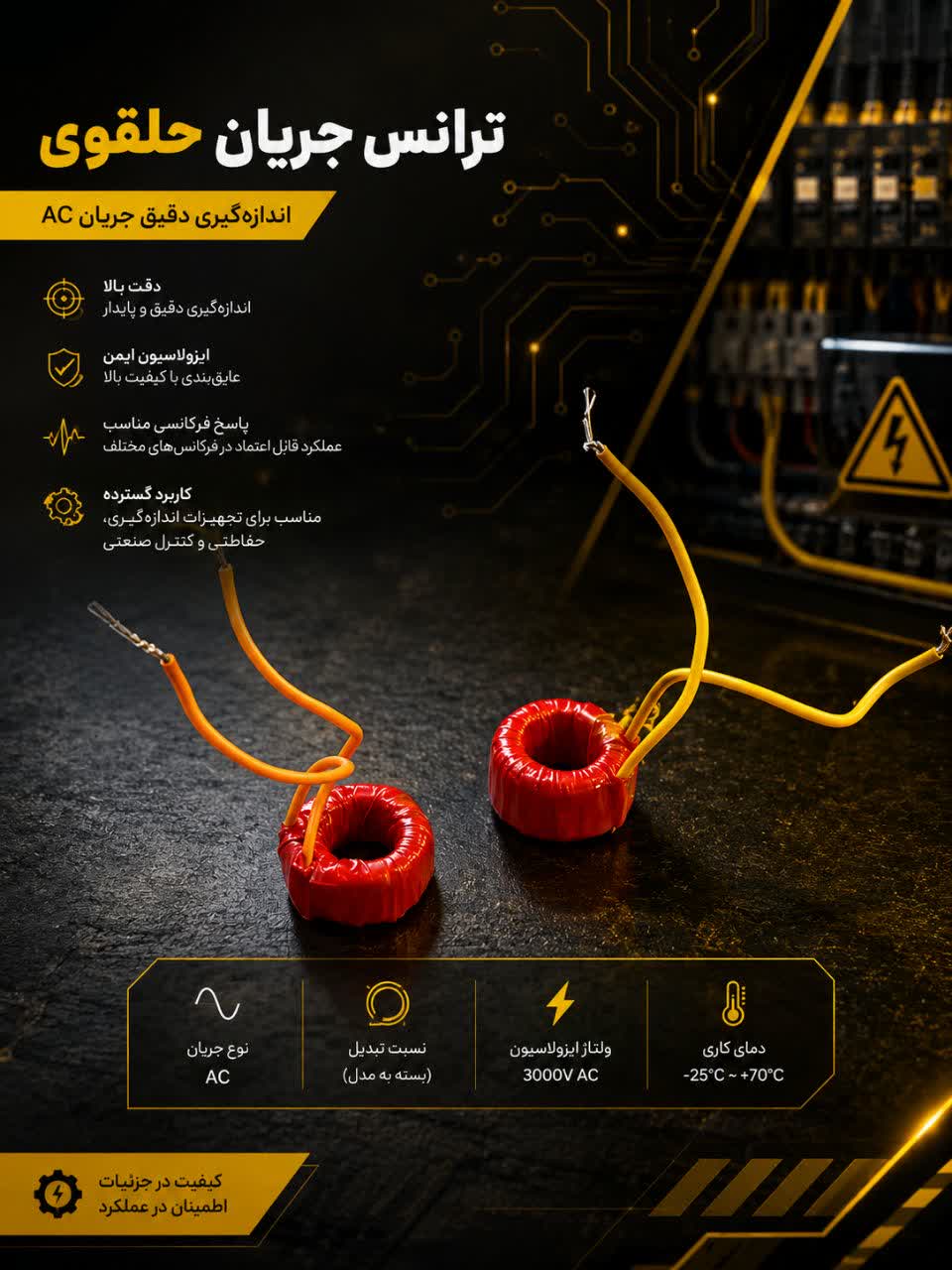

ترانس جریان حلقوی مینیاتوری نوعی CT با ابعاد کوچک است که برای اندازه‌گیری و پایش جریان متناوب در تجهیزاتی با فضای نصب محدود استفاده می‌شود. ساختار حلقوی این ترانس امکان عبور هادی از داخل هسته را فراهم می‌کند و می‌توان مشخصات آن را متناسب با نیاز مدار و محدوده جریان مورد نظر طراحی کرد.

در طراحی ترانس جریان مینیاتوری، پارامترهایی مانند جریان اولیه، نسبت تبدیل، جریان یا سیگنال خروجی، دقت، قطر داخلی هسته و ابعاد کلی قطعه اهمیت دارند. انتخاب این مشخصات باید بر اساس مدار اندازه‌گیری و شرایط واقعی استفاده انجام شود.

این نوع ترانس جریان می‌تواند در آمپرمترها، کنتورهای انرژی، سیستم‌های مانیتورینگ مصرف برق، تجهیزات کنترل و پایش صنعتی، محافظ‌های جریان و سایر مدارهای الکترونیکی مورد استفاده قرار گیرد.

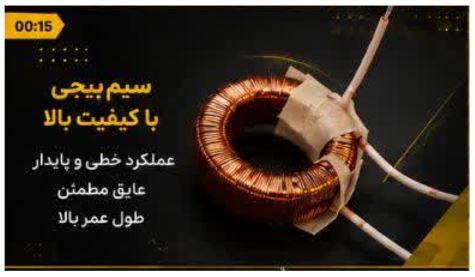

در بسیاری از تجهیزات برق و الکترونیک، یک مدل آماده ترانس حلقوی لزوماً با ابعاد، مشخصات مدار و فضای نصب محصول نهایی هماهنگ نیست. در چنین پروژه‌هایی، تولید ترانس حلقوی سفارشی می‌تواند امکان طراحی قطعه‌ای متناسب با نیاز واقعی تجهیز را فراهم کند.

در فرآیند تولید سفارشی، مشخصاتی مانند ابعاد هسته، قطر داخلی و خارجی، ارتفاع، تعداد دور سیم‌پیچ، نوع سیم، نسبت تبدیل و سایر پارامترهای مورد نیاز بر اساس کاربرد نهایی بررسی می‌شوند. انتخاب این مشخصات باید با توجه به مدار، محدوده جریان و شرایط کاری قطعه انجام شود.

این نوع تولید می‌تواند برای سازندگان تجهیزات برق و الکترونیک، تولیدکنندگان تجهیزات کنترلی، سیستم‌های اندازه‌گیری و مجموعه‌هایی که به تأمین مستمر یک قطعه با مشخصات مشخص نیاز دارند، کاربرد داشته باشد.

ترانس جریان حلقوی با توجه به ابعاد، نسبت تبدیل و مشخصات فنی می‌تواند در انواع تجهیزات اندازه‌گیری، کنترل و پایش جریان مورد استفاده قرار گیرد. ساختار حلقوی این قطعه برای تجهیزاتی که نیاز به عبور هادی از داخل هسته دارند، کاربرد مناسبی ایجاد می‌کند.

انتخاب نوع ترانس جریان حلقوی باید بر اساس جریان مورد اندازه‌گیری، دقت مورد نیاز، ابعاد محل نصب و مشخصات مدار انجام شود تا قطعه با کاربرد نهایی سازگاری داشته باشد.

برای انتخاب یا طراحی یک ترانس جریان مناسب، باید مشخصات الکتریکی و ابعادی آن با مدار و کاربرد نهایی هماهنگ باشد. جریان مورد اندازه‌گیری تنها یکی از عوامل مؤثر در انتخاب CT است و پارامترهای دیگری نیز باید پیش از تولید یا سفارش بررسی شوند.

در پروژه‌های سفارشی، مجموعه این مشخصات در کنار فضای نصب و نوع مدار بررسی می‌شود تا ترانس جریان متناسب با نیاز واقعی تجهیز انتخاب یا طراحی شود.

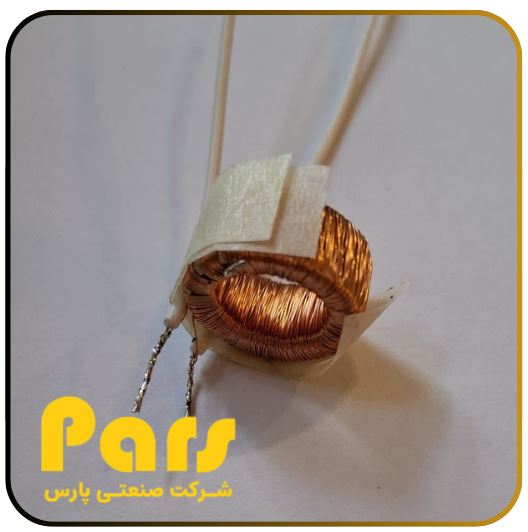

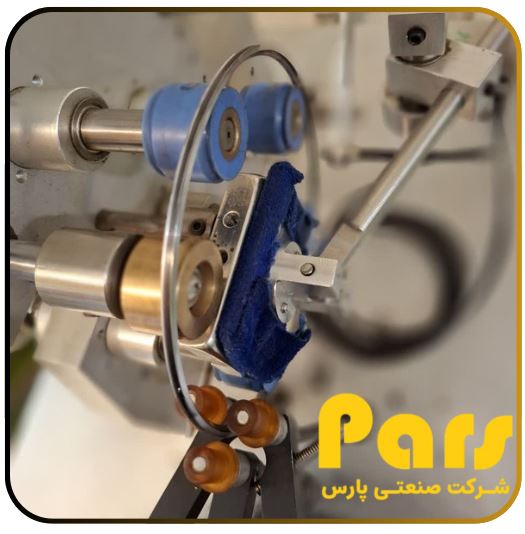

در برخی تجهیزات برق و الکترونیک، استفاده از یک ترانس جریان استاندارد به دلیل تفاوت ابعاد، محدوده جریان یا مشخصات مدار امکان‌پذیر نیست. در چنین شرایطی، تولید ترانس جریان سفارشی این امکان را فراهم می‌کند که مشخصات قطعه بر اساس نیاز واقعی پروژه تعیین شود.

در طراحی یک ترانس جریان سفارشی می‌توان پارامترهایی مانند نسبت تبدیل، جریان مورد اندازه‌گیری، ابعاد هسته، قطر داخلی و خارجی، ارتفاع، مشخصات سیم‌پیچ و نحوه نصب را متناسب با تجهیز مورد نظر بررسی کرد. هدف از این فرآیند، ایجاد هماهنگی میان CT و مدار یا محصول نهایی است.

تولید سفارشی ترانس جریان می‌تواند برای سازندگان تجهیزات اندازه‌گیری، سیستم‌های کنترل و مانیتورینگ، تابلوهای برق و تولیدکنندگان تجهیزات الکترونیکی که به قطعه‌ای با مشخصات ثابت و قابل تکرار نیاز دارند، گزینه مناسبی باشد.

ترانس جریان حلقوی سفارشی زمانی اهمیت پیدا می‌کند که یک مدل آماده نتواند از نظر ابعاد، نسبت تبدیل، محدوده جریان یا نحوه نصب با طراحی محصول نهایی هماهنگ شود. در این شرایط، مشخصات ترانس جریان می‌تواند از ابتدا متناسب با نیاز پروژه تعیین و طراحی شود.

در فرآیند تولید، پارامترهایی مانند قطر داخلی هسته، ابعاد خارجی، ارتفاع، تعداد دور سیم‌پیچ، نسبت تبدیل و مشخصات الکتریکی مورد نیاز بررسی می‌شوند. این مشخصات باید با مدار اندازه‌گیری و شرایط کاری تجهیز هماهنگ باشند تا ترانس جریان عملکرد مورد انتظار را در کاربرد نهایی ارائه دهد.

گروه صنعتی پارس می‌تواند مشخصات فنی مورد نیاز پروژه را بررسی کرده و ساختار ترانس جریان حلقوی را متناسب با نیاز مشتری طراحی و تولید کند. برای شروع فرآیند، ارائه اطلاعاتی مانند جریان مورد اندازه‌گیری، ابعاد مورد نیاز، شرایط نصب و مشخصات مدار می‌تواند به انتخاب ساختار مناسب کمک کند.

ترانس جریان حلقوی با توجه به ابعاد، نسبت تبدیل و مشخصات الکتریکی می‌تواند در تجهیزات مختلفی که به اندازه‌گیری یا پایش جریان نیاز دارند استفاده شود. انتخاب مدل مناسب به نوع مدار، محدوده جریان و فضای نصب در تجهیز نهایی بستگی دارد.

در پروژه‌های تولیدی، نوع تجهیز و فضای موجود می‌تواند تعیین‌کننده ابعاد و مشخصات ترانس جریان باشد. به همین دلیل، برای طراحی سفارشی بهتر است اطلاعات مدار و نیاز واقعی محصول پیش از تولید بررسی شود.

برای تولیدکنندگان تجهیزات برق و الکترونیک، استفاده از قطعه‌ای که از نظر ابعاد و مشخصات فنی با محصول نهایی هماهنگ باشد اهمیت زیادی دارد. در تولید OEM، ترانس جریان یا ترانس حلقوی بر اساس نیاز و مشخصات فنی تجهیز طراحی و برای استفاده در فرآیند تولید تأمین می‌شود.

در این نوع همکاری می‌توان مشخصاتی مانند ابعاد قطعه، قطر داخلی و خارجی، نسبت تبدیل، محدوده جریان، مشخصات سیم‌پیچ، نحوه نصب و نوع اتصالات را متناسب با طراحی محصول بررسی کرد. این رویکرد به تولیدکننده کمک می‌کند بدون تغییر اساسی در طراحی تجهیز، قطعه‌ای متناسب با فضای نصب و مدار خود دریافت کند.

پیش از شروع تولید، مشخصات فنی و شرایط استفاده از قطعه بررسی می‌شود تا طراحی ترانس با نیاز محصول نهایی هماهنگ باشد. ارائه نقشه، ابعاد مورد نیاز یا اطلاعات فنی مدار می‌تواند به فرآیند طراحی و تولید سفارشی کمک کند.

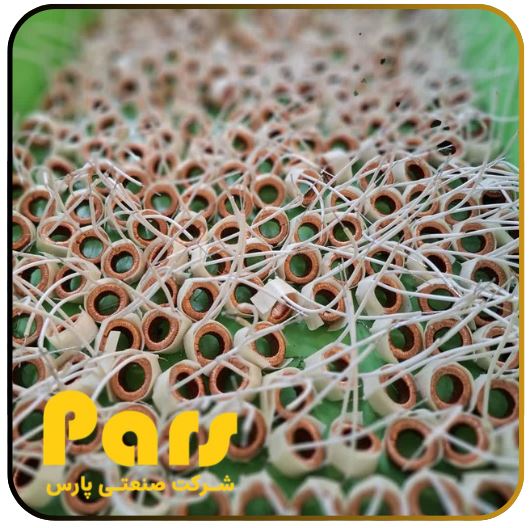

انتخاب ترانس جریان مناسب تنها به مقدار جریان عبوری از مدار محدود نمی‌شود. برای دستیابی به عملکرد دقیق و پایدار، لازم است مشخصات فنی ترانس با شرایط واقعی پروژه هماهنگ باشد. به همین دلیل، بررسی نیازهای فنی پیش از سفارش یا تولید قطعه اهمیت زیادی دارد.

عواملی مانند نسبت تبدیل، دقت اندازه‌گیری، ابعاد هسته، فضای نصب، نوع خروجی، شرایط محیطی و نحوه استفاده از اطلاعات جریان می‌توانند در انتخاب ساختار مناسب CT تأثیرگذار باشند. هرچه این اطلاعات دقیق‌تر مشخص شوند، امکان طراحی و انتخاب ترانس مناسب نیز بیشتر خواهد بود.

در پروژه‌های سفارشی، بررسی این اطلاعات کمک می‌کند تا ترانس جریان حلقوی یا ترانس تروئید متناسب با نیاز واقعی تجهیز انتخاب یا طراحی شود و قطعه نهایی با کمترین تغییر در محصول قابل استفاده باشد.
