در دنیای تجهیزات الکترونیک قدرت و اتوماسیون، ترانس جریان مینیاتوری یک راهکار کلیدی برای اندازه‌گیری دقیق و ایمن جریان است. اگر به دنبال بهینه‌سازی فضای تابلو برق یا بردهای الکترونیکی (PCB) هستید، این قطعه دقیقاً همان چیزی است که به آن نیاز دارید.

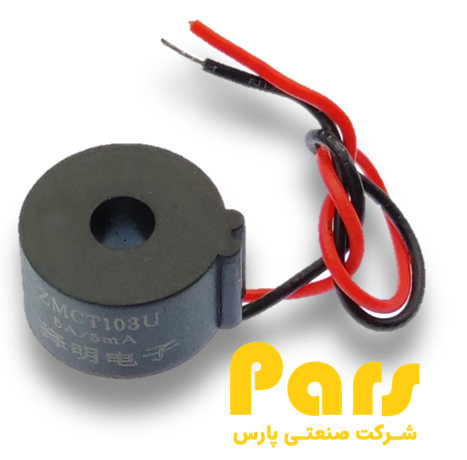

ترانس جریان مینیاتوری چیست؟

ترانس جریان مینیاتوری (CT) نوعی مبدل جریان است که برای تبدیل جریان‌های بالا در مدارهای قدرت به جریان‌های بسیار کم (معمولاً میلی‌آمپر) طراحی شده است. این قطعه با ایزولاسیون کامل، جریان را به سطح ایمن برای میکروکنترلرها، مبدل‌های آنالوگ به دیجیتال (ADC) و سیستم‌های مانیتورینگ کاهش می‌دهد.

مزایای کلیدی ترانس‌های CT مینیاتوری

چرا مهندسان برای پروژه‌های دقیق از این ترانس‌ها استفاده می‌کنند؟

اندازه فوق‌فشرده: اشغال حداقل فضا روی بردهای الکترونیکی و تابلوهای کنترل.

دقت بسیار بالا : خطی‌بودن پاسخ در محدوده‌های جریانی مختلف، تضمین‌کننده دقتِ داده‌های ارسالی است.

ایزولاسیون گالوانیک: حفاظت کامل از بخش‌های حساس کنترلی در برابر ولتاژها و نویزهای ناگهانی مدار قدرت.

نصب آسان و سریع: طراحی‌شده برای مونتاژ مستقیم روی برد (PCB Mount) یا استفاده در سیستم‌های اندازه‌گیری تابلویی.

کاربردهای ترانس مینیاتوری در صنعت

این ترانس‌ها قلب تپنده سیستم‌های هوشمند هستند:

• سیستم‌های مانیتورینگ انرژی: اندازه‌گیری دقیق مصرف توان در کنتورهای هوشمند و خانه هوشمند (BMS).
• اینورترها و درایوهای موتور: کنترل جریان و محافظت در برابر اضافه بار (Overload Protection).
• مدیریت باتری (BMS): پایش دقیق جریان شارژ و دشارژ در خودروهای برقی و سیستم‌های ذخیره‌ساز انرژی.
• تجهیزات ابزار دقیق: استفاده در مولتی‌مترهای دیجیتال، دیتالاگرها و سیستم‌های حفاظتd.

•

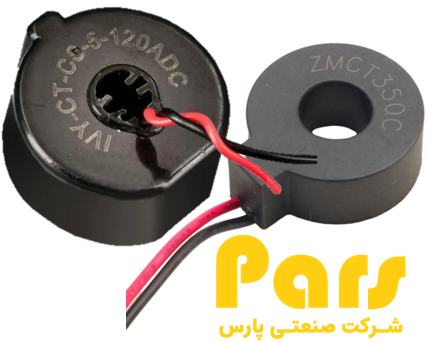

بسیاری از متخصصان در پروژه‌های الکترونیک قدرت، از عنوان «سنسور» برای ترانس جریان مینیاتوری استفاده می‌کنند. در واقع، وقتی می‌پرسیم سنسور جریان CT چیست، در حال صحبت درباره یک ابزار اندازه‌گیری هستیم که جریان متناوب (AC) را با دقت بالا مانیتور می‌کند.

به زبان ساده، ترانس جریان مینیاتوری (یا همان CT) نقش یک واسطه ایمن را ایفا می‌کند. این قطعه، جریان‌های بالا را به مقادیر بسیار کوچک و قابل‌فهم برای پردازنده‌ها تبدیل می‌کند. استفاده از ترانس جریان مینیاتوری نه تنها باعث ایمنی مدار در برابر جریان‌های سنگین می‌شود، بلکه به دلیل ساختار بهینه، نویز محیطی را به حداقل رسانده و داده‌های بسیار دقیقی را برای سیستم‌های کنترلی فراهم می‌کند.

در واقع، اگر بخواهیم دقیق‌تر بگوییم سنسور جریان CT چیست، باید آن را یک مبدل جریان با ایزولاسیون الکتریکی بالا بدانیم که در ابعاد ترانس جریان مینیاتوری، قابلیت نصب روی بردهای حساس (PCB) را پیدا کرده و به یکی از حیاتی‌ترین قطعات در سیستم‌های هوشمند امروزی تبدیل شده است.

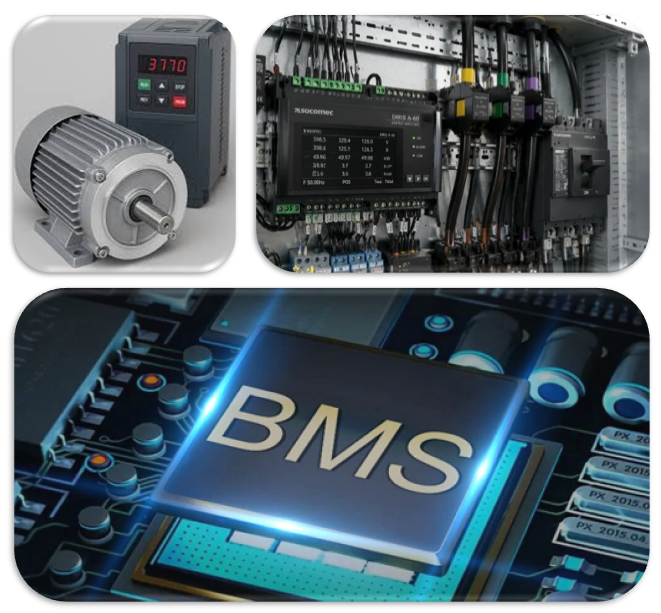

وقتی صحبت از دقت در محیط‌های صنعتی به میان می‌آید، سنسور ZMC به عنوان یکی از راهکارهای پیشرفته در کنار انواع ترانس جریان مینیاتوری، جایگاه ویژه‌ای پیدا کرده است. این تجهیزات به دلیل پایداری بالا در شرایط سخت کاری، به انتخاب اول مهندسان در صنایع حساس تبدیل شده‌اند.

از جمله کاربردهای صنعتی سنسور ZMC می‌توان به موارد زیر اشاره کرد:

مانیتورینگ پیشرفته در تابلوهای برق صنعتی: استفاده از سنسور ZMC برای پایش مداوم جریان مصرفی تجهیزات، که در کنار ترانس جریان مینیاتوری، داده‌های دقیقی برای مدیریت مصرف انرژی ارائه می‌دهد.

اتوماسیون کارخانجات و خطوط تولید: این سنسورها با دقت بالا در تشخیص تغییرات جریان، مانع از بروز خطاهای احتمالی در موتورهای الکتریکی و درایوهای صنعتی می‌شوند.

سیستم‌های حفاظت از اضافه بار : به‌کارگیری سنسور ZMC برای قطع سریع مدار در صورت بروز نوسانات غیرمجاز، که تضمین‌کننده طول عمر دستگاه‌های گران‌قیمت صنعتی است.

یکپارچه‌سازی در دستگاه‌های اندازه‌گیری هوشمند: هماهنگی بی‌نظیر این سنسورها با ترانس جریان مینیاتوری، خروجی‌های آنالوگ و دیجیتال پایداری را برای سیستم‌های کنترل مرکزی (PLC) فراهم می‌کند.

در واقع، ترکیب قابلیت‌های سنسور ZMC با دقت ترانس جریان مینیاتوری، یک پروتکل حفاظتی و نظارتیِ کامل را برای هر مجموعه صنعتی فراهم می‌آورد.

انتخاب یک ترانس جریان مینیاتوری استاندارد، تضمین‌کننده دقت اندازه‌گیری و طول عمر سیستم شماست. با توجه به تنوع بالای مدل‌ها در بازار، برای انتخاب ترانس جریان مناسب پروژه خود باید فاکتورهای فنی زیر را دقیق بررسی کنید:

۱. تعیین جریان نامی

اولین قدم برای انتخاب ترانس جریان مناسب پروژه، مشخص کردن حداکثر جریانِ مدار است. ترانس باید به‌گونه‌ای انتخاب شود که جریانِ کاری در محدوده خطیِ آن قرار بگیرد تا از اشباع هسته و کاهش دقت جلوگیری شود.

۲. نسبت تبدیل جریان

نسبت جریان اولیه به ثانویه (مثلاً ۱۰۰۰:۱) باید با دقت انتخاب شود تا خروجی ترانس برای کارت‌های آنالوگ (ADC) یا میکروکنترلر شما در محدوده تعریف‌شده باشد.

۳. کلاس دقت

اگر پروژه شما حساس است (مثل اندازه‌گیری توان برای قبض برق)، باید از ترانس‌های با کلاس دقت بالا (مثلاً 0.1 یا 0.2) استفاده کنید. برای کاربردهای حفاظتی ساده، کلاس‌های پایین‌تر هم پاسخگو هستند.

۴. ابعاد و روش نصب

چون بحث ما ترانس جریان مینیاتوری است، باید مطمئن شوید که ابعاد فیزیکی آن برای جای‌گذاری روی PCB یا فضای محدود تابلو برق مناسب است.

۵. شرایط محیطی و نویز

اگر پروژه شما در محیط‌های صنعتی با نویز الکترومغناطیسی بالا قرار دارد، حتماً از مدل‌هایی با هسته باکیفیت (مثل نانوکریستال) استفاده کنید تا تداخلات مغناطیسی باعث خطا در اندازه‌گیری نشود.

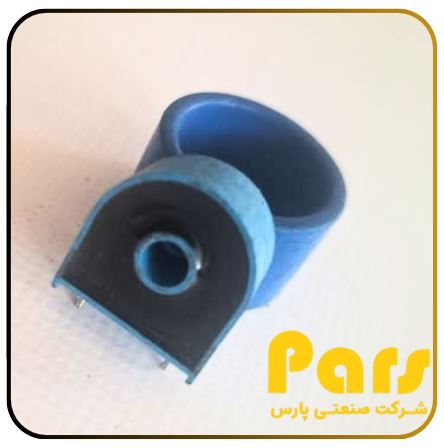

در پارس صنعت، ما معتقدیم که نوآوری واقعی زمانی اتفاق می‌افتد که دانش فنی عمیق با درک دقیق نیازهای مشتری ترکیب شود. فرآیند ما برای طراحی و تولید سنسور ZMC (و همچنین انواع ترانسفورماتورهای جریان) بر پایه‌ی همین فلسفه بنا شده است و شما را گام به گام در این مسیر همراهی می‌کنیم:

۱. مشاوره و درک نیاز

هر پروژه‌ای منحصر به فرد است. ابتدا با شما گفتگو می‌کنیم تا الزامات فنی، کاربردی، و اهداف تجاری شما را به طور کامل درک کنیم. در این مرحله، مشخصات دقیق سنسور ZMC مورد نیاز شما (مانند جریان نامی، نسبت تبدیل، کلاس دقت، ابعاد، و شرایط محیطی) تعریف می‌شود.

۲. طراحی مفهومی و اولیه

تیم مهندسی ما با استفاده از دانش روز و تجربه گسترده، طرح اولیه‌ای برای سنسور ZMC شما ارائه می‌دهد. در این مرحله، شبیه‌سازی‌های اولیه برای اطمینان از عملکرد صحیح و بهینه انجام می‌شود.

۳. طراحی تفصیلی و مهندسی

پس از تایید طرح اولیه، وارد مرحله طراحی تفصیلی می‌شویم. این شامل طراحی شماتیک مدار، انتخاب دقیق قطعات (از جمله هسته سنسور، سیم‌پیچ‌ها و سایر اجزا)، طراحی PCB (در صورت نیاز برای ترانس جریان مینیاتوری) و تعیین مشخصات مکانیکی قطعه است.

۴. نمونه‌سازی

یک یا چند نمونه اولیه از سنسور ZMC شما ساخته می‌شود. این نمونه‌ها در شرایط آزمایشگاهی و تا حد امکان در محیط شبیه‌سازی شده‌ی کاربری شما، مورد تست و ارزیابی قرار می‌گیرند تا از مطابقت کامل با مشخصات فنی اطمینان حاصل شود.

۵. تست و اعتبارسنجی

نمونه‌های اولیه تحت آزمایش‌های سخت‌گیرانه‌ی عملکردی، دوام، دقت و ایمنی قرار می‌گیرند. گزارش‌های دقیقی از نتایج این تست‌ها تهیه و برای شما ارسال می‌شود. بازخورد شما در این مرحله بسیار ارزشمند است.

۶. بهینه‌سازی و نهایی‌سازی طراحی

بر اساس نتایج تست‌ها و بازخورد شما، اصلاحات لازم در طراحی اعمال شده و طرح نهایی محصول تایید می‌گردد.

۷. تولید انبوه

پس از نهایی شدن طرح، فرآیند تولید انبوه سنسور ZMC شما با استفاده از خطوط تولید مدرن و کنترل کیفی دقیق آغاز می‌شود. هر قطعه تولید شده، مطابق با استانداردهای تعریف شده، بازرسی کیفی نهایی را پشت سر می‌گذارد.

۸. تحویل و پشتیبانی

محصولات نهایی با بسته‌بندی ایمن به شما تحویل داده می‌شوند. تیم پشتیبانی پارس صنعت نیز همواره آماده ارائه خدمات پس از فروش و پاسخگویی به سوالات احتمالی شما است.

چرا پارس صنعت؟

تخصص و تجربه: سال‌ها فعالیت درخشان در صنعت الکترونیک قدرت.

نوآوری: استفاده از به‌روزترین تکنولوژی‌ها در طراحی و تولید.

کیفیت: تعهد به ارائه محصولاتی با بالاترین استانداردها.

همکاری: رویکرد مشتری‌مدار و همکاری نزدیک در تمام مراحل.

گام ۱: تعریف دقیق مشخصات فنی ترانس

این مرحله، قلب فرآیند سفارش‌گذاری است. هرچه مشخصات شما دقیق‌تر باشد، ترانسفورماتور نهایی به ایده‌آل شما نزدیک‌تر خواهد بود:

نوع ترانس جریان: (مانند ترانس جریان مینیاتوری، حلقوی، فریم باز، میانی شینه، و…)

جریان نامی اولیه : جریان کاری حداکثری که باید اندازه‌گیری شود.

جریان نامی ثانویه : معمولاً 1A یا 5A برای خروجی استاندارد.

نسبت تبدیل : حیاتی برای تطابق با سیستم‌های کنترلی (مثلاً 500:5، 100:1).

کلاس دقت : برای اندازه‌گیری (مثلاً 0.5، 1) یا حفاظت (مثلاً 5P20).

ولتاژ عایقی : تضمین ایمنی در برابر ولتاژهای بالا.

ابعاد و ابعاد نصب : اگر فضای شما محدود است، ابعاد دقیق را مشخص کنید؛ به ویژه برای ترانس جریان مینیاتوری.

شرایط عملیاتی: دما، رطوبت، نویز الکترومغناطیسی (EMC).

استانداردهای مرجع: (IEC، ANSI و…).

گام ۲: استعلام قیمت و مشاوره تخصصی

مشخصات فنی خود را از طریق فرم آنلاین، ایمیل یا تماس تلفنی برای ما ارسال کنید. تیم متخصص ما نه تنها قیمت و زمان تحویل را اعلام می‌کند، بلکه آماده است تا شما را در انتخاب بهترین ترانس جریان مینیاتوری یا هر نوع CT سفارشی دیگری راهنمایی کند.

گام ۳: تایید نهایی و شروع تولید

پس از توافق بر روی مشخصات و قیمت، پیش‌پرداخت اولیه فرآیند تولید را آغاز می‌کند. اطمینان داشته باشید که تمامی مراحل با دقت بالا و تحت نظارت کنترل کیفیت انجام می‌شود.

گام ۴: تحویل تضمین شده

محصول نهایی شما، که مطابق با دقیق‌ترین مشخصات فنی تولید شده است، با بسته‌بندی ایمن و در زمان مقرر به دستتان خواهد رسید.
