1. چراغ چک گیربکس روشن میشود
(Auto Check Gearbox Warning)
علائم چراغ گیربکس:
نمایش پیغام هشدار گیربکس روی صفحه نمایش
فعال شدن حالت اضطراری (Limp Mode)
محدود شدن دندهها یا عدم تعویض به موقع
روند تعمیر چراغ گیربکس:
اتصال دیاگ تخصصی رنو و خواندن کدهای خطای ثبت شده
در TCU.
بررسی ولتاژهای تغذیه یونیت و تست کامل سیمکشی
ارتباطی CAN.

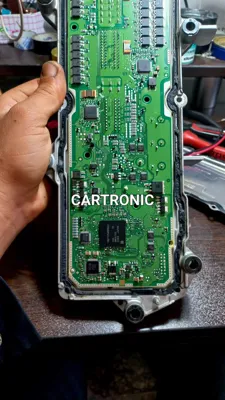

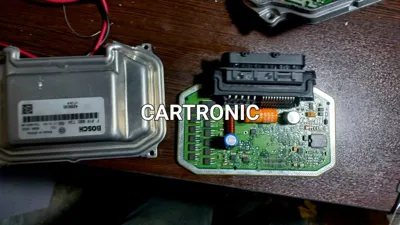

تعمیر برد الکترونیکی TCU شامل تعویض آیسیهای
معیوب یا لحیمکاری مجدد اتصالات.
انجام ریست خطاها پس از تعمیر و تست جادهای برای
اطمینان از رفع هشدار.
2. عدم درگیری دندههای زوج یا فرد
علائم عدم درگیری دنده ها:
خودرو در برخی از دندهها حرکت نمیکند (معمولاً دندههای
1، 3، 5 یا 2، 4، 6)
تغییر ناگهانی به حالت خلاص (N)
کد خطا مربوط به کلاچ A یا B در دیاگ
روند تعمیرعدم درگیری دنده ها:
بررسی عملگرهای الکترومکانیکی کلاچ A و B که توسط
موتورهای برقی روی TCU کنترل میشوند.
تست و تعمیر مدار کنترل درایورهای کلاچ روی برد TCU.
بررسی سیگنالهای سنسور موقعیت کلاچ و اصلاح تنظیمات
نرمافزاری در صورت نیاز.
تعویض یا تعمیر موتورهای عملگر کلاچ در صورت خرابی
فیزیکی یا الکتریکی.
تست دندهها در حالت جادهای برای اطمینان از تعویض
صحیح.
3. خودرو حرکت نمیکند
علائم عدم حرکت خودرو:
انتخاب دنده انجام میشود اما خودرو هیچ حرکتی ندارد.
دنده در حالت D یا R عمل نمیکند.
فعال شدن خطاهای مربوط به سیستم کنترل کلاچ در دیاگ.
روند تعمیرعدم حرکت خودرو:
بررسی کامل تغذیه برق و ارتباط یونیت TCU با ECU
موتور.
تست سیگنالهای فرمان کلاچ به عملگرها و تشخیص
عملکرد مدارهای داخلی برد کنترل.
تعمیر یا تعویض اجزای داخلی TCU که باعث قطع ارتباط
فرمان کلاچ شدهاند.
بررسی و اصلاح خطاهای نرمافزاری و انجام پروگرام مجدد
در صورت نیاز.
تست عملکرد گیربکس در تمامی مدهای حرکتی پس از رفع
ایراد.
4. خطا بعد از گرم شدن یا تحت فشار بودن خودرو
علائم خطا:
گیربکس در زمان کارکرد طولانی یا بار زیاد خطا میدهد.
خودرو به حالت اضطراری رفته و قدرت انتقال نیرو کاهش
مییابد.
دمای گیربکس در دیاگ بالاتر از حد استاندارد نمایش داده
میشود.
روند تعمیر خطا:
بررسی عملکرد سنسور دمای TCU و رفع خطاهای
سنسورهای مربوطه.
تست مدارهای تغذیه و زمین TCU بهویژه در شرایط دمایی
بالا.
تعمیر برد TCU شامل خازنهای فیلتر تغذیه که در دماهای
بالا دچار افت کیفیت میشوند.
بهبود سیستم خنککاری گیربکس و اطمینان از گردش
مناسب روغن.
تست عملکرد کلی در شرایط دمایی متفاوت و فشار بالا برای
تأیید تعمیر.
5. عدم عملکرد دنده در حالت D
علائم عدم عملکرد:
انتخاب دنده D انجام میشود اما حرکت وجود ندارد.
خودرو بهصورت ناگهانی به حالت خلاص بازمیگردد.
ثبت خطاهای الکترونیکی در بخش کنترل شیفت گیربکس.
روند تعمیرعدم عملکرد:
تست ولتاژ و سیگنال فرمان به شیرهای برقی تعویض دنده.
تعمیر و تعویض قطعات کنترل شیفتدارمها روی برد TCU.
بررسی نرمافزار کنترل TCU و رفع مشکلات مربوط به
بخش Logic شیفتدارمها.
تست نهایی در حالت حرکت و بررسی صحت تعویض تمامی
دندهها در حالت D.
6. کد خطا کلاچ A یا کلاچ B در دیاگ
علائم کد خطا:
ثبت خطای خاص در دیاگ مبنی بر عدم پاسخ کلاچ A یا B.
خودرو در برخی دندهها نمیتواند حرکت کند.
افت عملکرد سیستم تعویض دنده در شرایط مختلف رانندگی.
روند تعمیر کدخطا:
ست موتورهای برقی فعالساز کلاچ A و B برای بررسی
سالم بودن آنها.
بررسی سنسورهای موقعیت و سیگنال بازخورد به TCU.
تعمیر مدارهای کنترل PWM و درایورهای موتور کلاچ
روی برد TCU.
تعویض موتور عملگر کلاچ در صورت نیاز و کالیبراسیون
مجدد کلاچها.
بررسی و تست عملکرد کلاچها با دیاگ و انجام تست
رانندگی پس از تعمیر.
7. خطای شیفتدارمهای یک یا دو
علائم خطای شیفت:
گیر کردن در دنده خاص یا عدم تعویض دنده به سمت بالا یا
پایین.
ثبت خطا در دیاگ مبنی بر خرابی شیفتدارم یک یا دو.
تغییر نامنظم سرعت یا نوسانات در زمان تعویض دنده.
روند تعمیرخطای شیفت:
تست سیگنالهای فرمان به شیفتدارمهای شماره یک و دو.
بررسی سالم بودن عملگرهای تعویض دنده و سنسورهای
موقعیت شیفتدارم.
تعمیر برد کنترل TCU، شامل تعویض ترانزیستورها و
آیسیهای مربوط به مدار شیفتدارم.
انجام کالیبراسیون مجدد سیستم شیفتینگ و تست در شرایط
رانندگی.
تست کامل گیربکس و اطمینان از عملکرد بدون نقص سیستم
تعویض دنده.
