تولید و اجرای نمای شیشه ای کرتین وال و لیفت اند اسلاید

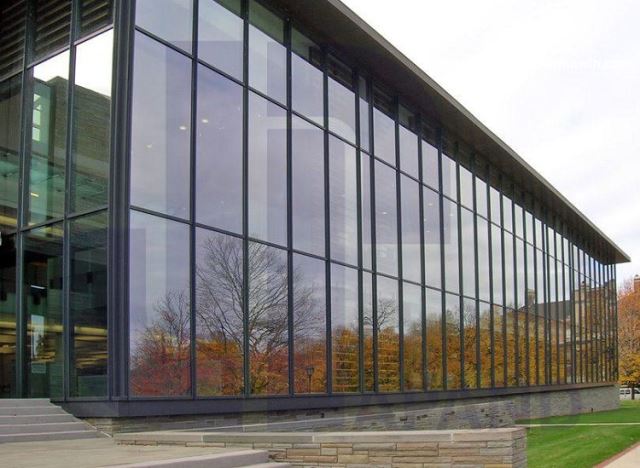

کرتین وال (Curtain Wall) در لغت به معنی دیوار پرده ای است که نوعی از نماهای شیشه ای با سازه خود ایستا می باشد. می توان گفت به لحاظ مسائل سازه ای، شیشه کرتین وال بهترین گزینه برای نمای شیشه ای ساختمان در ارتفاعات است چرا که این نما هیچ نیرویی را جز نیروی وزن خود و البته نیروی باد و... تحمل نمی کند. وزن پایین این نماها سبب کاهش بار نهایی به ساختمان و در نتیجه مقاومت بیشتر در برابر زلزله می شود.

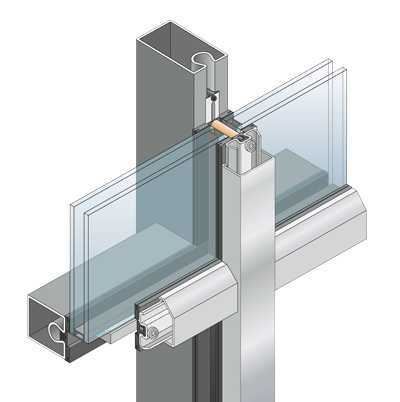

ساختار کلی کرتین وال از جنس آلومینیوم و پروفیل های آلومینیومی است؛ به این پروفیل ها که شیشه بر روی آن ها قرار می گیرد لامل گفته می شود. در نما، لامل ها به دو صورت افقی و عمودی یافت می شوند که دسته افقی "ترنسم" و دسته عمودی "مولیون" نام دارند.

طراحی سطح مقطع لامل ها در سازه کرتین وال، به گونه ای است که شیارهای آن در هم قفل شده و یا شیشه ها در فضای بین آن ها قرار بگیرند. سپس این فضا با لاستیک های مخصوصی به نام EPDM عایق بندی می شوند و به همین دلیل می توان گفت که این نما، عایق خوبی برای دما و صوت است.

نمای کرتین وال یا نمای لامل، نمایی شیشه‌ای است که وزن شیشه‌ها و انرژی‌های حاصل از باد و بارندگی‌، متوجه پوسته خارجی نمای ساختمان می‌شود. در این مقاله به معرفی یکی از کاربردی‌ترین و زیباترین نماهای ساختمانی، یعنی نمای کرتن وال (نمای شیشه ای ) می‌پردازیم.

عموما نمای شیشه‌ای کرتین وال از دو متریال اصلی تشکیل می شود که عبارت است از:

سازه اصلی نگهدارنده و مصالح پرکننده امروز این نوع نما از پروفیل های آلومینیومی اکسترود شده طراحی می گردد. که عموما از شیشه به عنوان مصالح پرکننده فضای بین فریم های آلومینیومی استفاده می‌گردد. گرچه می توان از سایر مصالح شامل ورق کامپوزیت, فایبر سمنت برد, چوب و پلی کربنات و … نیز استفاده نمود.

Face cap (فیس کپ)

نمای کرتین وال فیس کپ یا همان درپوش دار، با سازه‌های آلومینیومی و لامل‌های افقی و عمودی، شبیه به دیگر انواع نمای کرتین وال است. در این نوع از نمای کرتین وال، شیشه به طور مستقیم روی لامل‌های افقی و عمودی نصب می‌شود. لامل‌های افقی ترنسم و لامل‌های عمودی در این نما مولیون نام دارند، که ترنسم‌ها نسبت به مولیون‌ها طول کم‌تری دارند اما عرض هر دوی این لامل‌ها با هم برابر است؛ چرا که بار بیش‌تری از شیشه‌ها روی لامل‌های عمودی است. البته ممکن است در بعضی طراحی‌ها شما مشاهده کنید که طول این دو لامل افقی و عمودی نیز با هم یکسان است، بعضی از طراحان و مهندسان به خاطر زیبایی و جلوه دیداری نما، طول آن‌ها را با هم یکسان می‌گیرند. بعد از نصب این لامل‌ها و استراکچر کلی نما، شیشه‌ها از سمت بیرونی نما روی سازه قرار می‌گیرد و فیکس و ثابت می‌شود. فضای بین شیشه‌ها به وسیله پروفیل‌های شیشه‌خور و درپوش‌ها پوشانده می شود و در محل اتصال به طور کامل آب‌بندی و همین‌طور هوابندی می‌شود.

Frameless (فریم لس)

در نمای کرتین وال فریم لس لامل‌های افقی و عمودی با سایزهای مختلف ساخته و روی یک فریم فولادی نصب و فیکس می‌شوند. در این نوع نما دیگر اثری از درپوش‌ها نیست و برای فیکس کردن و عایق‌بندی شیشه‌ها از چسب‌های مخصوص و لاستیک‌های EPDM استفاده می‌شود. فاصله شیشه‌ها در این نوع از نمای کرتین وال بسیارکم است، به طوری که فریم فولادی حائل قاب‌های آلومینیومی از بیرون نما و روبه‌رو اصلا دیده نمی‌شود.

Semi frameless (سمی فریم لس)

نمای سمی فریم لس ترکیبی زیبا و منحصر به فرد از دو نوع دیگر از نمای کرتین وال فریم لس و فیس کپ است. در این مدل از نمای کرتین وال با توجه به طراحی یکی از لامل‌های عمودی یا افقی حذف می‌شود و بنا به طراحی در یکی از این جهت‌ها از درپوش و در جهت دیگر از لاستیک‌های عایق و چسب‌های مخصوص سیلیکونی برای تثبیت شیشه استفاده کرد. این موضوع باعث می‌شود تا جلوه این نما از بیرون ساختمان بسیار زیبا و متفاوت باشد.

 (بوچنل)

در مدل یو چنل نماهای کرتین وال شما هیچ فریم و کلاف آلومینیومی دور شیشه‌های نما نخواهید دید. در نصب نمای کرتین وال با مدل یو چنل، شیشه‌ها و قطعات آلومینیومی با اسپیسرهای مخصوصی در بین لامل‌ها نصب و متصل می‌شوند. شاید بتوان این نوع نمای کرتین وال را مدلی از نمای فریم لس دانست که به طور کامل فریم‌ها حذف شده‌اند و خبری از آن‌ها نیست.

شیشه‌‌های نمای یوچنل بعد از نصب با اسپیسرها توسط چسب‌های مخصوص به نما متصل و فیکس و عایق‌بندی می‌شوند. استفاده از این نوع نما برای مواقعی که می‌خواهیم هزینه نما را کاهش دهیم ولی نمایی شکل مدل فریم لس داشته باشیم، بسیار مناسب است.

البته این نکته را نیز در نظر داشته باشید که نمای کرتین وال یو چنل برای ساختمان‌های بلند مرتبه خیلی مناسب نبوده و تا حداکثر ارتفاع 20 متر استفاده از این مدل پیشنهاد می‌شود. در این مدل نمای کرتین وال می‌توان هم از شیشه دوجداره و هم شیشه سه جداره استفاده کرد و با استفاده از شیشه‌های رنگی می‌توان ظاهری متفاوت و زیبا به این نما بخشید. یکی دیگر از مزایای این نوع نما این است که داخل ساختمان از بیرون بسیار کم‌تر از انواع دیگر نماها دیده می‌شود و باعث ایجاد فضایی آرام داخل ساختمان است، این در حالی است که برای افراد درون ساختمان این محدودیت وجود ندارد و دید وسیعی به بیرون دارند.

نمای کرتین وال عنکبوتی

نمای کرتین وال اسپایدر یا عنکبوتی از جمله پرطرفدارترین انواع نماهای شیشه ای می باشد. در این نوع از نما قطعات شیشه به صورت پیوسته و بدون وجود هیچ گونه فریمی در نمای خارجی قرار داده می شود.

در این روش شیشه ها که معمولاً از انواع شیشه سکوریت و لمینت با استحکام بالا می باشند از طریق پیچ و مهره و اتصالات به خصوص با مقاومت بسیار بالا به یکدیگر متصل می شوند.

در واقع عدم وجود فریم آلومینیومی زمینه در این روش موجب دید هر چه بیشتر بین فضای داخلی ساختمان و محیط خارجی می‌گردد.

نمای عنکبوتی یا اسپایدر در سطوح داره اشکال هندسی پیچیده نیز قابل اجرا میباشد.

البته فرایند اتصال و آب بندی قطعات شیشه در این نوع از نما نیازمند تخصص و مهارت بسیار بالایی می باشد.

1.ساختار سبک

2.مصرف انرژی کمتر

3.عایق کاری ساختمان از نظر صدا ، گرما و رطوبت

4.نور کافی در ساختمان

5.اجرای سیستم سریع است

6.تنوع در رنگ

7.امکان نصب انواع مدل بازشو

8.امکان اجرای انواع شیشه های رنگ

9.یظاهر بسیار جذاب

10.اثرات خاص بر روی سیستم

11.مقاوم در برابر زلزله

و غیره

پنجره لیفت اسلاید آلومینیومی نوعی پنجره کشویی است که تحمل وزن لنگه های سنگین تا یک تن را دارند. این پنجره ها نیازی به کتیبه یا نگهدارنده نداشته و برای زیبایی بیشتر نما و استفاده ابعاد بزرگ شیشه مناسب هستند. بنابراین جایگزین مناسب و ایده الی هستند برای پنجره های سنتی کشویی. عمده ترین مشکل در پنجره های سنتی بحث هوابندی و آب بندی این نوع از پنجره ها است. در سیستمهای پنجره لیفت اند اسلاید آلومینیومی با توجه به نوع یراق آلات مصرفی این نقص کاملا مرتفع گردیده است.

در این سیستم هوا بندی به جای استفاده از مویی از طریق لاستیکهای EPDM انجام می گیرد. در سیستم سنتی از آنجا که لاستیک‌ها به دلیل اصطکاک با هم جلوی حرکت پنجره را می گیرند، طراحان با ساخت یراق آلات لیفت اند اسلاید نوعی از پنجره را طراحی کرده اند که در زمان حرکت ابتدا از محل خود بلند شده و لاستیک‌ها را از پنجره جدا کرده و در هنگام قفل شدن پنجره ها، لاستیکها دوباره به جای خود بر می گردند. این موضوع باعث می گردد تا هوابندی از طریق لاستیکها انجام گیرد.

هایپر صنعت فامکو ارائه دهنده انواع درب و پنجره های دو جداره آلومینیومی لیفت اند اسلاید در مدل های زیر با ابعاد و رنگ متنوع می باشد.

درب و پنجره لیفت اند اسلاید با پروفیل TS143 (ضخامت دیواره 2-2.2 میلیمتر و عرض فریم 143 میلیمتر و عرض لنگه 70 میلیمتر)

درب و پنجره لیفت اند اسلاید با پروفیل TS168 با فریم دفنی (ضخامت دیواره 2-2.2 میلیمتر و عرض فریم 168 میلیمتر و عرض لنگه 70 میلیمتر)

درب و پنجره لیفت اند اسلاید با پروفیل مونوریل MTS143 (ضخامت دیواره 1.5-1.7 میلیمتر و عرض فریم 137 میلیمتر و عرض لنگه 62.5 میلیمتر)

درب و پنجره لیفت اند اسلاید با پروفیل مونوریل MTS115 (ضخامت دیواره 1.5-1.7 میلیمتر و عرض فریم 106 میلیمتر و عرض لنگه 45 میلیمتر)

درب و پنجره لیفت اند اسلاید با پروفیل TS115 (ضخامت دیواره 1.7-1.5 میلیمتر و عرض فریم 115 میلیمتر و عرض لنگه 45 میلیمتر)
