همه چیز در مورد سازه ال اس اف LSF

سازه ال‌اس‌اف (LSF) یا قاب سبک فولادی، یکی از سیستم‌های نوین ساخت‌وساز است که در آن، ورق‌های فولادی گالوانیزه با ضخامت‌های بین ۰.۶ تا ۲.۵ میلی‌متر، به روش نورد سرد و با مقاطع مختلف فرم‌دهی شده و به‌عنوان اجزای سازه‌ای در پروژه‌ها استفاده می‌شود. این روش با توجه به استانداردها، مقاطع مختلف C، U و Z را تولید کرده و با پیچ‌کاری دقیق مونتاژ می‌گردد.

سازه‌های ال‌اس‌اف که مخفف Lightweight Steel Framing است، در گروه سیستم‌های صنعتی‌سازی قرار می‌گیرند و به‌دلیل دقت ساخت بالا، سرعت اجرای فوق‌العاده، وزن کم و ایمنی در برابر زلزله، محبوبیت زیادی یافته‌اند. این سیستم برای ساخت ویلاهای یک و دو طبقه، طبقه اضافه، دفاتر کاری، واحدهای تجاری سبک و سالن‌های ورزشی بسیار مناسب است.

از مهم‌ترین مزایای این سیستم، قابلیت ترکیب با سازه‌های بتنی و فلزی است که آن را به گزینه‌ای منعطف برای پروژه‌های چندطبقه تبدیل کرده است. همچنین، استفاده از دیوار خشک، اجرای بدون ملات، سبک‌سازی سازه و مقاومت لرزه‌ای بالا، باعث شده ال اس افLSF انتخابی هوشمندانه برای ساخت‌وساز مدرن و سریع باشد.

در این روش، کلیه اجزا به‌صورت مهندسی طراحی شده، جای پیچ‌ها دقیقاً تعیین شده و در کارخانه سوراخ‌کاری می‌شوند. ساختار تکرارشونده دیوار و سقف در این سیستم، شباهت زیادی به شیوه ساخت خانه‌های چوبی دارد، اما با استحکام فولاد.

مقدمه : سازه ال اس افLSF که مخفف عبارت Light Steel Frame به‌معنای فولاد سبک نورد سرد است، یکی از فناوری‌های نوین در صنعت ساخت‌وساز است که امروزه در کشورهای پیشرفته و همچنین ایران به‌سرعت در حال رشد است.

اما این سیستم چگونه شکل گرفت؟ ریشه‌های آن به چه دوره‌ای بازمی‌گردد؟ و چطور تبدیل به یکی از گزینه‌های محبوب برای ساخت ویلا، خانه و ساختمان‌های سبک شد؟

شروع در آمریکا؛ دهه ۱۹۵۰ میلادی اولین بار در دهه‌ی ۱۹۵۰، در ایالات متحده آمریکا، مهندسان ساختمانی برای مقابله با معایب سازه‌های چوبی و آجر و بتن در ساخت خانه‌های سریع‌الاحداث، از پروفیل‌های فولادی سرد نورد شده استفاده کردند. هدف اصلی: افزایش سرعت ساخت کاهش وزن سازه بهبود عملکرد در برابر زلزله و آتش

توسعه در اروپا و ژاپن؛ دهه ۱۹۷۰ تا ۱۹۹۰ در دهه‌های بعد، کشورهای انگلستان، آلمان، فرانسه و ژاپن شروع به توسعه این تکنولوژی کردند. دلیل اصلی: نیاز به بازسازی پس از جنگ جهانی دوم کمبود زمان و منابع افزایش تقاضای مسکن شهری در این زمان، آیین‌نامه‌های فنی و استانداردهای مهندسی برای طراحی و اجرای سازه‌های LSF تدوین شد.

اوج‌گیری جهانی؛ دهه ۲۰۰۰ به بعد با پیشرفت نرم‌افزارهای طراحی سازه (مثل FrameCAD، Tekla و Revit)، استفاده از LSF در دنیا متحول شد. در کشورهایی مانند: کانادا استرالیا ترکیه برزیل چین استفاده از LSF برای ویلاها، خانه‌های ارزان‌قیمت، هتل‌های کوچک، مدرسه، بیمارستان صحرایی و کانکس‌های مدرن بسیار متداول شد.

ورود به ایران؛ از پروژه‌های خاص تا استفاده گسترده در ایران، حدوداً از اوایل دهه ۱۳۸۰، این سیستم وارد بازار ساخت‌وساز شد؛ ابتدا برای پروژه‌های خاص مانند: واحدهای آموزشی مناطق محروم سازه‌های سریع‌الاحداث وزارت دفاع اقامتگاه‌های مناطق زلزله‌خیز اما اکنون، به‌ویژه در اصفهان، تهران، البرز، شمال کشور، قشم و کیش، شرکت‌هایی مثل سازه نو، اجرای پروژه‌های مسکونی، ویلایی و بازسازی با تکنولوژی LSF را گسترش داده‌اند.

مزایای تاریخی این تکنولوژی سابقه بیش از ۷۰ سال استفاده در جهان کاربرد در پروژه‌های جهانی بزرگ پشتیبانی کامل فنی و آیین‌نامه‌ای سازگاری با اقلیم‌های مختلف قابلیت بومی‌سازی در ایران --- آینده LSF در ایران با رشد آگاهی عمومی، حمایت دولت از ساخت‌وساز سریع و کم‌هزینه، و همچنین مشکلات سیستم‌های سنتی، پیش‌بینی می‌شود طی ۵ سال آینده، بیش از ۳۰٪ سازه‌های ویلایی ایران با LSF اجرا شوند.

چرا LSF در ایران محبوب شده؟ در شرایطی که ساخت‌وساز سنتی هزینه‌بر، زمان‌بر و نیازمند نیروی انسانی بالا است، سیستم ال‌اس‌اف به عنوان راهکاری نوین، سریع و مقرون‌به‌صرفه مورد توجه بسازبفروش‌ها، سرمایه‌گذاران، معماران و حتی خانواده‌هایی قرار گرفته که به دنبال ساخت ویلا یا خانه مستقل هستند.

جزئیات اجرایی سازه LSF: همه‌چیز درباره ساختار این سیستم مدرن

سیستم سازه‌ای LSF یکی از مدرن‌ترین روش‌های ساخت‌وسازه که به‌خاطر سبک بودن، سرعت بالا و اجرای خشک، حسابی بین معمارها و سازنده‌ها محبوب شده. توی این بخش قراره با جزئیات مراحل اجرای سازه LSF آشنا بشیم.

---

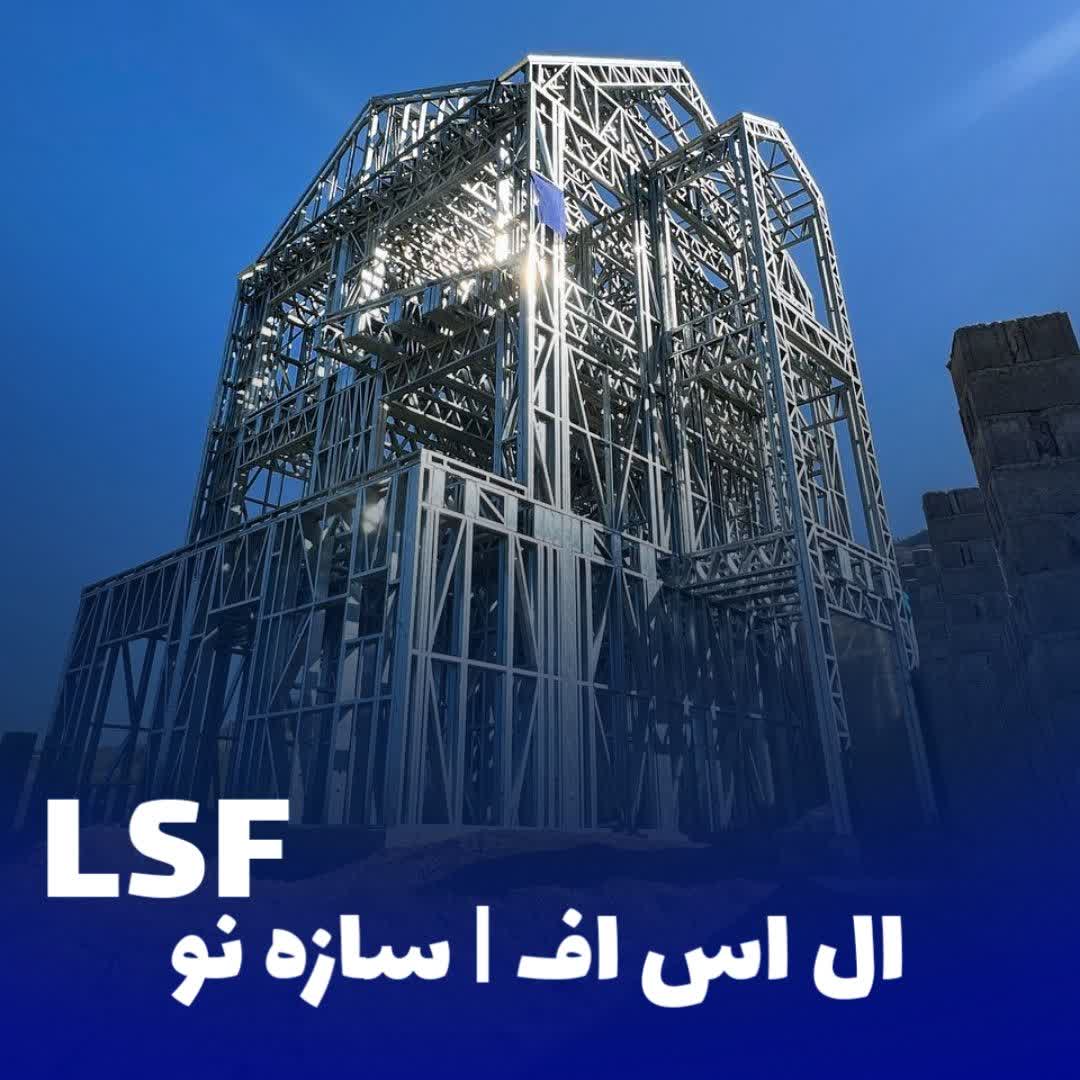

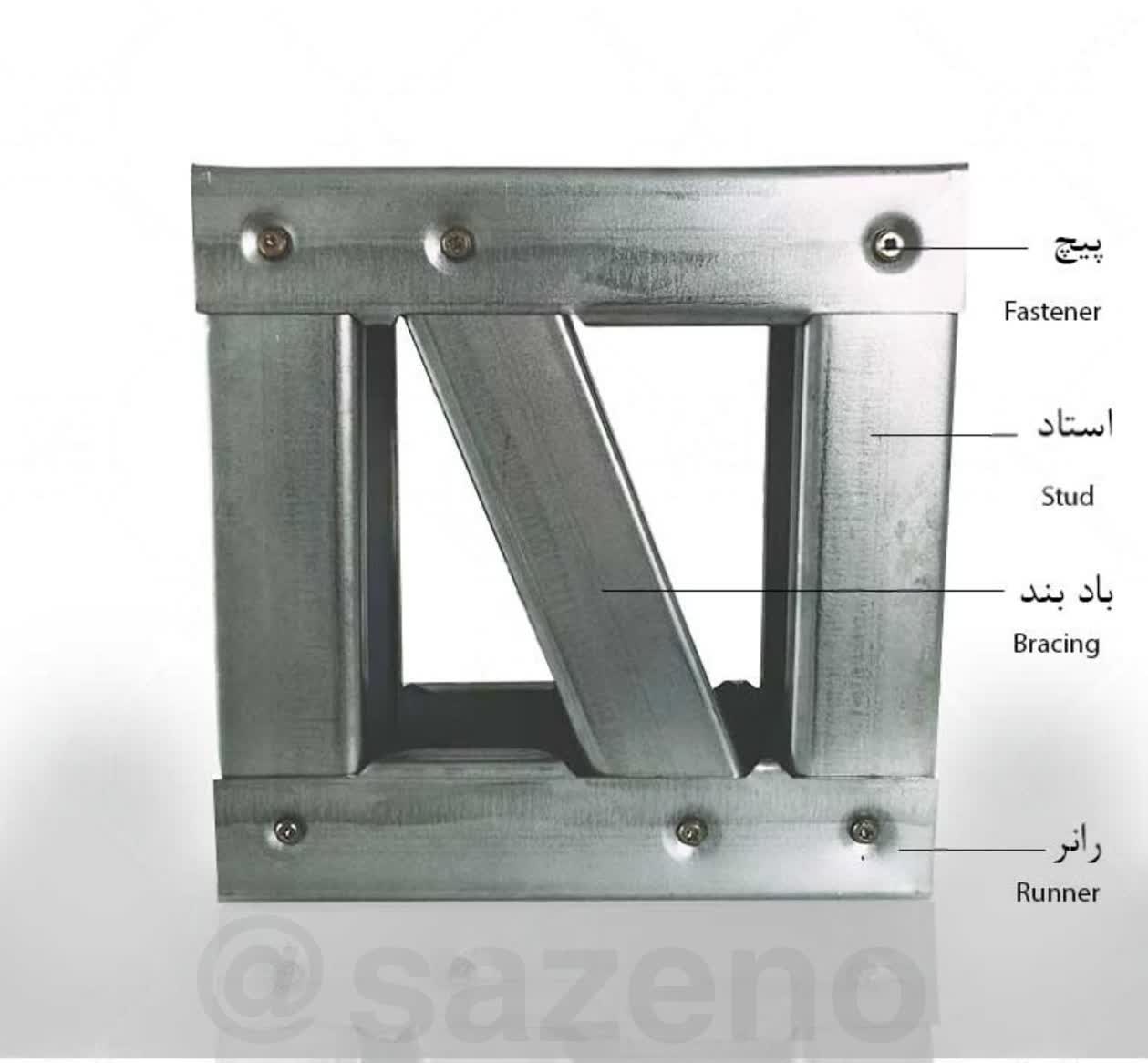

۱. سازه اصلی (Structure):

قلب سیستم LSF، پروفیل‌های فولادیه که با نورد سرد از ورق گالوانیزه ساخته می‌شن. این پروفیل‌ها در دو نوع اصلی به کار می‌رن:

استاد (Stud): مقطع C شکل که نقش ستون دیوار رو بازی می‌کنه.

رانر (Runner): مقطع U شکل برای اتصال استادها از بالا و پایین.

اتصال این مقاطع هم به‌وسیله پیچ‌های خودکار انجام می‌شه که هم سریع و هم محکم هستن.

۲. پوشش داخلی (Interior Finish):

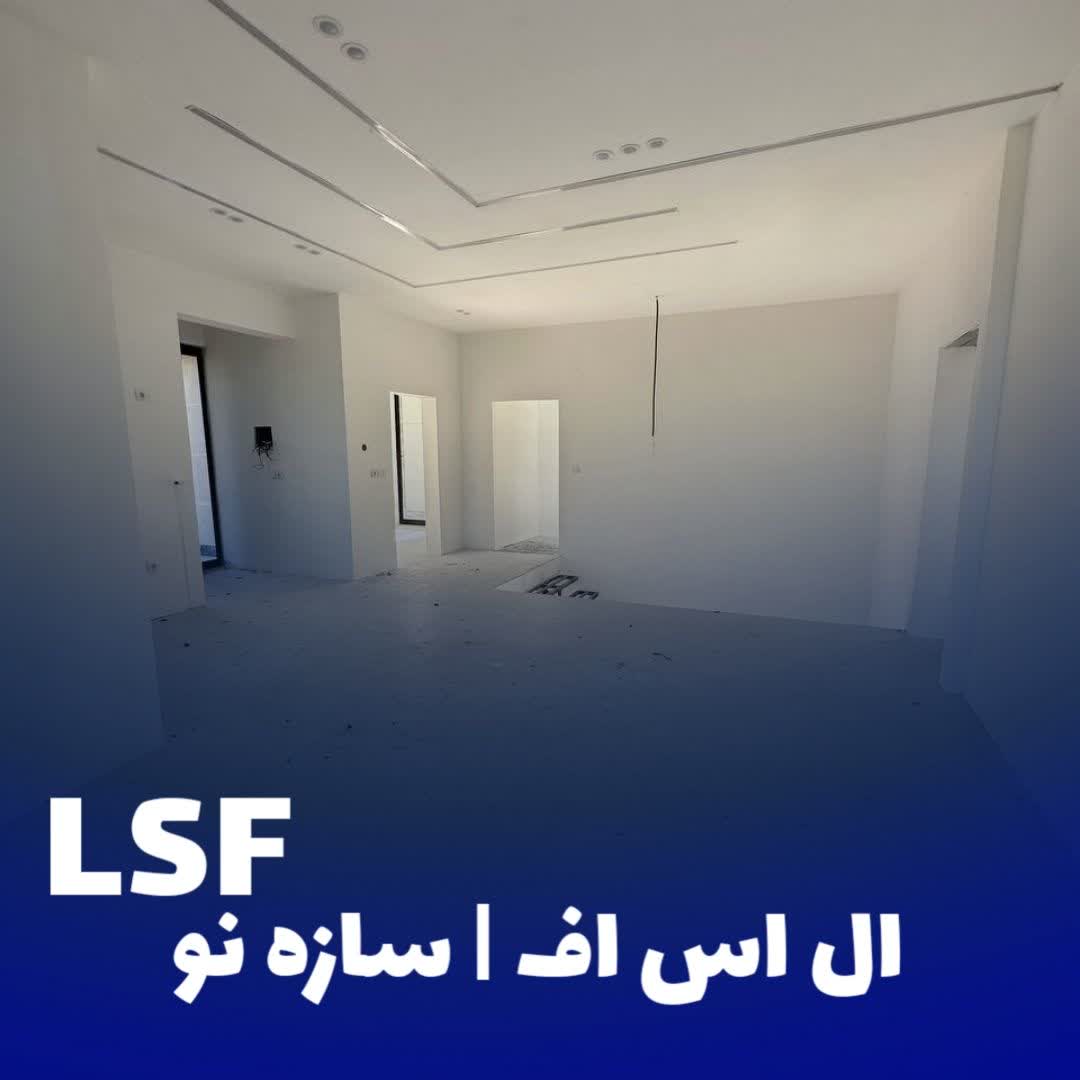

برای داخل سازه‌ها معمولاً از پنل‌های گچی مثل کناف استفاده می‌کنن.

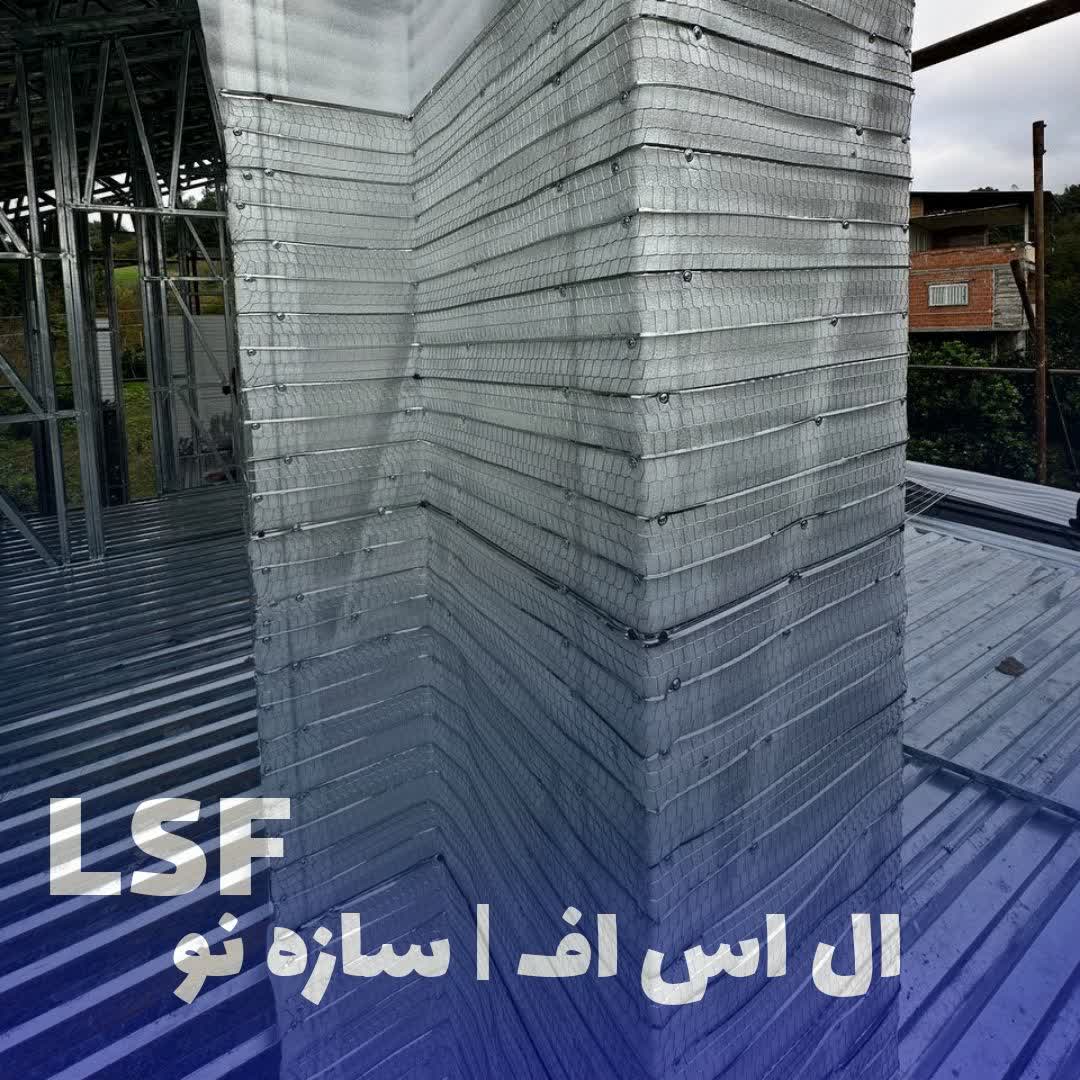

البته اگه کسی بخواد حال و هوای سنتی‌تر داشته باشه، می‌تونه روی سازه رابیتس ببنده و روش گچ‌کاری کنه.

نکته‌ی مهم توی این مرحله، استفاده از لایه بخاربند زیر پوشش نهاییه؛ چون مانع ورود بخار به داخل ساختار می‌شه و از ایجاد رطوبت و قارچ جلوگیری می‌کنه.

---

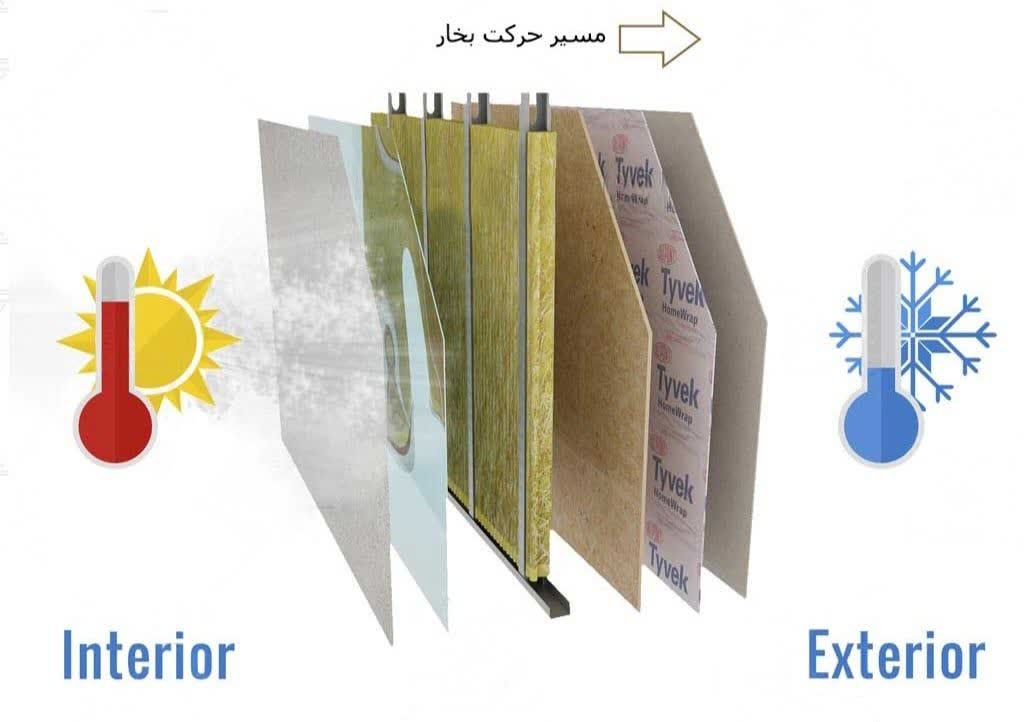

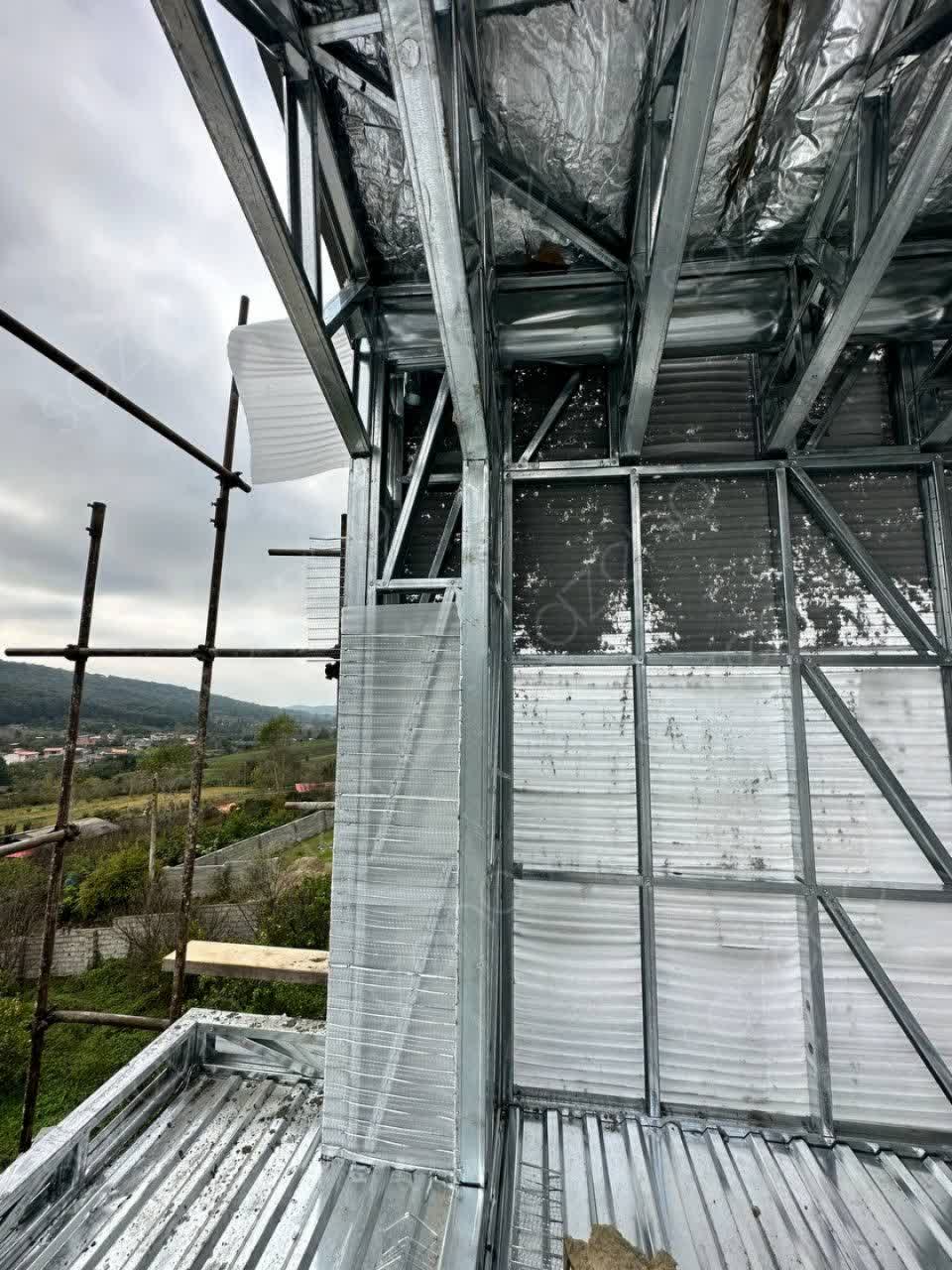

۳. عایق حرارتی و رطوبتی (Insulation):

بین پوشش داخلی و خارجی یه فضای خالی هست که فرصت عالی برای عایق‌کاریه. عایق‌هایی مثل:

پشم سنگ

پلی‌استایرن (فشرده یا معمولی)

پلی‌یورتان (اسپری یا تخته‌ای)

اینجا هم بخاربند یه نقش حیاتی دیگه داره: کمک به آب‌بندی و جلوگیری از نفوذ هوا و رطوبت.

نکته تخصصی:

جای قرارگیری عایق بسته به شرایط آب‌وهوایی منطقه مهمه:

توی مناطق سردسیر: عایق باید بیرون دیوار باشه

توی مناطق گرم یا معتدل: عایق در وسط جداره بهتر جواب می‌ده

---

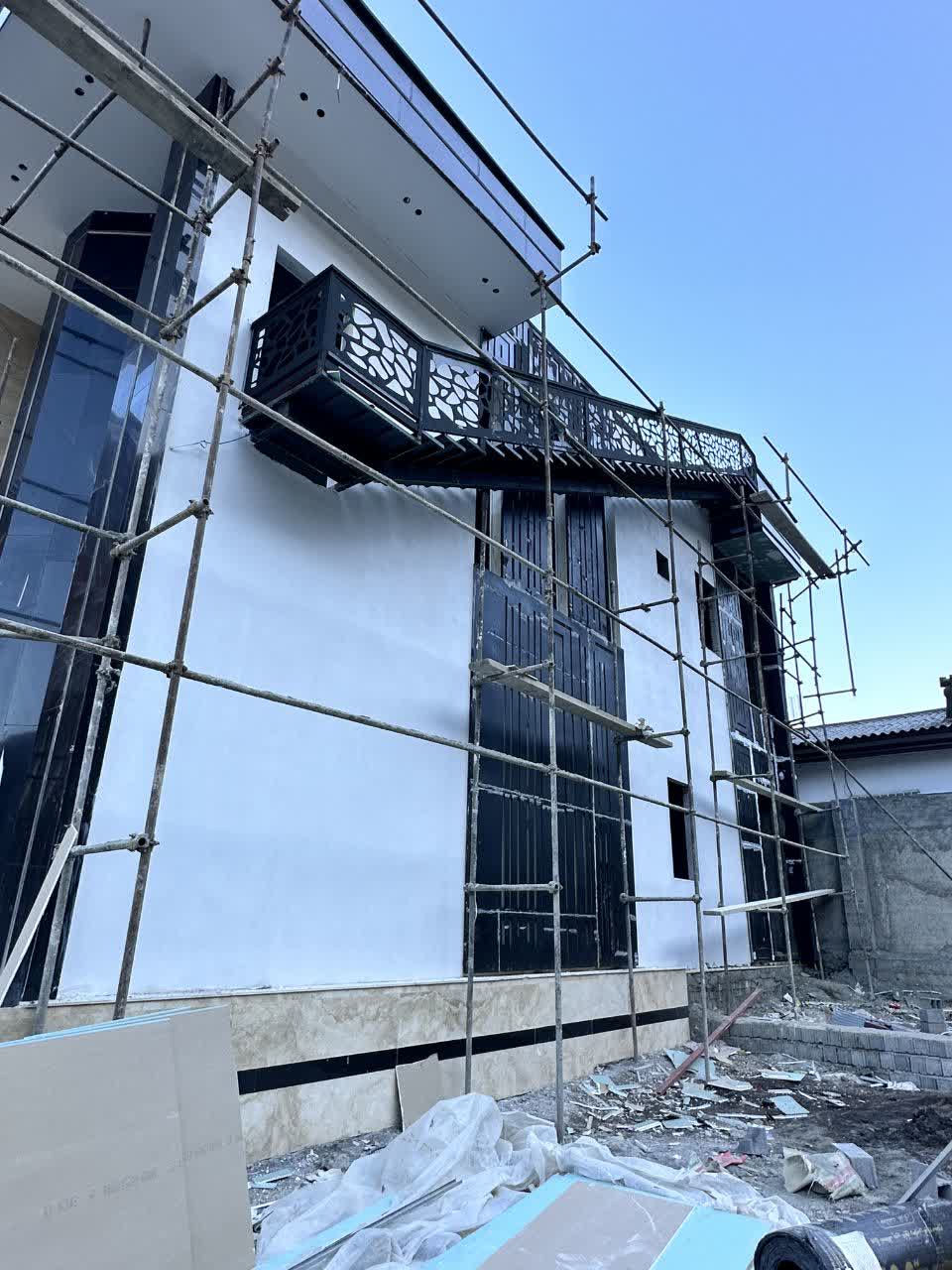

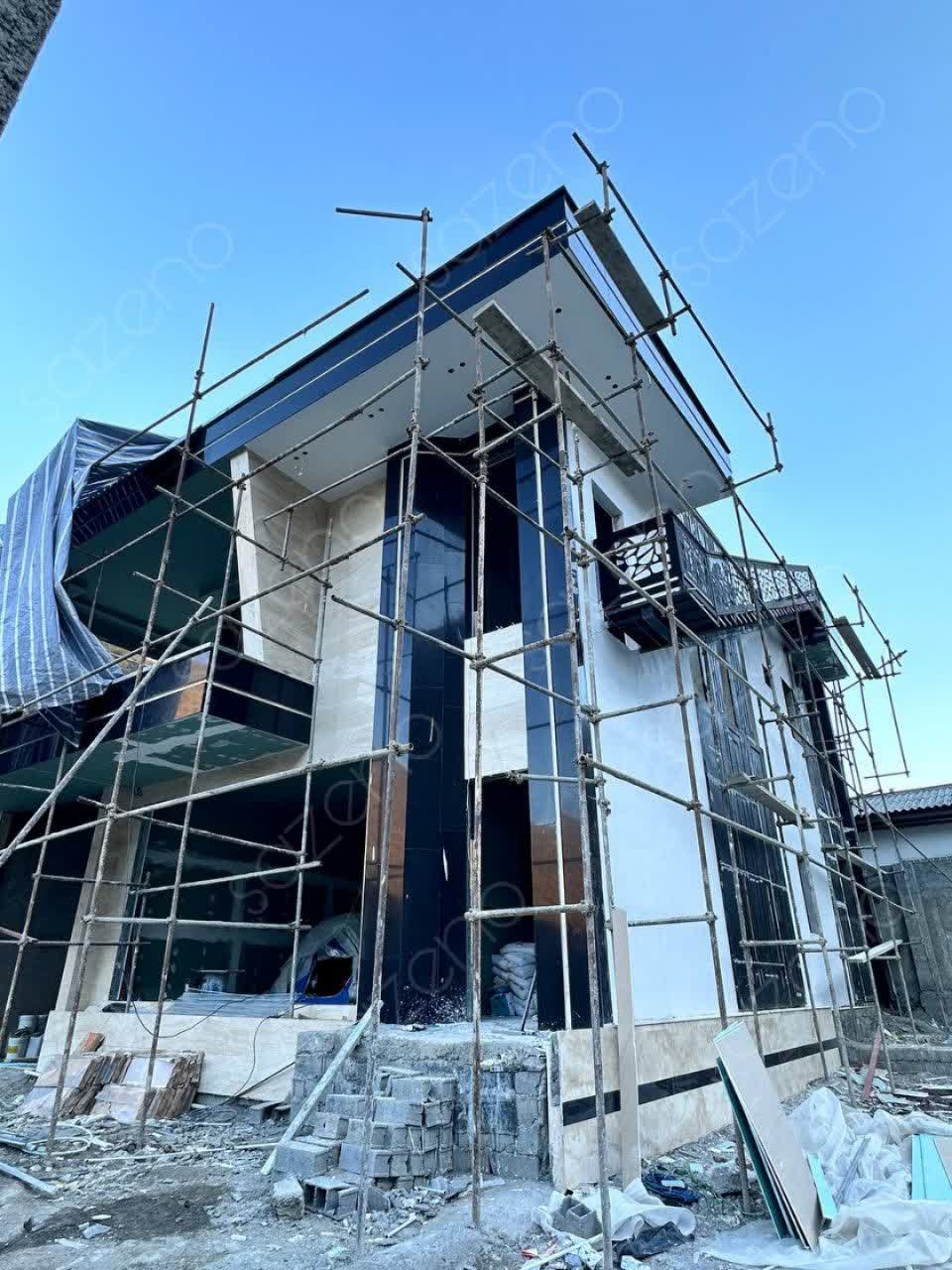

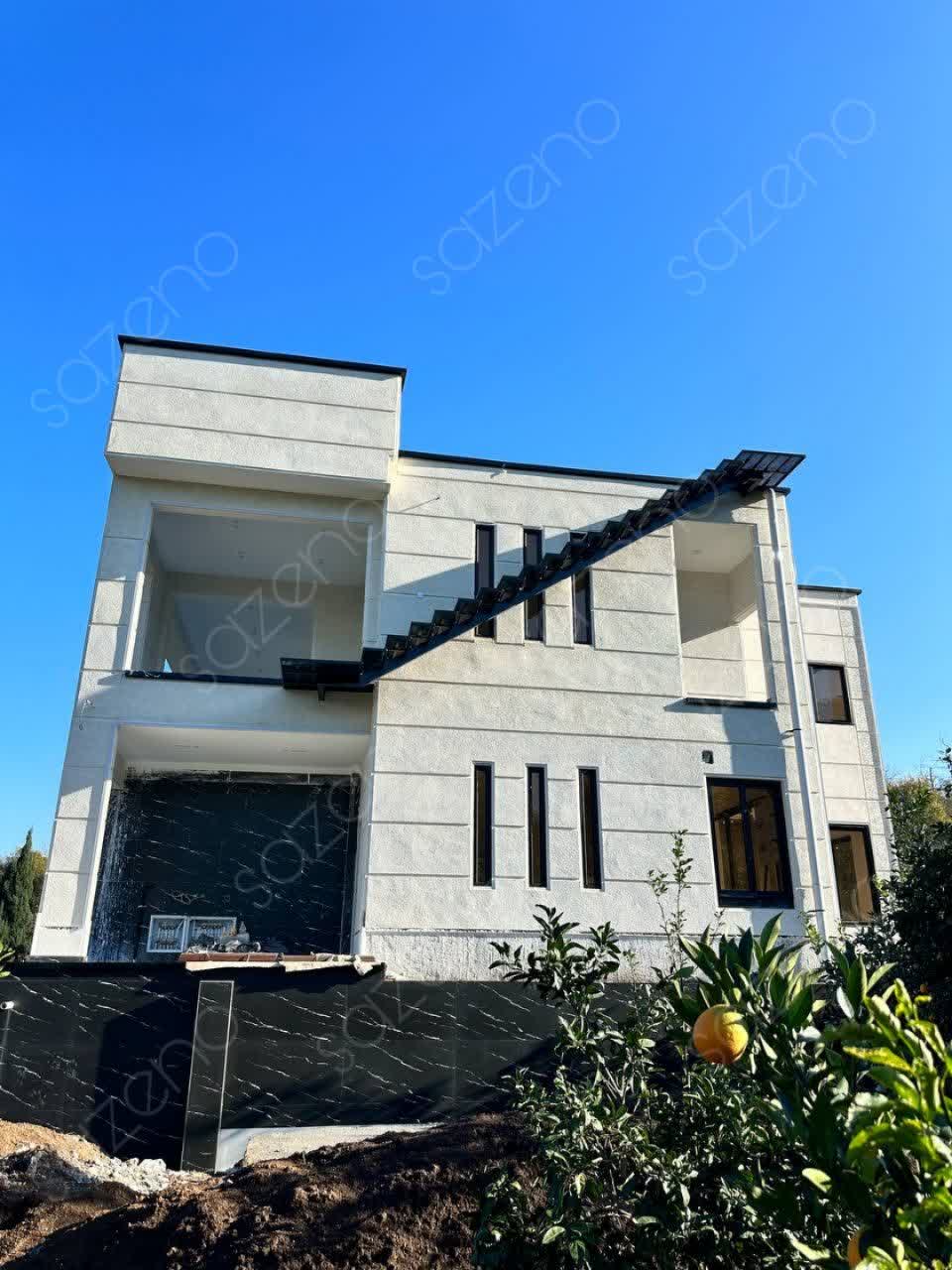

۴. پوشش خارجی (Exterior Cladding):

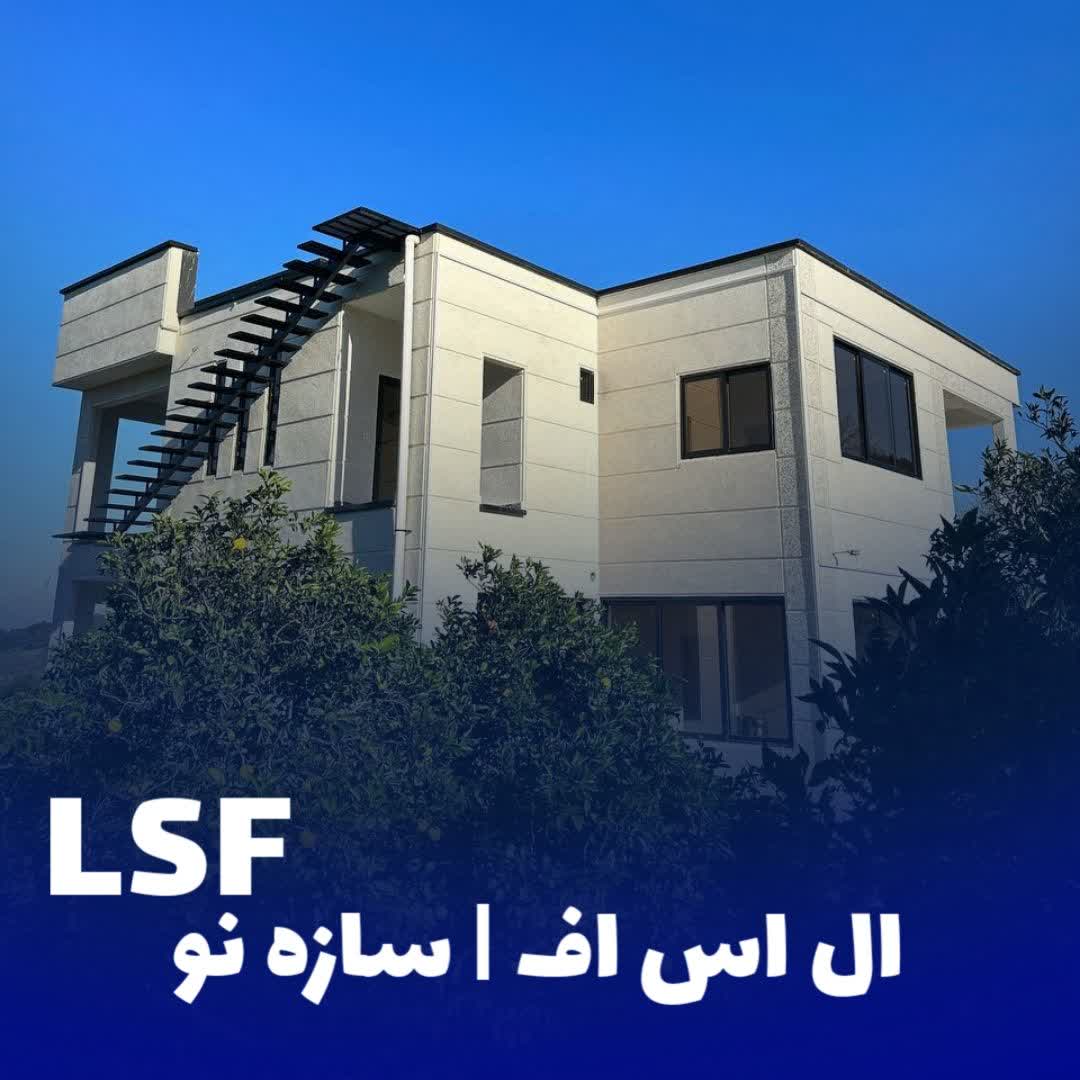

برای نمای بیرونی معمولاً از فایبر سمنت برد استفاده می‌شه که هم سبک، هم مقاوم، هم زیباست.

تو ویلاها خیلی وقتا مدل چوبی کرکره‌ای (Siding) به کار می‌ره که حس طبیعت می‌ده. قبل از نصب سمنت برد، یه لایه تخته‌ی OSB به عنوان زیرکار اجرا می‌شه.

البته بسته به سلیقه می‌تونیم از سیمان، آجر، سنگ یا حتی چوب طبیعی هم استفاده کنیم، ولی چون ماهیت این سیستم سبک‌سازه، معمولا با مصالح خشک ترکیب می‌شه.

در دنیای امروز، سرعت، ایمنی، بهره‌وری و حفاظت از محیط‌زیست چهار اصل کلیدی در صنعت ساختمان‌سازی هستند. سیستم سازه‌ای LSF (قاب فولادی سبک)، پاسخی هوشمند به این نیازهاست. در این مقاله، مزایای برجسته‌ی این سیستم را نسبت به روش‌های سنتی بررسی می‌کنیم:

هزینه اجرای LSF وابسته به عوامل مختلفی است از جمله: متراژ پروژه نوع پوشش داخلی و خارجی (سیمانی، ساندویچ پانل، چوب‌نما و …) منطقه جغرافیایی پروژه نوع کاربری (ویلا، اداری، مسکونی) نوع سقف (شیروانی، تخت، دوجداره) میانگین قیمت سال ۱۴۰۴: برای ساخت ویلا یا خانه با سیستم ال اس اف LSF حدوداً از متری ۸ تا ۱۵ میلیون تومان متغیر است. البته این قیمت بدون در نظر گرفتن هزینه زمین است و با توجه به انتخاب مصالح نهایی می‌تواند تغییر کند.

بله. این سازه‌ها طبق آیین‌نامه‌های بین‌المللی طراحی می‌شوند (AISI آمریکا و مقررات ملی ساختمان ایران). به دلیل انعطاف‌پذیری و سبک بودن، در برابر زلزله‌های بالای ۷ ریشتر نیز عملکرد بسیار خوبی از خود نشان داده‌اند. نکات مهم در انتخاب پیمانکار LSF اگر قصد ساخت ویلا یا خانه با این سیستم را دارید، به این موارد دقت کنید: حتماً نمونه کارهای قبلی را بررسی کنید تیم طراحی و اجرای دقیق با نقشه‌های مهندسی بخواهید قرارداد شفاف با زمان تحویل مشخص داشته باشید از شرکت‌هایی استفاده کنید که مشاوره طراحی و اخذ مجوز را نیز انجام می‌دهند

شرکت سازه نو با سابقه طراحی و اجرای ده‌ها پروژه موفق در اصفهان، تهران، کرج و شمال و جنوب کشور، آماده ارائه خدمات زیر است:

مشاوره رایگان برای انتخاب نوع سازه طراحی معماری و سازه‌ای طبق سلیقه و بودجه شما اجرای صفر تا صد با ضمانت تحویل دریافت وام بدون ضامن تا سقف ۵ میلیارد تومان برای ساخت LSF ارائه نمونه کار و بازدید حضوری با شماره زیر تماس بگیرید

09336960436

در شرایط امروز بازار ساخت‌وساز، ساخت یک ویلای شیک، مقاوم و مدرن با بودجه محدود ممکن است دور از ذهن به نظر برسد. اما سیستم سازه فلزی سبک (LSF) راه‌حلی است اقتصادی، سریع

و حرفه‌ای برای تحقق این هدف. چرا LSF برای بودجه زیر یک میلیارد مناسب است؟ کاهش هزینه‌های اسکلت تا ۵۰٪ کاهش زمان ساخت تا ۷۰٪ (در نتیجه کاهش هزینه‌های دستمزد و نگهداری پروژه) کاهش پرت مصالح اجرای پروژه در ابعاد کم (۷۰ تا ۱۲۰ متر مربع) بسیار اقتصادی و بهینه است. راهکار سازه نو برای ساخت اقتصادی ویلا:

 نمونه پروژه واقعی ویلا ۹۰

 متری در حومه اصفهان با هزینه کل ۹۸۵ میلیون تومان در سال ۱۴۰۳ — اجرا توسط شرکت سازه نو. نتیجه اگر در فکر ساخت ویلا هستید ولی بودجه‌تان زیر یک میلیارد است، LSF یک گزینه جدی و مطمئن است. کافیست با متخصصین «سازه نو» مشورت کنید.

بهترین شهرها و مناطق ایران برای ساخت ویلا با سازه LSF مقدمه با توجه به اقلیم، قیمت زمین، قوانین ساخت و سلیقه بازار، برخی شهرهای ایران برای ساخت ویلا با سازه LSF مناسب‌تر هستند. در این مقاله، این مناطق را با اولویت سرمایه‌گذاری معرفی می‌کنیم.

۱. اصفهان – حومه غربی و جنوب شرقی آب و هوای خشک و پایدار (عالی برای LSF) زمین‌های مسکونی با قیمت مناسب استقبال از سبک معماری مدرن

۲. تهران – مناطق ویلایی اطراف دماوند، رودهن، کردان ارزش‌افزوده بالا قوانین ساخت شفاف تقاضای زیاد برای ویلاهای لوکس سبک

۳. یزد، کاشان، نطنز آب و هوای خشک و مناسب برای سازه سبک زمین ارزان‌تر از شمال و تهران امکان اجرای ویلاهای سنتی مدرن با تلفیق

۴. شمال کشور (مازندران، گیلان) اقلیم مرطوب، نیازمند عایق‌بندی خاص‌تر امکان اجرای ویلا در زمین‌های با متراژ کوچک ارزش‌افزوده بالا با سبک معماری سوئیسی یا مدرن

۵. شیراز، بوشهر و جنوب ایران اجرای LSF با سقف شیروانی برای مقاومت در برابر گرما پروژه‌های اقتصادی و سرمایه‌گذاری بلندمدت نتیجه‌گیری با مشاوره صحیح، انتخاب شهر مناسب و طراحی بهینه، ساخت ویلا با سازه LSF می‌تواند یکی از پربازده‌ترین سرمایه‌گذاری‌های۱۴۰4 شما باشد.

بررسی اقلیم منطقه برای مثال در اصفهان، استفاده از پنل‌های عایق و سقف شیروانی در طراحی LSF ضروری‌ست تا در برابر گرما و سرمای شدید مقاومت داشته باشد. ۳. طراحی مدولار و اقتصادی قبل از اجرا، پلان خود را مدولار و متناسب با استانداردهای LSF طراحی کنید تا پرت مصالح نداشته باشید. ۴. انتخاب پوشش مناسب نما و سقف از پنل‌های سیمانی، سایدینگ و سقف‌های سبک استفاده شود که هم سبک هستند هم دوام بالا دارند. ۵. دریافت مشاوره حقوقی قبل از خرید زمین در برخی شهرها (مثل شمال کشور یا اطراف اصفهان) زمین‌هایی با محدودیت ساخت وجود دارد؛ قبل از هزینه طراحی LSF حتماً وضعیت کاربری زمین را استعلام کنید.

برای اجرای سیستم ساختمانی ال اس اف LSF همانند سایر سیستم های رایج ساختمان سازی ابتدا طرح های معماری و سازه ای و سپس نقشه های اجرایی تهیه شده و براساس آن سیستم اجرا می شود.

 شالوده برای نصب دیوارها و برپایی سیستم شالوده نواری به عمق 40 تا 50 سانتی متر اجرا می شود. پس از آرماتوربندی، قالب بندی و بتن ریزی انکربولت ها در فواصل استاندارد داخل شالوده تعبیه می شوند تا با استفاده از آن ها بتوان دیوارها را اجرا نمود. فواصل استاندارد معمولا بین 40 تا 60 سانتی متر می باشند.

دیوار

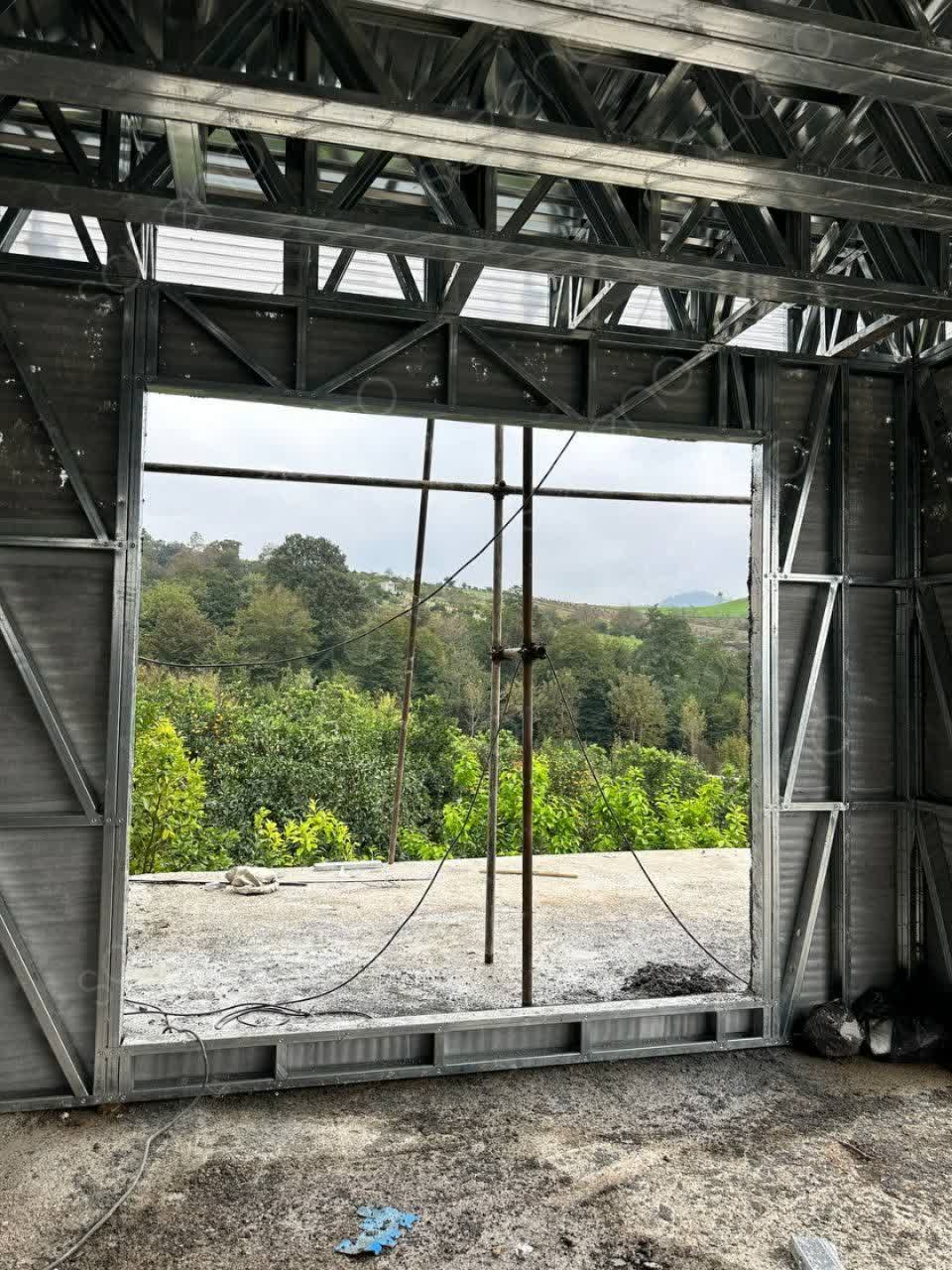

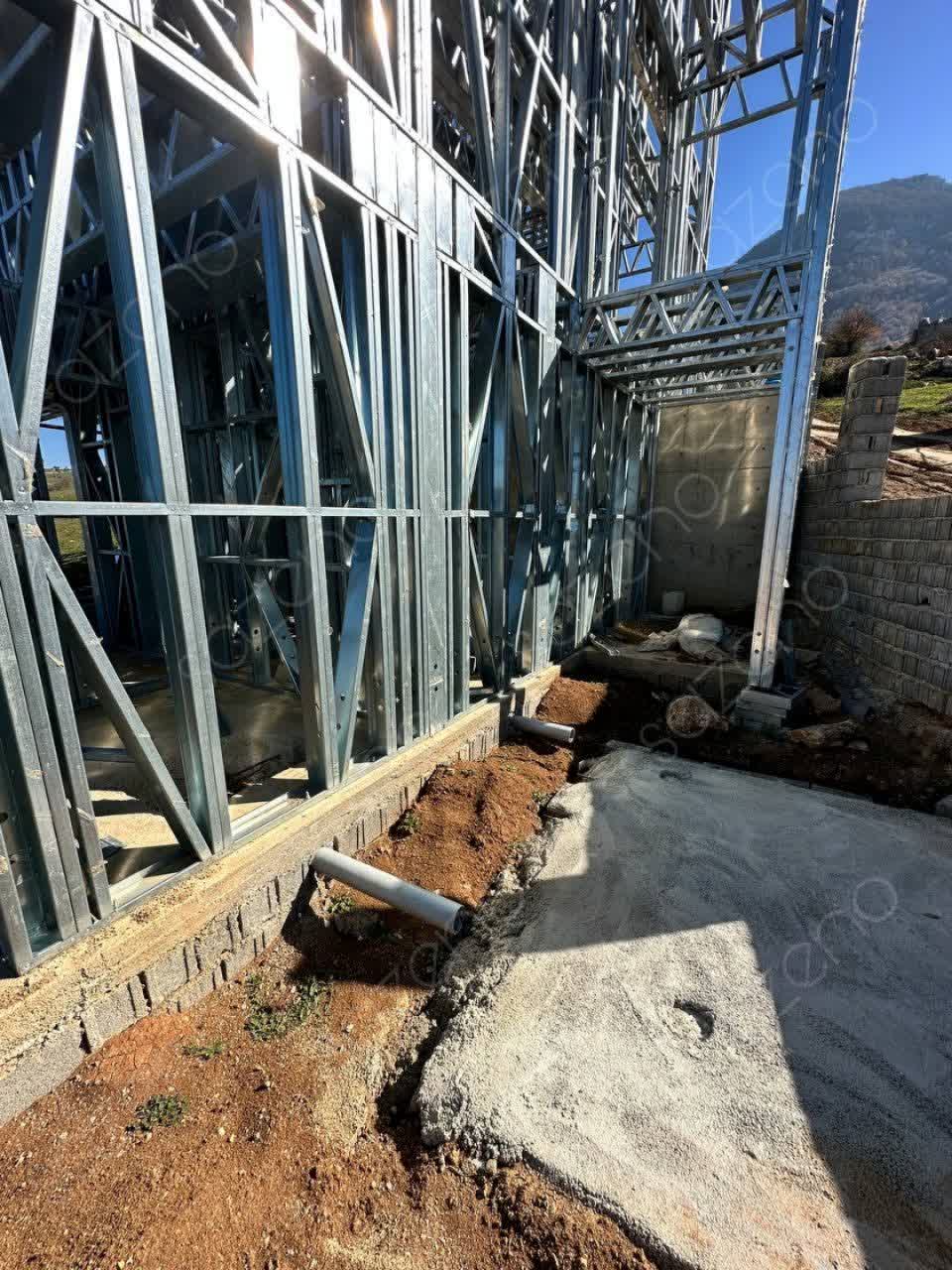

پس از اجرای پی نوبت به برپاییدیوارهامی رسد. برای اجرای دیوار با استفاده از انکربولت هایی که از قبل به این منظور کار گذاشته شده اند، ابتدا تراک های کف نصب می شوند و سپس استادها به صورت کشویی داخل تراک کف قرار می گیرند.

منظور از تراک اعضای افقی است که از بالا و پایین به صورت کشویی استادها را در بر می گیرند. استادها اعضای قائم و اصلی در برپایی دیوارها می باشند که نقش آن ها در سیستم سازه ای، تحمل بارهای ثقلی است.

بنابراین اجزا تشکیل دهنده دیوارهای باربر و غیر باربر سیستم ساختمانی LSF، استادها و تراک ها می باشند که به شکل پانلی بارهای عمودی و جانبی را به تکیه گاه انتقال می دهند.

دیوارهای باربر به عنوان انتقال دهنده بارهای عمودی ساختمان و به عنوان نگهدارنده نمای خارجی بنا و نیز جذب کننده بارهای جانبی ساختمان از جمله باد و زلزله عمل می نمایند.

در صورتی که دیوارهای غیر باربر معمولا برای جداسازی فضاهای داخلی بنا مورد استفاده قرار می گیرند. استادهای فولادی را معمولا از قبل برای عبور دادن تاسیسات سوراخ کاری می کنند و همان طور که گفته شد این استادها را معمولا از بالا و پایین با فواصل ۴۰ یا ۶۰ سانتی متری به تراک ها اتصال می دهند.

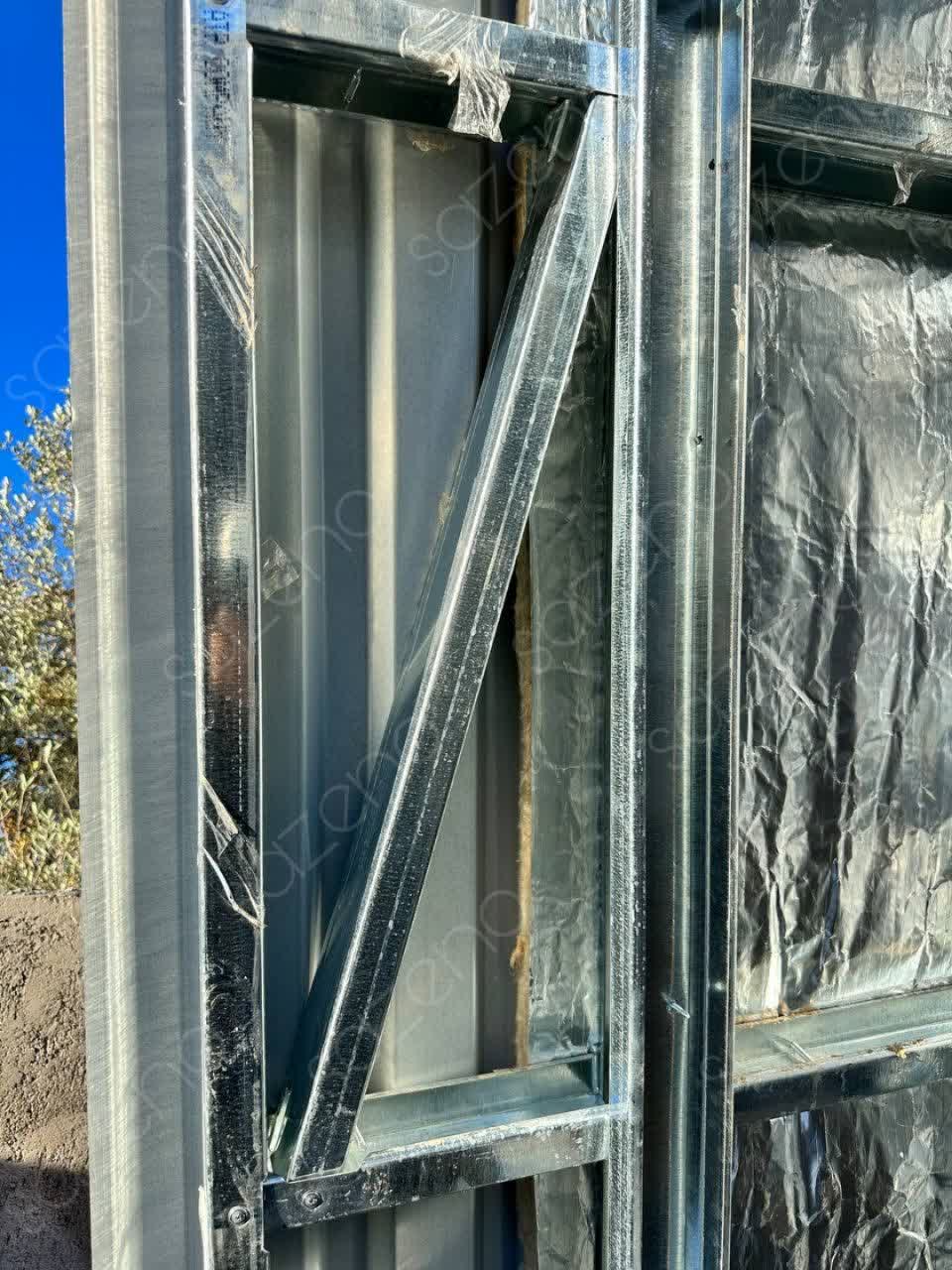

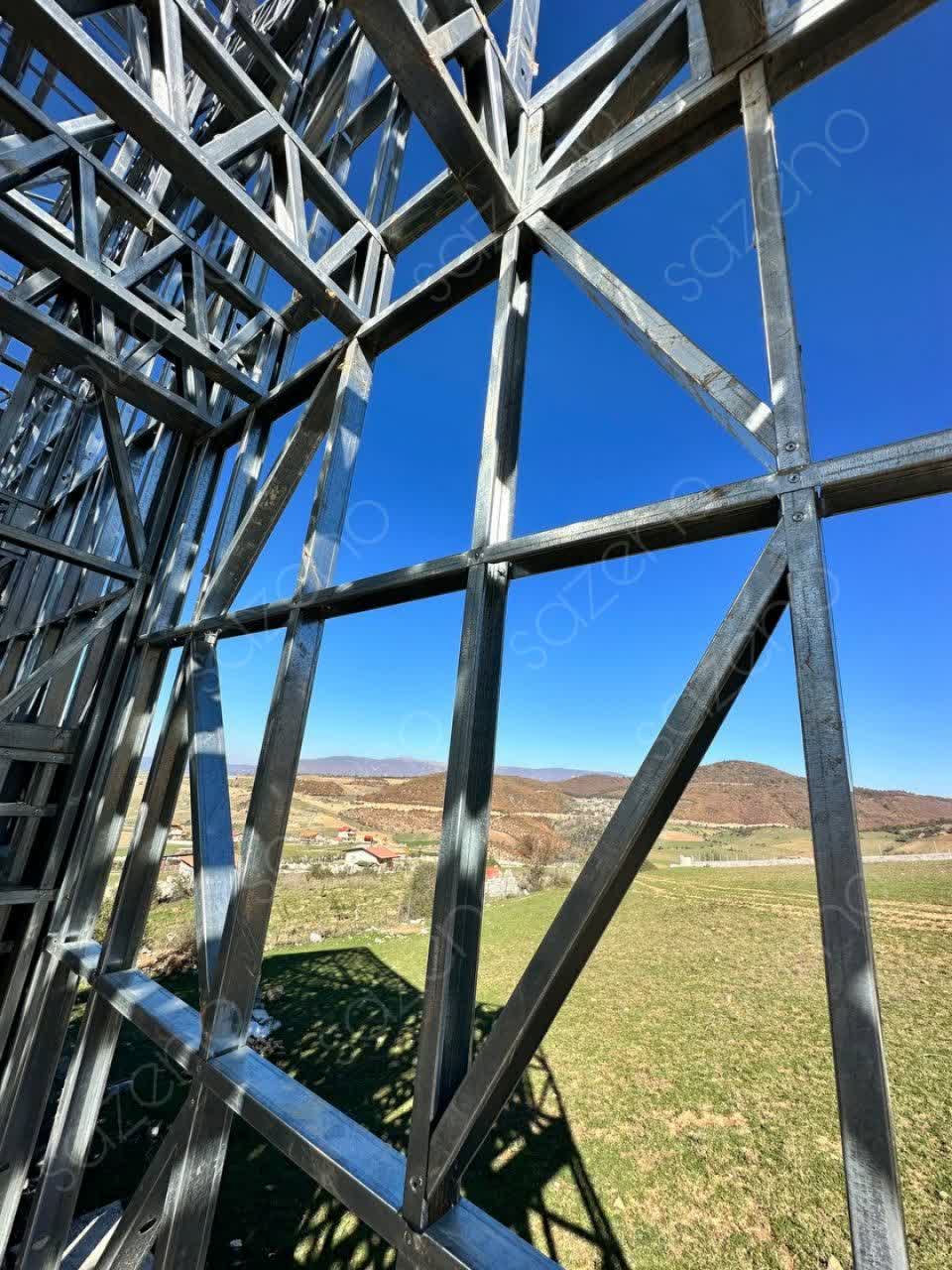

در سیستم ساختمانی سازه LSF معمولا دیوارها با اتصال دادن استادهای فولادی به تراک های فولادی؛ بادبندی شده و با نصب پانل های گچی به شکل پانلی ساخته می شوند. در صورت اضافه کردن بادبند این شیوه ساخت برای مقاومت در برابر بارهای جانبی؛ از جمله بارهای حاصل از باد و زمین لرزه خیلی مناسب می باشد.

با توجه به اینکه مهاربندها از ورق های نازک به ضخامت ۰٫۸ تا ۲ میلی متر ساخته می شوند این اعضا تنها قادر به تحمل نیروهای کششی هستند. برای اطمینان از اینکه مهاربندها بلافاصله پس از رویارویی با بارهای جانبی شروع به باربری می نمایند اجزای این اعضا معمولا توام با اعمال پیش کشش اولیه خواهد بود.

نکته جالب در اجرای مهاربندها در سازه LSF این است که برخلاف سازه های فولادی معمولی که مهاربندهای ضربدری تنها در دو انتهای خود به قاب اتصال دارند؛ در سیستم LSF مهاربندها علاوه بر اتصالات انتهایی، با استفاده از پیچ های خودکار به تمام استادهای میانی نیز متصل می گردند.

سقف

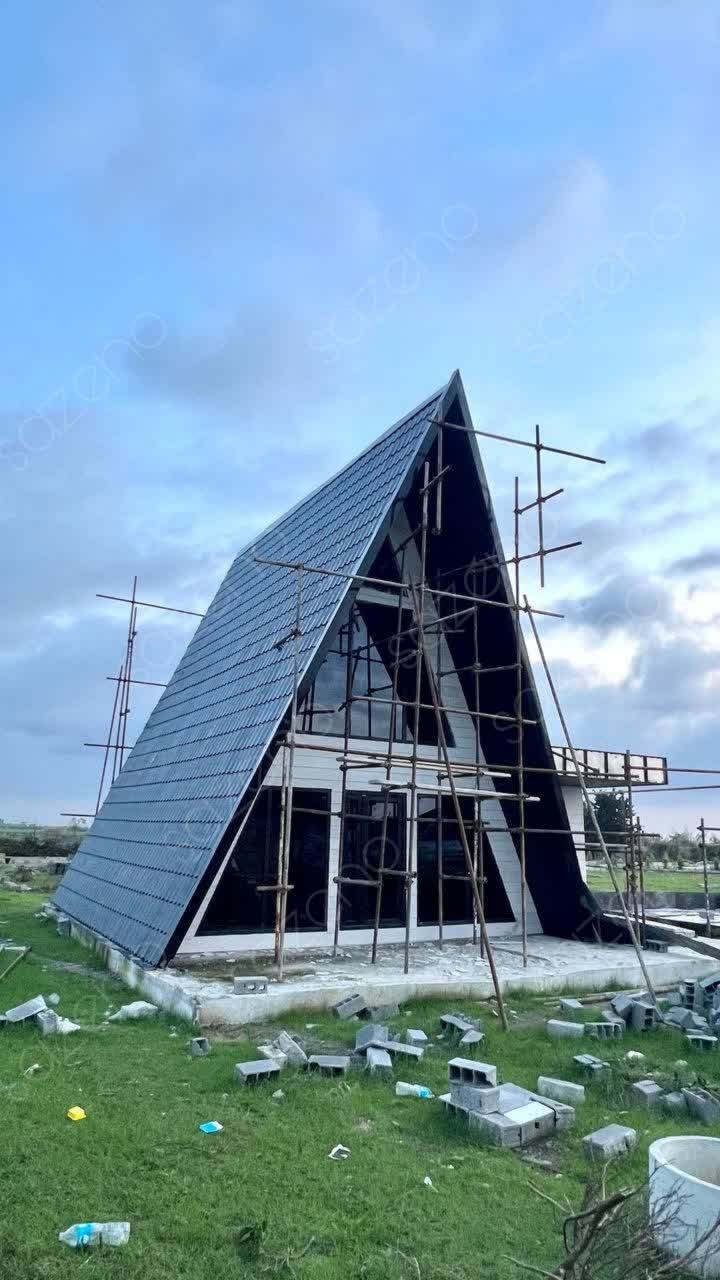

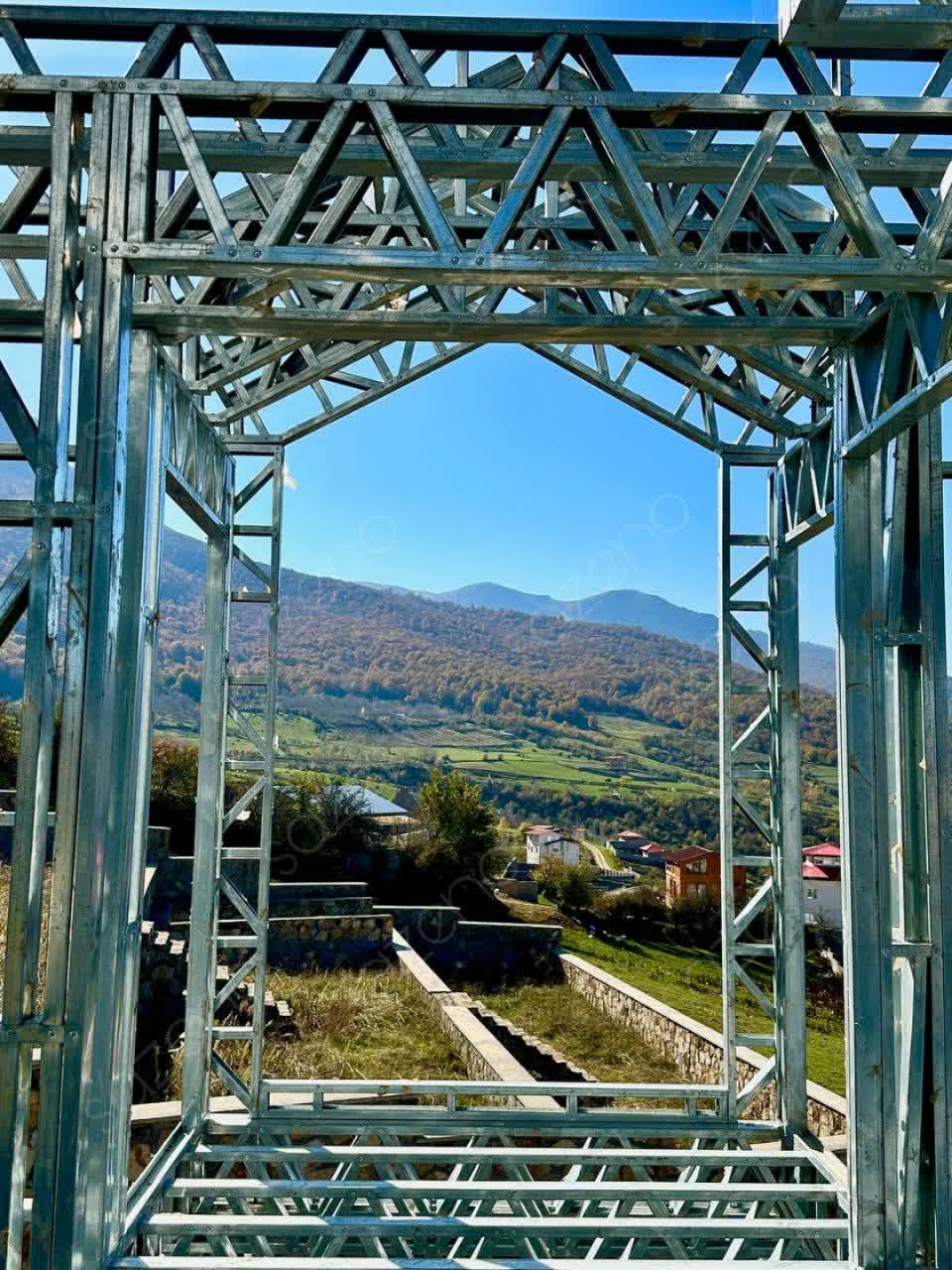

شیوه های اجرایی گوناگونی برای سقف ها و بام در سیستم سازه LSF بکار گرفته می شود به طوری که انواع بام ها از فرم های ساده مسطح گرفته تا بام های متقاطع با شیب های غیر مساوی قابل اجرا می باشند. دو نوع از معمول ترین شیوه اجرای بام ها عبارتند از:

خرپاهای سقفی که معمولا از قسمت جلو تا عقب بنا را پوشش می دهند.

سیستم تیرریزی مسطح که معمولا بین تکیه گاه ها یا دیوارهای باربر مشترک برای اجرای سقف های صاف استفاده می شود.

در ساخت و ساز سقف های میانی در سیستم سازه LSF تیر ریزی ها عموما در امتداد استادهای دیوار انجام می گیرد. هریک از تیرها معمولا بار خود را مستقیما به استادها منتقل می نمایند. قطعات فوق معمولا با اشکال C و یا Z ساخته و اجرا می شوند.

پوشش این نوع سقف ها معمولا با بتن ریزی و یا با نصب تخته های چوبی یا گچی انجام می شود. در مناطقی که وزش باد شدید داشته و یا زلزله خیز می باشد، قاب سقف را باید مهاربندی کرد.

علاوه بر آن برای مقاومت در مقابل باد و بلند شدن بام باید اتصال مناسبی بین دیوارهای باربر و سقف انتخاب نمود. اجرای فوم و روفیکس علاوه بر ایجاد عایق صوتی و حرارتی مناسب؛ از نفوذ شیره بتن در هنگام بتن ریزی جلوگیری می نماید.

تاسیسات

همان طور که گفته شد مقاطع CFS که به عنوان تیرچه های سقف یا استادهای دیوار به کار می روند در طول عضو دارای سوراخ هایی بوده که برای عبور و نصب تاسیسات از آن ها استفاده می گردد.

با توجه به پیش ساخته بودن سیستم و بهره گیری از اتصالات پیچی امکان دسترسی به اتصالات جهت تعمیر، ترمیم و یا تعویض برخی قطعات به سادگی امکان پذیر بوده و به عنوان یکی دیگر از مزایای ساختمان LSF که منجر به افزایش عمر مفید ساختمان نیز خواهد شد محسوب می گردد.

این نشریه به نام «آیین نامه طراحی و اجرایی سازه های فولادی سرد نورد – LSF (بخش سازه)» در سال 91 از طریق سازمان فنی و اجرایی کشور ابلاغ گردید.

سپس «دستورالعمل های طراحی و اجرایی سازه های فولادی سرد نورد – LSF (بخش غیر سازه)» در سال ۹۲ ابلاغ گردید.

آیین نامه های مرجع سازه ال اس اف

آیین نامه اجرایی LSF مرجع که در تمام نقاط جهان برای طراحی و اجرای سازه سرد نورد شده و سیستم ساختمانی LSF مورد استفاده قرار می گیرند.

همگی بر مبنای آیین نامه اجرایی AISI قرار داردند که مطابق با شرایط حاکم در هر یک از کشورها از لحاظ شرایط جوی و جغرافیایی و شرایط اقلیمی گوناگون به روز رسانی شده و تغییراتی بر روی آنها اعمال می گردد.

آیین نامه AS/NZ 4600 در استرالیا و نیوزلند و آیین نامه های BS 5990 ,BS 5950 و CSI در بریتانیا و Euro Code III در اروپا و آیین نامه های ژاپن و آفرقای جنوبی و هند برای طراحی و اجرای سازه سرد نورد و سیستم ساختمانی LSF از جمله آیین نامه های مشابه هستند.

انجمن تولیدکنندگان استاد SSMA نیز همه ساله استاندارد مقاطع را منتشر می کنند که تمام تولید کنندگان مقاطع سیستم ساختمانی LSF موظف هستند تولیدات خود را بر مبنای آن ارایه نمایند.

الزامات طراحی و اجرای LSF

1ـ در مناطق با خطر نسبی کم، متوسط و زیاد (مطابق آئین نامه 2800 ایران) استفاده از این سیستم سازه ای به عنوان قاب ساختمانی ساده به همراه دیوار برشی بتن آرمه حداکثر در پنج طبقه یا ارتفاع 18 متر از تراز پایه بلا مانع است.

2ـ استفاده از این سیستم در مناطق با خطر نسبی کم، متوسط و زیاد (مطابق آئین نامه 2800 ایران) تا حداکثر پنج طبقه یا ارتفاع 15 متر از تراز پایه، با اجرای مهار بندی قطری بلا مانع است.

3ـ بکارگیری این سیستم در مناطق لرزه خیز با خطر نسبی بسیار زیاد (مطابق آئین نامه 2800 ایران) مجاز نمی باشد.

4ـ بکارگیری حداکثر دهانه 5 متر و حداکثر ارتفاع ناخالص (با احتساب ضخامت سقف) 3/60 متر برای هر طبقه در این سیستم مجاز می باشد.

5ـ طراحی کلیه اجزاء و اتصالات بر اساس استاندارد AISI (American iron and steel institute) و طرح سازه ای و لرزه ای آن بر اساس آئین نامه اجرایی 7ـ2005ASCE ، 2003 IBC و ویرایش های بعد از آن انجام گیرد.

6ـ کنترل سازه در مقابل بار باد بر مبنای مقررات ملی ساختمان ایران مبحث ششم و با در نظر گرفتن سیستم مقاوم در مقابل بار جانبی ناشی از زلزله انجام گردد.

7ـ رعایت محدودیت حداکثر بار زنده و مرده به ترتیب 250 کیلوگرم بر متر مربع و 350 کیلوگرم بر متر مربع برای سقف ها الزامی است.

8ـ رعایت مشخصات فولاد سرد نورد شده بر اساس استاندارد ASTM (American Society for Testing and Materials) الزامی است.

9ـ رعایت ضوابط آئین نامه 05ـ318 ACI  و ویرایش های پس از آن برای طراحی دیوارهای برشی بتن آرمه الزامی است.

10ـ تامین ضوابط دیافراگم صلب برای کلیه سقف ها الزامی است.

11ـ کلیه اتصالات اعضاء قائم به اعضاء‌ افقی می بایستی به گونه ای باشد که یکپارچگی اعضاء در ارتفاع سازه تامین گردد.

12ـ ضوابط مربوط به اجزاء اتصالی شامل پیچ خودکار، پیچ و مهره می بایستی مطابق آئین نامه AISC و استاندارد AISI تامین گردد.

13ـ در صورت استفاده از اتصالات جوشی، رعایت ضوابط و مقررات مربوط به جوشکاری اعضاء سرد نورد شده مطابق استندارد AISI و آئین نامه های AWS و AISC الزامی است.

14ـ سقف سازه ای این سیستم متشکل از تیرچه فلزی و دال بتن آرمه فوقانی به صورت مقطع مرکب می باشد که می بایستی بر مبنای ضوابط مقاطع مرکب مطابق آئین نامه AISC و دال های بتن آرمه بر مبنای آئین نامه ACI تامین گردد.

15ـ بکارگیری مصالح بنائی خارجی و داخلی مجاز نمی باشد. حداکثر وزن متر مربع سطح دیوار تمام شده در جدا کننده های داخلی نبایستی بیشتر از 50 کیلو گرم بر متر مربع و در دیوارهای خارجی نبایستی بیشتر از 100 کیلوگرم بر متر مربع باشد.

16ـ لازم است تمهیدات لازم جهت عدم مشارکت پانل های غیر باربر و جدا کننده ها در سختی جانبی سازه صورت پذیرد.

17ـ لازم است تمهیدات لازم متناسب با شرایط مختلف اقلیمی و محیط های خورنده ایران صورت پذیرد.

18 – کلیه مصالح و اجزاء در این سیستم اعم از معماری و سازه ای از حیث دوام ،خوردگی ، زیست محیطی و غیره می بایستی بر مبنای مقررات ملی ساختمان ایران و یا آئین نامه های ملی یا معتبر بین المللی شناخته شده و مورد تایید بکار گرفته شود. در غیر این صورت اخذ تاییدیه فنی در این خصوص از مراجع ذیصلاح الزامی است .

19 – الزامات مربوط به انرژی باید مطابق مبحث نوزدهم مقررات ملی ساختمان رعایت گردد .

20 – در صورتی که عایق حرارتی به صورت پر کننده اجرا شود، باید نوع و ضخامت عایق، مقاومت حرارتی مورد نیاز را تامین نماید.
