انواع شیرآلات پروانه ای  (Butterfly VALVE)

شیرآلات پروانه ای از نوع شیرآلات قطع و وصلی (ON/OFF) محسوب شده و دارای انواع مختلف بوده و در حال حاضر در صنایع مختلف بسیار پرکاربرد می باشد.

شیرآلات پروانه ای بصورت فلنجدار و ویفری (بین فلنجی) تولید و امکان نصب گیربکس، اهرم کلاچ دار ، انواع عملگرهای پنوماتیکی و برقی بر روی این نوع از شیرآلات وجود دارد.

شیرآلات پروانه ای بر اساس متریال بدنه در انواع مختلف به شرح زیر تولید و عرضه می گردد:

شیرآلات پروانه ای فلنجدار:

• شیر پروانه ای چدنی فلنجدار
• شیر پروانه ای فولادی فلنجدار

شیرآلات پروانه ای ویفری:

• شیر پروانه ای فولادی ویفری اهرم دار یا گیربکس دار
• شیر پروانه ای چدنی ویفری اهرم دار یا گیربکس دا
• شیر پروانه ای برنزی ویفری اهرم دار یا گیربکس دار
• شیر پروانه ای استنلس استیل ویفری اهرم دار یا گیربکس دار
• شیر پروانه ای  تفلونی اهرم دار با گیربکس دار
• شیر پروانه ای پلیمری U-PVC اهرم دار یا گیربکس دار
• شیر پروانه ای ویفری فلز به فلز (متال به متال با تحمل دمای 400درجه سانتیگراد) گیربکس دار

شیرآلات پروانه ای ویفری لاگ (انتهای خط):

• شیر پروانه ای فولادی ویفری لاگ (انتهای خط) اهرم دار یا گیربکس دار
• شیر پروانه ای چدنی ویفری لاگ (انتهای خط) اهرم دار یا گیربکس دا
• شیر پروانه ای برنزی ویفری لاگ (انتهای خط) اهرم دار یا گیربکس دار
• شیر پروانه ای پلیمری ویفری لاگ (انتهای خط) اهرم دار یا گیربکس دار

شرکت آبران پیشرو صنعت پارس در حال حاضر به عنوان یکی از بزرگترین تامین کننده انواع شیرآلات پروانه ای با سبد کامل این محصول خاص در کشور فعالیت نموده و بسیاری از پروژه های صنعتی و تاسیساتی به عنوان مشتری های این شرکت در صنایع مختلف محسوب می شوند.

شیرآلات پروانه ای فولادی ویفری با بدنه ریختگی براساس استاندارد A216-WCB تولید و بصورت فلنجدار گیربکسی و ویفری (اهرمی و گیربکسی) بر اساس ANSI CLS 150.CLS300 تولید و عرضه می گردد.

انواع شیرآلات پروانه ای فولادی که در سبد محصولات شرکت آبران پیشرو صنعت پارس موجود می باشد به شرح زیر اعلام می گردد:

• شیر پروانه ای بدنه فولادی A216-WCB با دیسک استنلس استیل 304 فلنجدار بر اساس استاندارد ANSI  کلاس 150 و کلاس 300 از سایز 4اینچ تا سایز 24 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با دیسک استنلس استیل 304 ویفری (بین فلنجی) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 24 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با دیسک استنلس استیل 316 ویفری (بین فلنجی) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 24 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با سیت و دیسک تمام تفلون PTF ویفری (بین فلنجی) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 12 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با سیت استیل و دیسک تفلون PTF ویفری (بین فلنجی) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 14 اینچ

• شیر پروانه ای بدنه فولادی  A216-WCB سیت و دیسک فلزی (فلز- فلز با تحمل دمای 400درجه ) ویفری (بین فلنجی) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 2 اینچ تا 16 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با دیسک استنلس استیل 304 ویفری لاگ تایپ (انتهای خط) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 24 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با دیسک استنلس استیل 316 ویفری لاگ تایپ (انتهای خط) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 24 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با سیت و دیسک تمام تفلون PTF ویفری لاگ تایپ (انتهای خط) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 12 اینچ

• شیر پروانه ای  بدنه فولادی A216-WCB با سیت استیل و دیسک تفلون PTF ویفری لاگ تایپ (انتهای خط)بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 1 اینچ تا 14 اینچ

• شیر پروانه ای بدنه فولادی  A216-WCB سیت و دیسک فلزی (فلز- فلز با تحمل دمای 400درجه ) ویفری لاگ تایپ (انتهای خط) بر اساس استاندارد ANSI کلاس 150 و کلاس 300 از سایز 2 اینچ تا 16 اینچ

•


شیرآلات چدنی دو نوع فلنجدار و ویفری (بین فلنجی) در بازار ایران تولید و عرضه می گردد.

شیرآلات چدنی فلنجدار

• شیرپروانه ای چدنی فلنجدار براساس استاندارد DIN EN 593 (DIN 3354) طراحی و تولید می گردد.

• سوراخکاری شیر پروانه ای چدنی فلنجدار بر اساس استاندارد DIN EN 1092-2 (DIN 2501) صورت می پذیرد.

• شیر پروانه ای چدنی فلنجدار از جنس چدن داکتیل GGG40 ( EN-GJS-400-15) تولید می گردد.

• رینگ و شفت و پیچ و مهره مورد استفاده در شیرهای پروانه ای چدنی فلنجدار از استنلس استیل 1.4021 (AISI 420) تولید خواهد شد.

• لاستیک آبندی شیرهای پروانه ای چدنی فلنجدار از جنس NBR و EPDM بر اساس نوع سیال، دما، که از سوی مشتری اعلام خواهد شد در این شیرآلات مورد استفاده قرار می گیرند.

• بر روی شیرآلات پروانه ای فلنجدار دارای گیربکس IP67 مطابق با استاندارد 60529 EN نصب خواهد شد.

• برای پوشش شیرآلات پروانه ای از رنگ پودری اپوکسی با پاشش به روش الکترو استاتیک که ضخامت آن حداقل 250 میکرون در نظر گرفته می شود.

  تست هیدرواستاتیک نیز برای میزان استحکام بدنه و آبندب نیز مطابق استاندارد DIN EN 12266-1 برای کلیه شیرآلات تولید مورد استفاده قرار خواهد گرفت.
• شیرآلات پروانه ای فلنجدار در حال حاضر از سایز 4 اینچ تا سایز 80 اینچ در فشار PN63,PN40.PN25.PN16.PN10 در براساس سفارش مشتری و اعلام زمان تحویل قابلیت تولید و عرضه را دارد.

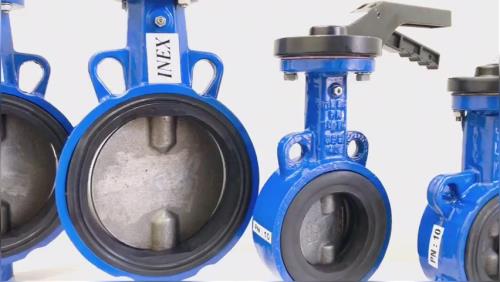

شیرآلات چدنی ویفری ( بین فلنجی)

شیر های پروانه ای ویفری در دونوع بین فلنجی و لاگ (انتهای خط) قابل عرضه بصورت اهرمی و گیربسی تولید و تامین می گردد.

شیر پروانه ای ویفری

• شیرپروانه ای چدنی ویفری براساس استاندارد DIN EN 558-1 طراحی و تولید می گردد.

• شیر پروانه ای چدنی ویفری از جنس چدن داکتیل GGG40 ( EN-GJS-400-15) تولید می گردد.

• دیسک شیر پروانه ای ویفری بر اساس سفارش مشتری چدن داکتیل، استنلس استیل 304 و استنلس استیل 316 قابل تامین می باشد.

• رینگ و شفت و پیچ و مهره مورد استفاده در شیرهای پروانه ای چدنی ویفری از استنلس استیل 1.4021 (AISI 420) و یا بر اساس درخواست مشتری از جنس استنلس استیل 316 تولید خواهد شد.

• لاستیک آبندی شیرهای پروانه ای چدنی ویفری از جنس NBR، EPDM و و ایتون، بر اساس نوع سیال، دما، که از سوی مشتری اعلام خواهد شد در این شیرآلات مورد استفاده قرار می گیرند.

• بر روی شیرآلات پروانه ای ویفری گیربکس دار دارای گیربکس IP67 مطابق با استاندارد 60529 EN نصب خواهد شد.

• برای پوشش شیرآلات پروانه ای از رنگ پودری اپوکسی با پاشش به روش الکترو استاتیک که ضخامت آن حداقل 250 میکرون در نظر گرفته می شود.

• تست هیدرواستاتیک نیز برای میزان استحکام بدنه و آبندب نیز مطابق استاندارد DIN EN 12266-1 برای کلیه شیرآلات تولید مورد استفاده قرار خواهد گرفت.

• شیرآلات پروانه ای ویفری اهرمی در حال حاضر از سایز 1 اینچ تا سایز 10 اینچ در فشار .PN16.PN10 در براساس سفارش مشتری و اعلام زمان تحویل قابلیت تولید و عرضه را دارد.

•


• شیرآلات پروانه ای ویفری گیربکسی در حال حاضر از سایز 1 اینچ تا سایز 48 اینچ در فشار .PN16.PN10 در براساس سفارش مشتری و اعلام زمان تحویل قابلیت تولید و عرضه را دارد.

شیر پروانه ای ویفری لاگ (انتهای خط)

• شیرپروانه ای چدنی ویفری لاگ (انتهای خط) براساس استاندارد DIN EN 593 (DIN 3354) طراحی و تولید می گردد.

• سوراخکاری شیر پروانه ای چدنی ویفری لاگ (انتهای خط) بر اساس استاندارد DIN EN 1092-2 (DIN 2501) صورت می پذیرد.

• شیر پروانه ای ویفری لاگ (انتهای خط) از جنس چدن داکتیل GGG40 ( EN-GJS-400-15) تولید می گردد.

• رینگ و شفت و پیچ و مهره مورد استفاده در شیرهای پروانه ای چدنی فلنجدار از استنلس استیل 1.4021 (AISI 420) تولید خواهد شد.

• لاستیک آبندی شیرهای پروانه ای چدنی ویفری لاگ (انتهای خط) از جنس NBR و EPDM بر اساس نوع سیال، دما، که از سوی مشتری اعلام خواهد شد در این شیرآلات مورد استفاده قرار می گیرند.

• روی شیرآلات پروانه ای ویفری لاگ (انتهای خط) نیز گیربکس IP67 مطابق با استاندارد 60529 EN نصب خواهد شد.

•


• برای پوشش شیرآلات پروانه ای از رنگ پودری اپوکسی با پاشش به روش الکترو استاتیک که ضخامت آن حداقل 250 میکرون در نظر گرفته می شود.

• تست هیدرواستاتیک نیز برای میزان استحکام بدنه و آبندب نیز مطابق استاندارد DIN EN 12266-1 برای کلیه شیرآلات تولید مورد استفاده قرار خواهد گرفت.

• شیرآلات پروانه ای ویفری لاگ (انتهای خط) اهرمی در حال حاضر از سایز 1 اینچ تا سایز 10 اینچ در فشار .PN16.PN10 در براساس سفارش مشتری و اعلام زمان تحویل قابلیت تولید و عرضه را دارد.

•


• شیرآلات پروانه ای ویفری لاگ (انتهای خط) گیربکسی در حال حاضر از سایز 1 اینچ تا سایز 48 اینچ در فشار .PN16.PN10 در براساس سفارش مشتری و اعلام زمان تحویل قابلیت تولید و عرضه را دارد.

شیرهای پروانه ای برنزی بنام شیرهای آب شور نیز شناخته می شوند، که آلیاژ به کار رفته در شیرآلات برزنی که از آلیاژ  نيکل- آلومينيوم – برنز (Bz-Al-Ni) بوده که شیرآلات پروانه ای برنزی نیز بر اساس همین نوع آلیاژ و مطابق با استاندارد  ASTM B148 در دو نوع ویفری (بین فلنجی) و ویفری لاگ تایپ (انتهای خط) تولید و تامین می گردد.

این نوع شیرآلات پروانه ای برنزی در صنایع اکتشاف و استخراج نفت و گاز و همچنین با توجه مقاومت این شیرها در مقابل آب شور در صنایع دریایی و کشتی رانی جهت قطع و وصل جریان بسیار دارای کاربرد می باشند.

همچنین با توجه به توانمندی های تولید امکان عرضه شیر های پروانه ای ویفری و یا حتی لاگ تایپ در نوع بدنه چدن داکتیل GGG 40 با دیسک نیکل-آلومینیوم-برنز (Bz-Al-Ni) در جاهایی که صرفاً فقط سیال با قیمت دیسک در تماس بوده کاربرد دارد که علاوه بر عمر شیر در قیمت ها نیز صرفه جویی لازم صورت می پریذد و هم اینکه شیرآلات تماماً نیکل - آلومینیوم- برنز نیز عرضه خواهد شد که این شیر حتی در سطوحی که شیر با سیال در تماس بوده نیز کاربرد دارد.

شفت و همچنین پیچ و مهره های شیر پروانه ای برنزی از آلیاژ نیکل و مس مطابق با استاندارد ASTM B164  UNS. No.4400 و با نام تجاری (400 Monel) تولید می گردد.

لاستیک آبندی در شیرآلات برنزی می تواند بر اساس درخواست مشتری NBRT. EPM. VITON OR PTFE نیز درخواست شود.

تست هیدرواستاتیک شیرآلا پروانه ای برنزی نیز برای میزان استحکام بدنه و آبندی نیز مطابق استاندارد DIN EN 12266-1 برای کلیه شیرآلات تولید مورد استفاده قرار خواهد گرفت.

شیرهای پروانه ای نیز از سایز 1 اینچ تا 24 اینچ بر اساس استاندارد DIN و ANSI قابلیت تولید، تامین و عرضه را دارد.
