منابع تغذیه سوئیچینگ

امروزه با پیشرفته‌تر شدن تجهیزات الکترونیکی، استفاده از انواع بردهای الکترونیکی در لوازم خانگی، صنعتی و دیجیتال بیشتر از همیشه شده است.خرابی بردها می‌تواند باعث از کار افتادن کامل دستگاه و تحمیل هزینه‌های سنگین تعویض شود. در بسیاری از موارد، تعمیر تخصصی برد راه حلی سریع‌تر و مقرون‌به‌صرفه‌تر از خرید قطعات جدید است.

ما در مجموعه الکتروتعمیر(ٍElectroTameer) با تکیه بر تجربه، دانش‌فنی و تجهیزات‌ تخصصی، آماده‌ایم تا انواع منابع تغذیه سوئیچینگ را با دقت و کیفیت بالا عیب‌یابی و تعمیر کنیم. هدف ما ارائه خدماتی مطمئن، سریع و اقتصادی برای بازگرداندن عملکرد دستگاه‌های شماست.

رضایت مشتری، کیفیت تعمیرات و پشتیبانی واقعی، اولویت اصلی تیم ماست. اگر برد دستگاه شما دچار مشکل شده، کافی است با ما در ارتباط باشید تا بهترین راه‌کار‌ها را به شما ارائه دهیم.

برای تعمیر منابع تغذیه سوئیچینگ با ما در تماس باشید:





منبع تغذیه سوئیچینگ چیست؟

نحوه عملکرد منبع تغذیه سوئیچینگ

کاربردهای رایج

دلایل خرابی منبع تغذیه سوئیچینگ

مراحل تعمیر منبع تغذیه سوئیچینگ

گالری

نقشه

تماس با ما

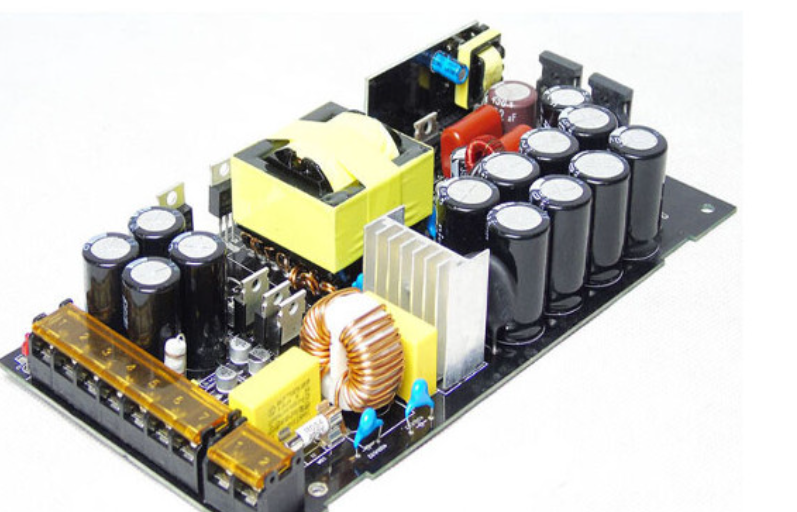

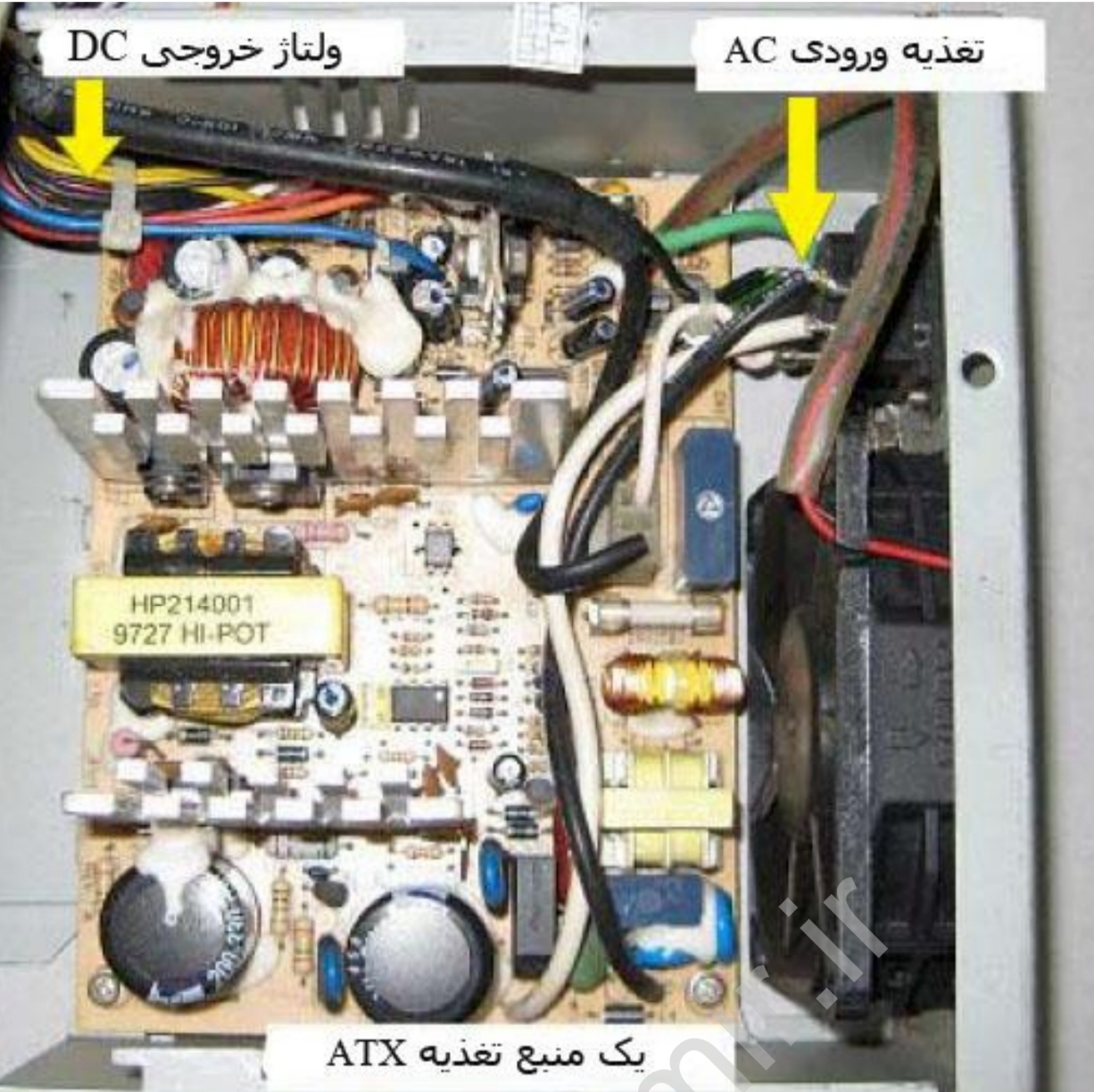

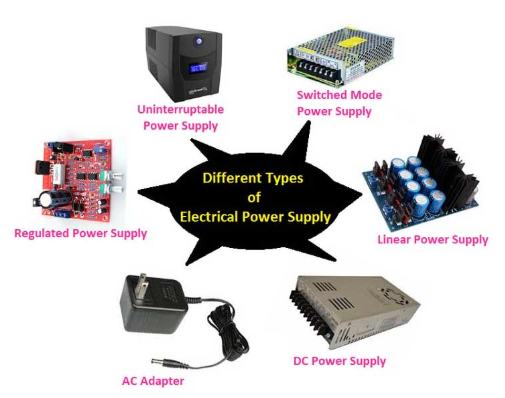

منبع تغذیه سوئیچینگ (که به اختصار SMPS یا Switched-Mode Power Supply نیز نامیده می‌شود)، نوعی منبع تغذیه است که از یک رگولاتور سوئیچینگ برای تبدیل انرژی الکتریکی (مثلاً از برق شهر به ولتاژهای پایین‌تر و پایدار) استفاده می‌کند.



برای تعمیر منابع تغذیه سوئیچینگ، ابتدا باید نحوه عملکرد آن را بدانیم.

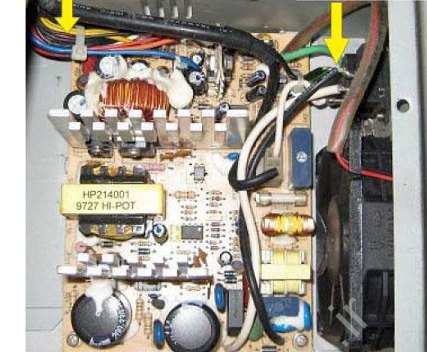

نحوه عملکرد (به زبان ساده)

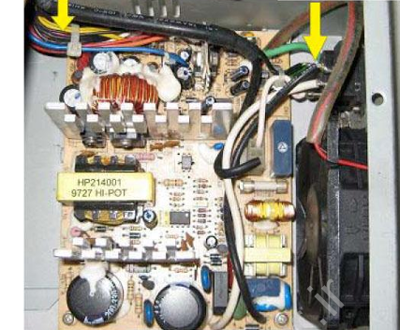

در یک منبع تغذیه سوئیچینگ، برخلاف روش‌های قدیمی که ولتاژ را با "کاهش مستقیم" تنظیم می‌کردند، از یک قطعه الکترونیکی (معمولاً یک ترانزیستور مثل MOSFET) استفاده می‌شود که با سرعت بسیار بالا (هزاران بار در ثانیه یا همان فرکانس بالا) قطع و وصل می‌شود.

- مدولاسیون پهنای پالس (PWM): این قلب تپنده سوئیچینگ است. دستگاه با تغییر دادن زمانِ "روشن" بودن و "خاموش" بودن ترانزیستور در هر سیکل، میزان انرژی عبوری را کنترل می‌کند. اگر ولتاژ خروجی کم شود، زمان روشن بودن افزایش می‌یابد و بالعکس.
- ترانسفورماتور فرکانس بالا: چون فرکانس قطع و وصل شدن بسیار بالاست، می‌توان از ترانسفورماتورهای بسیار کوچک استفاده کرد (در حالی که در منابع خطی، ترانسفورماتورها بسیار بزرگ و سنگین هستند).

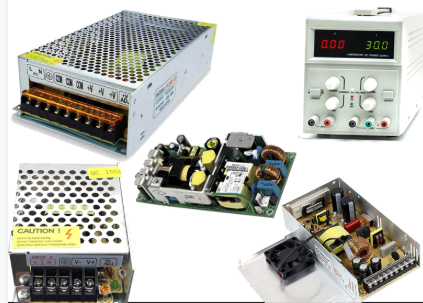

 تقریباً در تمام دستگاه‌های الکترونیکی امروزی از این منابع استفاده می‌شود:

- شارژر موبایل و لپ‌تاپ.

- کامپیوترهای شخصی (Power Supply کیس).

- تلویزیون‌ها و تجهیزات مخابراتی.

-گیرنده دیجیتال

-دستگاه  DVD و پخش کننده‌ها

-ماکروویو

- صنایع (برای تبدیل ولتاژ در دستگاه‌های کنترل صنعتی).





بنابراین تعمیر منابع تغذیه سوئیچینگ یعنی تعمیر تمام دستگاه‌های الکترونیکی امروزی!
خلاصه: اگر به دنبال دستگاهی سبک، کوچک و کم‌مصرف هستید، سوئیچینگ انتخاب است؛ اما اگر دستگاهی با خروجی بسیار خالص و بدون نویز برای تجهیزات صوتی یا پزشکی حساس نیاز دارید، ممکن است منبع تغذیه خطی* اولویت داشته باشد.

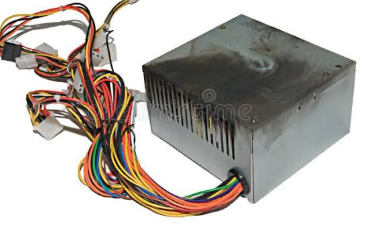

نیاز به تعمیر منابع تغذیه سوئیچینگ (SMPS)  دلایل بسیار متنوعی دارد، از نوسانات ناگهانی برق گرفته تا فرسودگی قطعات داخلی. از آنجایی که این منابع دارای مدارات پیچیده و فرکانس‌های بالا هستند، خرابی یک قطعه کوچک می‌تواند کل سیستم را از کار بیندازد.
دلایل اصلی خرابی را می‌توان در چند دسته کلی طبقه‌بندی کرد:
 ۱. نوسانات و آسیب‌های ورودی (شایع‌ترین دلیل)

-افزایش ناگهانی ولتاژ (Voltage Spikes/Surges): برخورد صاعقه یا نوسانات شدید شبکه برق می‌تواند باعث سوختن فوری فیوز، پل دیود (Bridge Rectifier) و خازن‌های اصلی ورودی شود.
- افت ولتاژ شدید: اگر ولتاژ ورودی بیش از حد افت کند، منبع تغذیه تلاش می‌کند برای حفظ توان خروجی، جریان بیشتری بکشد که منجر به داغ شدن بیش از حد ترانزیستورهای سوئیچینگ و در نهایت سوختن آن‌ها می‌شود.

 ۲. فرسودگی قطعات (عامل زمان)
- خشک شدن خازن‌های الکترولیتی: این یکی از کلاسیک‌ترین دلایل خرابی است. خازن‌های الکترولیتی دارای ماده‌ای مایع در داخل خود هستند که با گذشت زمان و گرمای محیط، تبخیر یا خشک می‌شود. این کار باعث تغییر ظرفیت خازن، افزایش ESR (مقاومت سری معادل) و در نهایت نوسانات در خروجی یا خاموش شدن کامل دستگاه می‌شود.
- عمر مفید قطعات نیمه‌هادی: ترانزیستورها (MOSFETها) و دیودهای سریع (Fast Recovery Diodes) تحت فشار سوئیچینگ مداوم، دچار استهلاک می‌شوند.

 ۳. مدیریت حرارت و استرس حرارتی
- گرما و تجمع گرد و غبار: منابع سوئیچینگ در اثر کارکرد بالا تولید گرما می‌کنند. اگر فن خنک‌کننده خراب شود یا گرد و غبار مسیر تهویه را مسدود کند، دما بالا می‌رود. افزایش دما باعث کاهش طول عمر قطعات و در نهایت سوختن MOSFETها یا دیودهای خروجی می‌شود.
- چرخه‌های حرارتی (Thermal Cycling): گرم و سرد شدن مداوم قطعات (هنگام روشن و خاموش شدن) باعث ایجاد فشار مکانیکی در اتصالات لحیم‌کاری شده و ممکن است باعث ترک خوردن لحیم‌ها یا آسیب به ساختار داخلی قطعات شود.

۴. خرابی مدار کنترل و بازخورد (Feedback)
- خرابی اپتوکوپلر (Optocoupler): در اکثر منابع تغذیه سوئیچینگ، برای جدا کردن بخش پرولتاژ از بخش کم‌ولتاژ و در عین حال انتقال اطلاعات ولتاژ، از اپتوکوپلر استفاده می‌شود. اگر اپتوکوپلر خراب شود، مدار کنترل نمی‌تواند ولتاژ خروجی را تنظیم کند؛ این اتفاق یا باعث می‌شود خروجی کلاً قطع شود یا (خطرناک‌تر) ولتاژ خروجی ناگهان به شدت بالا برود و دستگاه‌های متصل را بسوزاند.
- خرابی آی‌سی PWM: این آی‌سی مغز متفکر مدار است که فرمان قطع و وصل شدن را صادر می‌کند. هرگونه اختلال در این آی‌سی منبع تغذیه سوئیچینگ را از کار می اندازد.

و...



هشدار امنیتی:* کار با منابع تغذیه سوئیچینگ بسیار خطرناک است. حتی پس از قطع برق، خازن‌های اصلی ورودی می‌توانند ولتاژ بسیار بالایی (حدود ۳۰۰ ولت DC) را برای مدتی ذخیره کنند که باعث شوک الکتریکی مرگبار می‌شود. هنگام تعمیر منابع تغذیه سوئیچینگ همیشه از تجهیزات حفاظتی استفاده کنید.

 مراحل استاندارد عیب‌یابی و تعمیر منابع تغذیه سوئیچینگ به صورت گام‌به‌گام :

 ۱. آماده‌سازی و ابزار مورد نیاز
برای تعمیر منابع تغذیه سوئیچینگ و برای کار حرفه ای به این ابزارها نیاز دارید:
- مولتی‌متر (برای تست ولتاژ و مقاومت)
- هویه و مکنده (برای تعویض قطعات)
- تستر ESR (بسیار مهم برای تست خازن‌های الکترولیتی)
- اسیلوسکوپ (برای مشاهده سیگنال‌های PWM در مراحل پیشرفته)
- لامپ سری (برای تست منبع تغذیه پس از تعمیر جهت جلوگیری از آسیب بیشتر در صورت اتصال کوتاه)

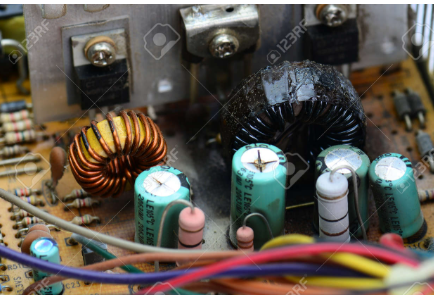

 ۲. مرحله اول: بازرسی ظاهری (Visual Inspection)
اولین قدم در تعمیر منابع تغذیه سوئیچینگ، قبل از روشن کردن یا تست با مولتی‌متر، با دقت مدار را نگاه کنید:
- آیا قطعه‌ای سوخته یا سیاه شده است؟
- آیا خازن‌های الکترولیتی باد کرده‌اند یا نشتی دارند؟
- آیا قطعات (مثل مقاومت‌ها یا دیودها) تغییر رنگ داده‌اند؟
- آیا مسیرهای مسی (Trace) روی برد سوخته یا قطع شده‌اند؟

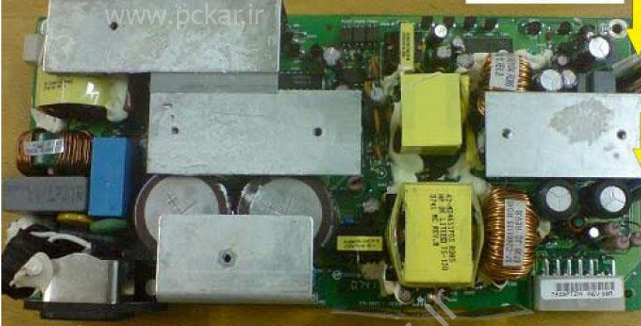

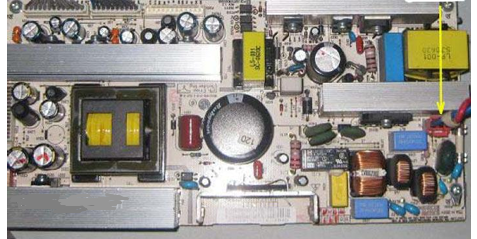

 ۳. مرحله دوم: بررسی بخش ورودی (Primary Side)
اگر منبع تغذیه اصلاً روشن نمی‌شود یا فیوز می‌سوزد، مشکل معمولاً در این بخش است:
- فیوز (Fuse): اگر فیوز سوخته، هرگز آن را مستقیم وصل نکنید! سوختن فیوز نشانه یک اتصال کوتاه در بخش اصلی است.
- پل دیود (Bridge Rectifier): دیودهای پل را چک کنید که اتصال کوتاه نباشند.
- خازن اصلی (Bulk Capacitor): ولتاژ خروجی خازن بزرگ ورودی را چک کنید (در برق ۲۲۰ ولت باید حدود ۳۱۰ ولت DC باشد).
- مدار EMI/Varistor: بررسی کنید که آیا قطعات محافظ در برابر نوسانات برق آسیب دیده‌اند یا خیر.

خرابی موارد بالا از رایج ترین موارد در تعمیر منابع تغذیه سوئیچینگ است.

 ۴. مرحله سوم: بررسی بخش سوئیچینگ (Switching Stage)
این قلب تپنده مدار و مهم ترین بخش در تعمیر منابع تغذیه سوئیچینگ است:
- آی‌سی سوئیچینگ (PWM Controller): اگر آی‌سی سوئیچینگ آسیب دیده باشد، مدار فرمان نمی‌دهد.
- ترانزیستور یا MOSFET قدرت: این قطعه معمولاً در اثر فشار زیاد یا داغ شدن می‌سوزد. با مولتی‌متر در حالت تست دیود، اتصال کوتاه بودن پایه Drain و Source را چک کنید.
- ترانسفورماتور اصلی:اگر احساس می‌کنید ترانس سوخته است (بوی سوختگی یا تغییر وزن)، تست کردن آن سخت است و معمولاً باید تعویض شود.
 ۵. مرحله چهارم: بررسی بخش خروجی و فیدبک (Secondary Side)اگر ولتاژ ورودی درست است اما خروجی ندارید یا ولتاژ بسیار ناپایدار است:

- دیودهای خروجی (Schottky Diodes): این دیودها در فرکانس بالا کار می‌کنند. اگر اتصال کوتاه باشند، منبع تغذیه بلافاصله فیوز می‌سوزاند.
- خازن‌های خروجی: حتی اگر ظاهر خازن خوب باشد، ممکن است از نظر الکتریکی (ESR) ضعیف شده باشند. حتماً با تستر ESR آن‌ها را تست کنید.
- مدار فیدبک (Optocoupler & TL431): اپتوکوپلر وظیفه انتقال اطلاعات ولتاژ از خروجی به بخش کنترلر را دارد. اگر این قطعه خراب باشد، ولتاژ خروجی یا خیلی زیاد می‌شود یا کلاً صفر است.

 ۶. مرحله پنجم: تست نهایی با لامپ سری

آخرین قدم در تعمیر منابع تغذیه سوئیچینگ پس از تعویض قطعات، منبع تغذیه را مستقیم به برق شهر وصل نکنید. از یک لامپ سری (یک لامپ رشته‌ای قدیمی که به صورت سری با منبع تغذیه قرار می‌گیرد) استفاده کنید.
- اگر لامپ خیلی روشن شد، یعنی هنوز اتصال کوتاه وجود دارد.
- اگر لامپ کمی روشن شد و بعد کم‌نور شد، یعنی مدار سالم است و می‌تواند کار کند.
