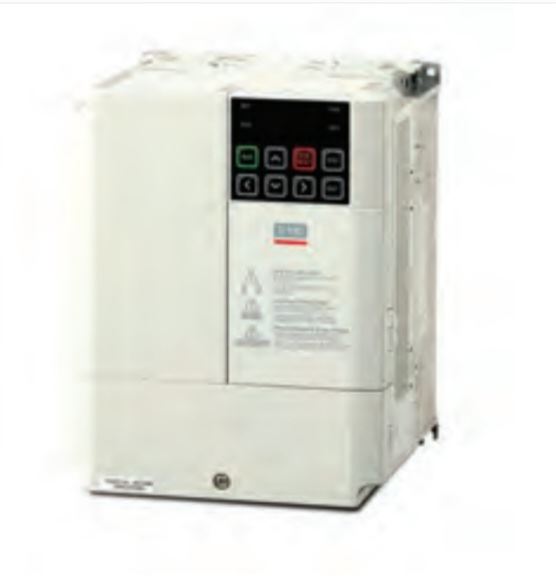

مختلف اين نمونه شامل اين موارد است:

الف: صفحه كليد: در اين نمونه درايو

صفحه كليد شامل شش كليد شستی،

يك پتانسيومتر، يك صفحه نمایش و

ِ چهار عدد سون ِسگمنت دیودی است.

كليد Enter براي فرمان حركت موتور

الكتريكي و كليد Stop براي فرمان

توقف موتور الكتريكي است. از كليد

Enter برای تأیید و ذخیره یک مقدار

تغییریافته استفاده میشود. کلیدهای

جهتدار برای حرکت بین پارامترها و

انتخاب آنها یا برای حرکت بین متغیرها

و کم و زیاد کردن مقدار آنها به کار

میرود.

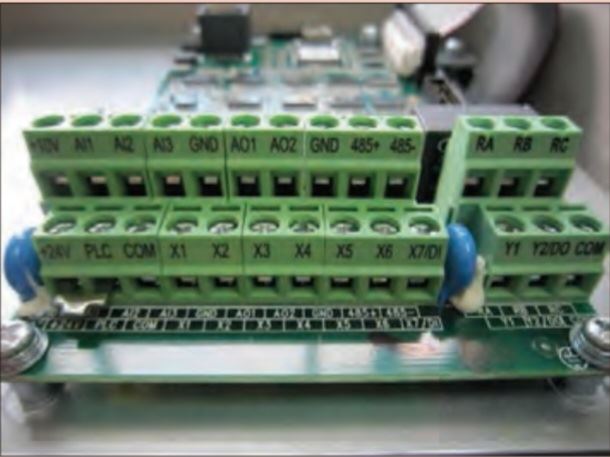

ب: وروديها وخروجيها: وروديها

و خروجيهاي اينورتر داراي ورودي

و خروجيهاي آنالوگ و ديجيتال و

خروجي رلهاي است. ورودي قدرت

اينورتر نيز سه فاز يا تك فاز است

تابلوهای برق فشار ضعیف محفظهای برای

نصب تجهیزات قطع و وصل، حفاظتی،

اندازهگیری و پریز میباشد.

این تابلوها تا سطح ولتاژ 1000V جریان

متناوب AC و 1500V جریان مستقیم

DC طراحی و ساخته میشوند. این تابلوها

قابلیت نصب ثابت را دارند. )

تابلوهای برق فشار ضعیف بر اساس استاندارد

IEC به پنج دسته تقسیم میشوند.

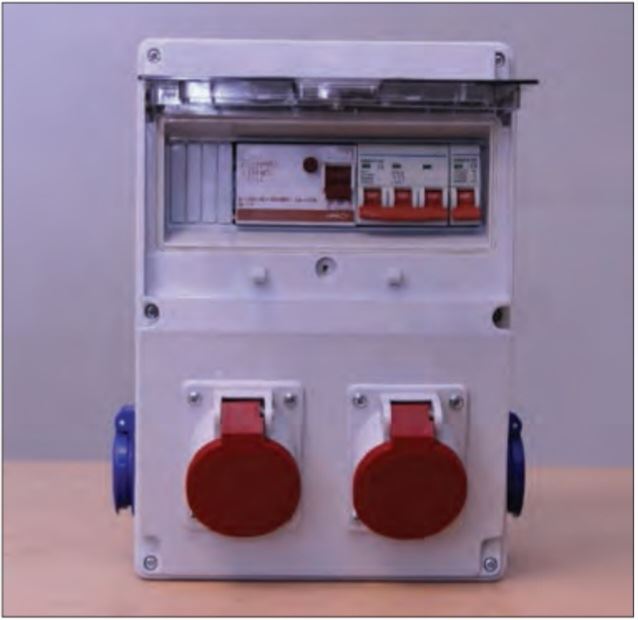

ـ تابلو برق کارگاهی ACS

ـ تابلو برق توزیع واحد مسکونی DBO

ـ تابلو برق قدرت و کنترل PSC

ـ تابلو برق قدرت توزیع PENDA

ـ تابلو BTS

دسته بندی تابلوهای برق فشار ضعیف

موتورهاي الكتريكي به كمك اينورتر داراي مزيتهاي زيادي است. بهمين دليل امروزه در صنايع و حتي لوازم خانگي جديد مانند كولرهاي گازي، موتورهاي الكتريكي به كمك اينورتر راهاندازي ميشود )بهطوركلي ميتوان گفت وقتي يك موتور الكتريكي از طريق اينورتر راهاندازي ميشود، اگر پارامترهاي اينورتر درست تنظيم شده باشد سيم پيچهاي موتور الكتريكي هرگز نميسوزد. بههمين دليل اينورتر ضمن داشتن مزاياي زياد در راهاندازي وتوقف موتور الكتريكي، محافظ بسيار خوب موتور الكتريكي است. راهاندازي موتور الكتريكي با استفاده از مدارهاي راهاندازي متداول مانند مدار راهاندازي ستاره ـ مثلث يا راهاندازي مستقيم همراه با شوكهاي الكتريكي و مكانيكي است. راهاندازي موتورالكتريكي با اينورتر يك نوع راهاندازي نرم برای

موتور الكتريكي است که مزایای زیرا به همراه دارد:

۱_صرفه جویی در مصرف انرژی بهطوری که ظرف مدت یک الی یک و نیم

سال، هزینه خود اینورتر از بابت صرفهجویی در مصرف انرژی جبران میشود

بهدست میآید.

۲_کاهش توان غیر مؤثر مصرفی بهدلیل داشتن بانک خازنی در اینورتر

حذف جریان راه اندازی زیاد.

۳_رفع ناهنجاریهای مکانیکی عدم ایجاد ضربه و بهتبع آن عدم خرابی فونداسیون و ..(عدم خرابی یاتاقانها، برینگها و بلبرینگهای موتور الکتریکی.

۴_عدم خرابی سیستم انتقال نیرو از موتور به بار مکانیکی )مانند تسمهها، چرخ زنجیرها و ..

۵_عدم خرابی گیربکسهای تبدیل دور

۶_محدود کردن جریان راهاندازي

۷_عدم نیاز به خازنهای اصالح ضریب توان کسینوس فی

۸_عدم نیاز به حالت ستاره و مثلث هنگام راهاندازی موتور

۹_امکان قطع و وصل اضطراری از راه دور

۱۰_عدم نیاز به کلیدهای قطع و وصل قدرت

۱۱_امکان تعداد دفعات قطع و وصل زیاد در زمان کوتاه

۱۲_امکان داشتن دور ثابت و مستقل از بار شبیه موتور سنکرون

۱۳<به سادگی و بدون هیچگونه تجهیزاتی اینورتر میتواند جهت گردش روتور موتور را عوض کند.

۱۴_امکان غیر فعال یک جهت گردش موتور

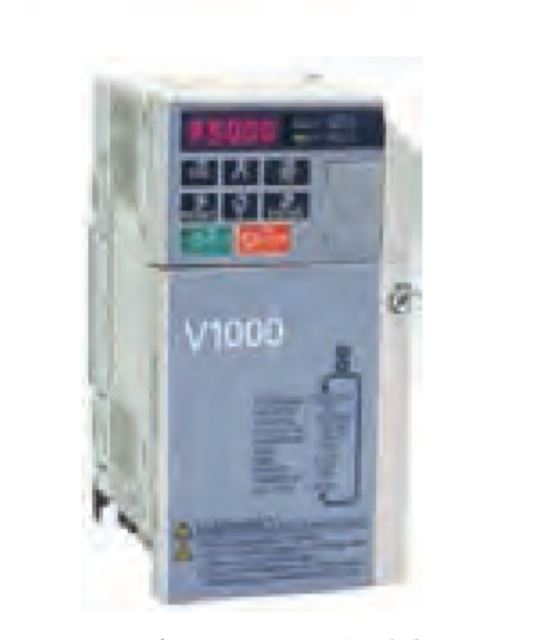

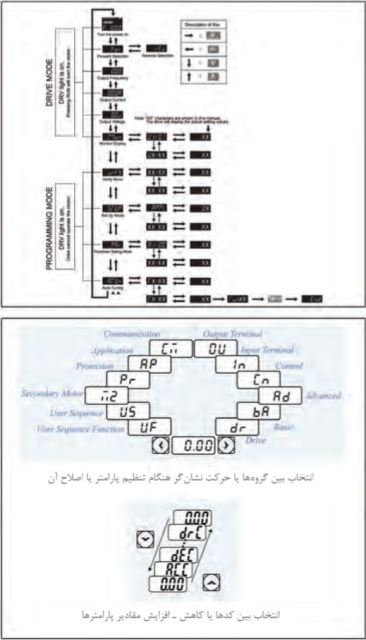

تنظیمات اینورترها بهطور کلی به دو گروه اصلی تقسیم میشود. در شکل ٦ ،دو نمونه تنظیمات کلی مربوط به دو

مدل مختلف اینورتر نشان داده شده است. ساختار کلی تنظیمات مدلهای دیگر اینورتر مشابه این دو نمونه است.

✅️باید در مکانی نصب شود که شرایط محیطی زیر در آن مکان برقرار باشد.

✅️محل نصب باید فاقد گازهای خورنده باشد.

✅️محل نصب باید فاقد گازهای قابل احتراق باشد.

✅️در محل نصب مه و گردوغبار نباشد.

✅️دمای محیط بین 10 -درجه سانتیگراد الی 50 درجه سانتیگراد باشد.

✅️رطوبت نسبی محیط از RH %90 کمتر باشد.

✅️میزان لرزش بسیار کم باشد.

✅️در معرض مستقیم نور آفتاب نصب نشود.

ً✅️آن را در یک جعبه با IP

✅️اگر مجبورید اینورتر را در جایی نصب کنید که گردو خاک زیاد است. حتمامدنظر قرار دهید.در این ارتباط به مناسب ضد گرد و خاک نصب کنید.نحوه خنک کردن اینورتر را حتماهمراه اینورتر به مشتری تحویل میدهند.

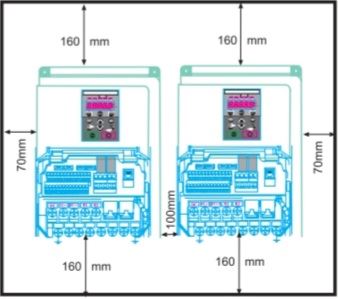

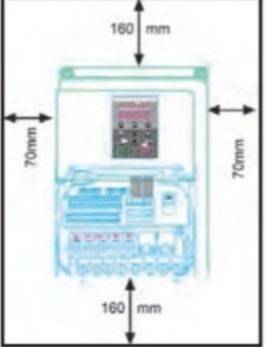

✅️دفترچه راهنمای اینورتر مراجعه کنید که معموالهنگام نصب اینورتر، باید هر چهار طرف آن سمت چپ، سمت راست، از باال و از پایین نسبت به دیوار و یا بدنه تابلو یا با وسایل جانبی نصب شده در کنار آن، یک حداقل فاصله وجود داشته باشد در این مورد باید .

نصب صحیح اینورتر در مکان مناسب، باید سیم‌کشی آن را انجام داد.

سیم‌کشی اینورتر شامل دو قسمت است:

الف( سیم کشی قسمت قدرت)

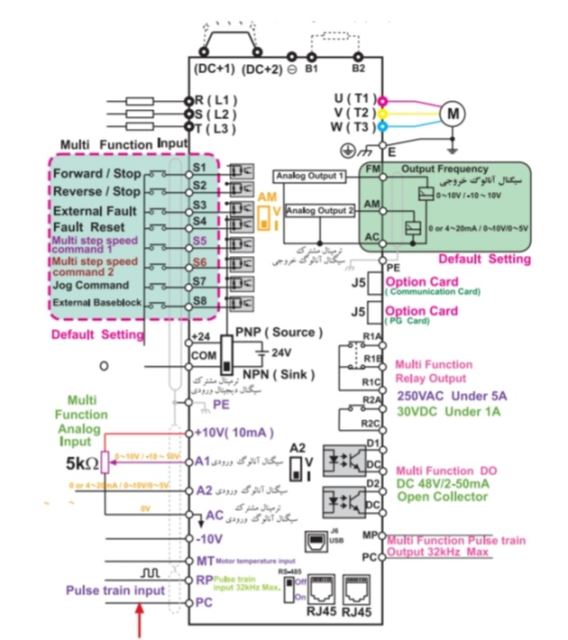

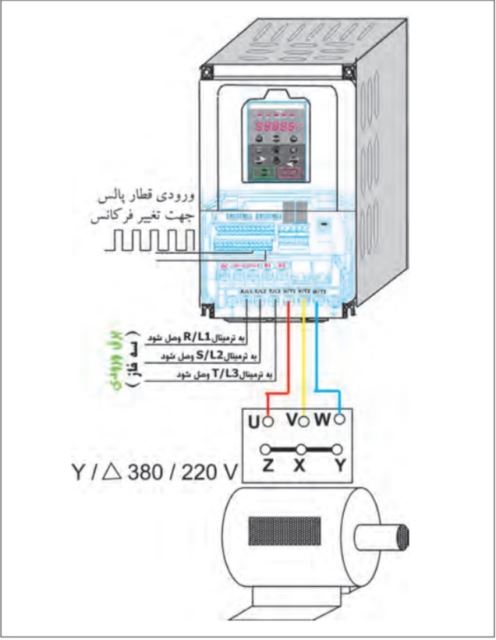

ب( سیم کشی قسمت فرمان )در صورت نیازسیم‌کشی قدرت شامل اتصال اینورتر به برق تکفازه و یا سه فازه( و اینورتر به موتور الکتریکی است.ترمینالهای قدرت برق ورودی اینورتر را با حروف L1 یا R و L2 یا S و L3 یا T نامگذاری می‌کنند. برق خیلی بزرگتر از ترمینالهای فرمان هستند باید سه فازه ورودی به این سه ترمینال که از نظر ابعاد معموالوصل نمود.نقشه سیم‌کشی اینورترها را در دفترچه راهنمای اینورتر رسم می‌کنند که ضمیمه اینورتر است معموال یک نمونه نقشه سیم‌کشی اینورتر را نشان میدهد.

نقشه سیم‌کشی اینورتر اطالعات کاملی از امکانات سختافزاری قابل دسترس اینورتر در اختیار کاربر قرار میدهد

1ـ سیمهای قسمت فرمان و کنترل را از کنار سیمهای قدرت و یا کابلهای فشار قوی عبور ندهید.

2ـ به هیچ عنوان در خروجی اینورتر خازنهای اصالح ضریب قدرت وصل نکنید.

3ـ اگر اینورتر در معرض خطر قرار گرفت بالفاصله آن را از برق جدا کنید.

بالفاصله بعد از قطع برق ممکن است بعضی از قطعات آن همچنان داغ باشند لذا در این مورد مواظب باشید.

4ـ سعی کنید هنگام نصب اینورتر ضربه به آن وارد نکنید.با دست خشک

5  ـ اگر خواستید درپوش )قاب( آن را باز کنید و یا آنرا خاموش و روشن کنید. حتما

این‌کار را انجام دهید.برقرار کنید.

6  ـ اتصال بدنه را حتما به صورت تصویری مشخص

7ـ نحوه باز کردن صحیح درپوش اینورتر، در راهنمای همراه اینورتر معموال

ً قبل از باز کردن درپوش )قاب( آن برای سیم‌کشی قسمت قدرت و فرمان، به کتابچه

می‌کنند

تمامی اینورترهایی که ساخته می شود، دارای بستر سخت افزاری 485-RS و پروتکل ارتباطی

امروز تقریباRTU Madbus هستند. این کانال ارتباطی قادر است اطالعات )Data )را بین اینورتر و سایر وسایلی که دارای کانال ارتباطی فوق باشند تبادل کند، مانند PLC یا مونیتور صنعتی )I.M.H )و یا سایر وسایل دیگر مجهز به این نوع کانال ارتباطی . یکی از موارد تبادل اطالعات بین اینورتر و سایر وسایل جانبی میتواند فرکانس باشد، یعنی به کمک ً مثال PLC و یا مونیتور صنعتی )I.M.H )میتوان مقدار فرکانس اینورتر را تغییر داد و یا هر لحظه مقدار فرکانس خروجی اینورتر را خواند.
