شرکت ایده پردازان تاسیسات کامیاب با بهره‌گیری از دانش فنی روز، تجربه عملی گسترده و تیمی متخصص، در زمینه طراحی، ساخت، نصب و راه‌اندازی انواع جرثقیل دروازه‌ای و صنعتی فعالیت دارد.

ما همواره تلاش نموده‌ایم با ارائه راهکارهای مهندسی‌شده، ایمن و مقرون‌به‌صرفه، پاسخگوی نیازهای صنایع مختلف در زمینه جابه‌جایی بارهای سنگین باشیم. کیفیت بالای محصولات، رعایت استانداردهای صنعتی، خدمات پس از فروش متعهدانه و پشتیبانی فنی مستمر از جمله مزایایی است که موجبات رضایت مشتریان ما را فراهم ساخته است.

مفتخریم که در مسیر توسعه زیرساخت‌های صنعتی کشور، همراه و هم‌افزای پروژه‌های کوچک و بزرگ ملی و خصوصی باشیم

انواع اصلی جرثقیل

• جرثقیل سقفی (Overhead Crane):
  این نوع جرثقیل در سوله‌ها و کارخانه‌ها نصب می‌شود و روی ریل‌هایی که در ارتفاع قرار دارند حرکت می‌کند؛ مناسب برای جابه‌جایی بارهای سنگین در محیط‌های صنعتی سرپوشیده است.

• جرثقیل دروازه‌ای (Gantry Crane):
  مشابه جرثقیل سقفی است اما بر روی پایه‌هایی در دو طرف قرار دارد و معمولاً در فضاهای باز مانند کشتی‌سازی و انبارهای بزرگ استفاده می‌شود.

• جرثقیل برجی (Tower Crane):
  در پروژه‌های ساختمانی بلندمرتبه کاربرد دارد و به دلیل ارتفاع زیاد و قدرت بلند کردن بارهای سنگین، در ساخت سازه‌های بلند استفاده می‌شود.

• جرثقیل موبایل (Mobile Crane):
  این نوع جرثقیل قابل حمل بوده و بر روی کامیون یا شاسی‌های خاص نصب می‌شود؛ برای پروژه‌های عمرانی، نصب تجهیزات و کارهای موقت کاربرد دارد.

• جرثقیل بازویی (Jib Crane):
  دارای بازوی چرخشی است که معمولاً در کنار خطوط تولید یا ایستگاه‌های کاری نصب می‌شود؛ مناسب برای حمل بارهای سبک در شعاع مشخص.

• جرثقیل کامیونی (Truck-mounted Crane):
  جرثقیلی است که روی شاسی کامیون نصب شده و با قابلیت تحرک بالا، در پروژه‌های ساختمانی و شهری استفاده می‌شود.

• جرثقیل ریلی (Rail-mounted Crane):
  بر روی ریل حرکت می‌کند و در بنادر و صنایع بزرگ برای جابه‌جایی کانتینرها و تجهیزات سنگین به‌کار می‌رود.

• جرثقیل خزنده (Crawler Crane):
  بر روی شنی‌های زنجیری حرکت می‌کند و دارای پایداری بالا در زمین‌های ناهموار است؛ معمولاً در پروژه‌های عمرانی سنگین کاربرد دارد.

•

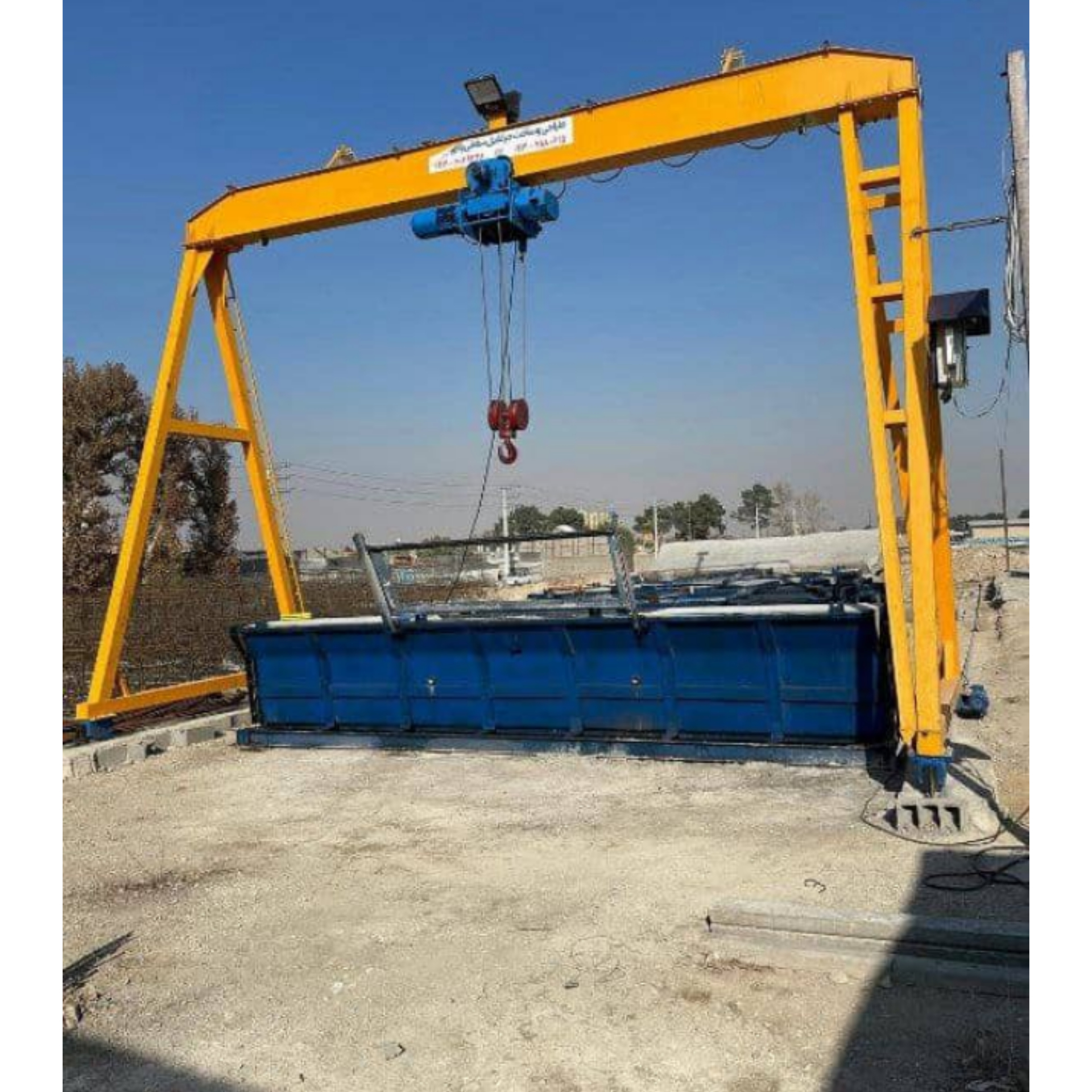

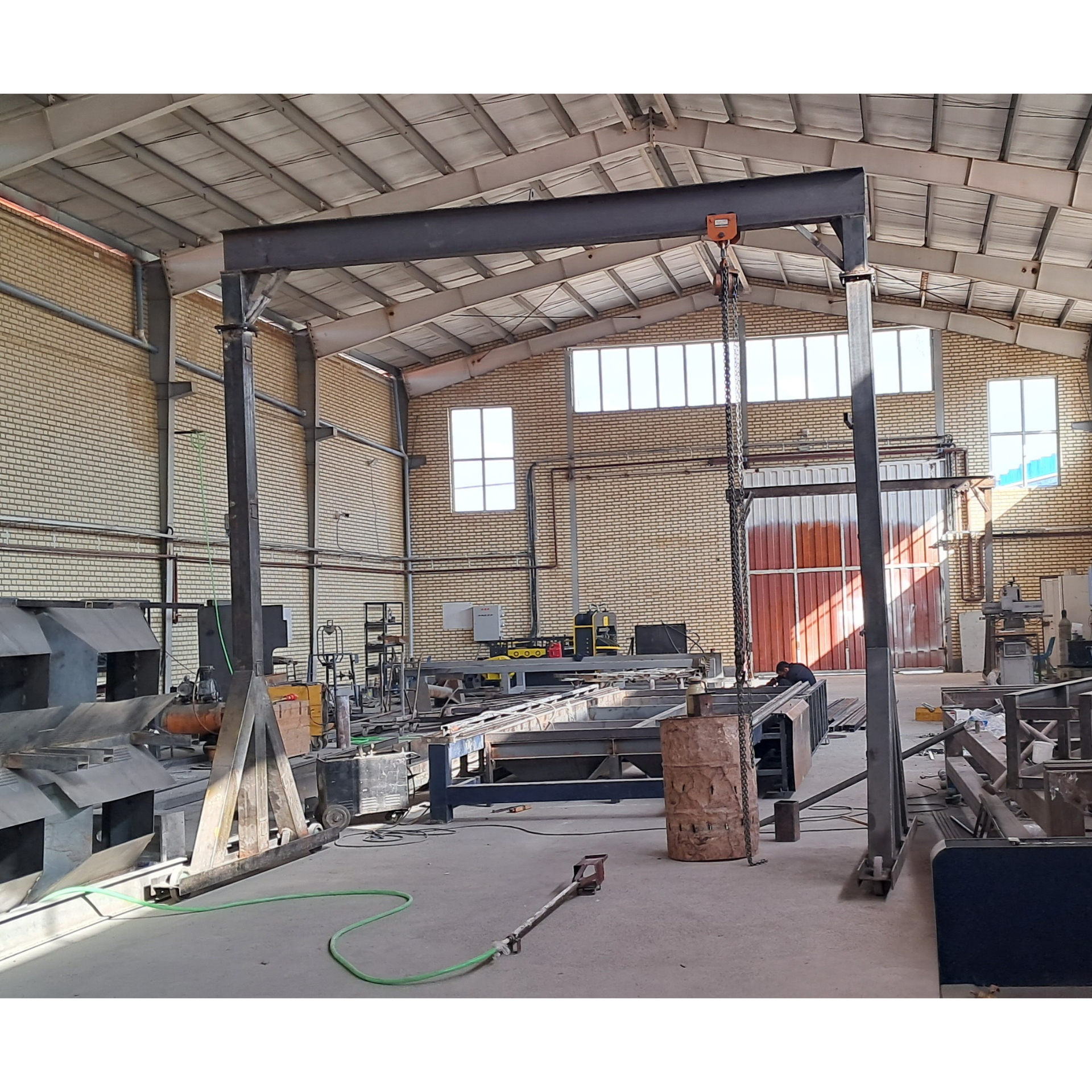

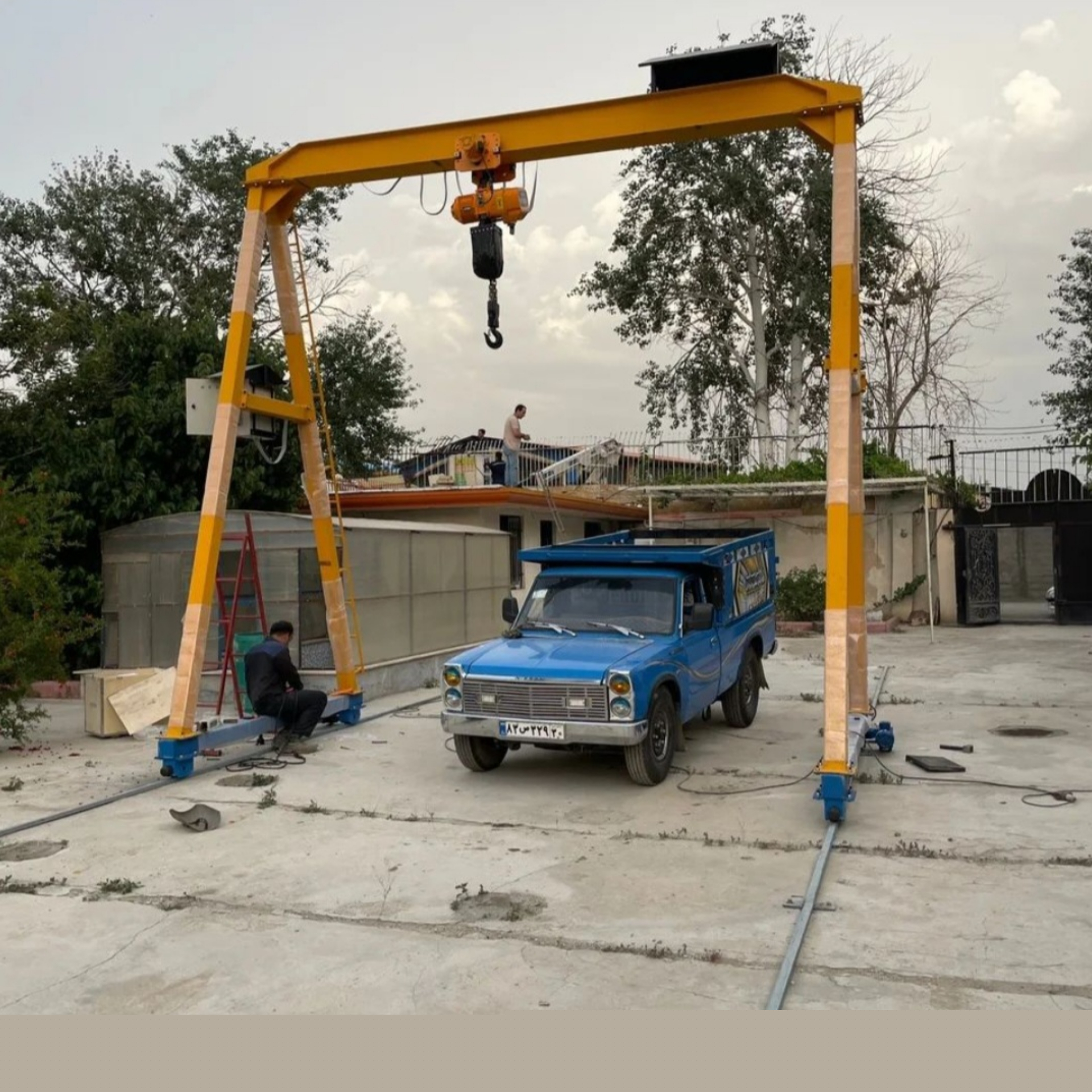

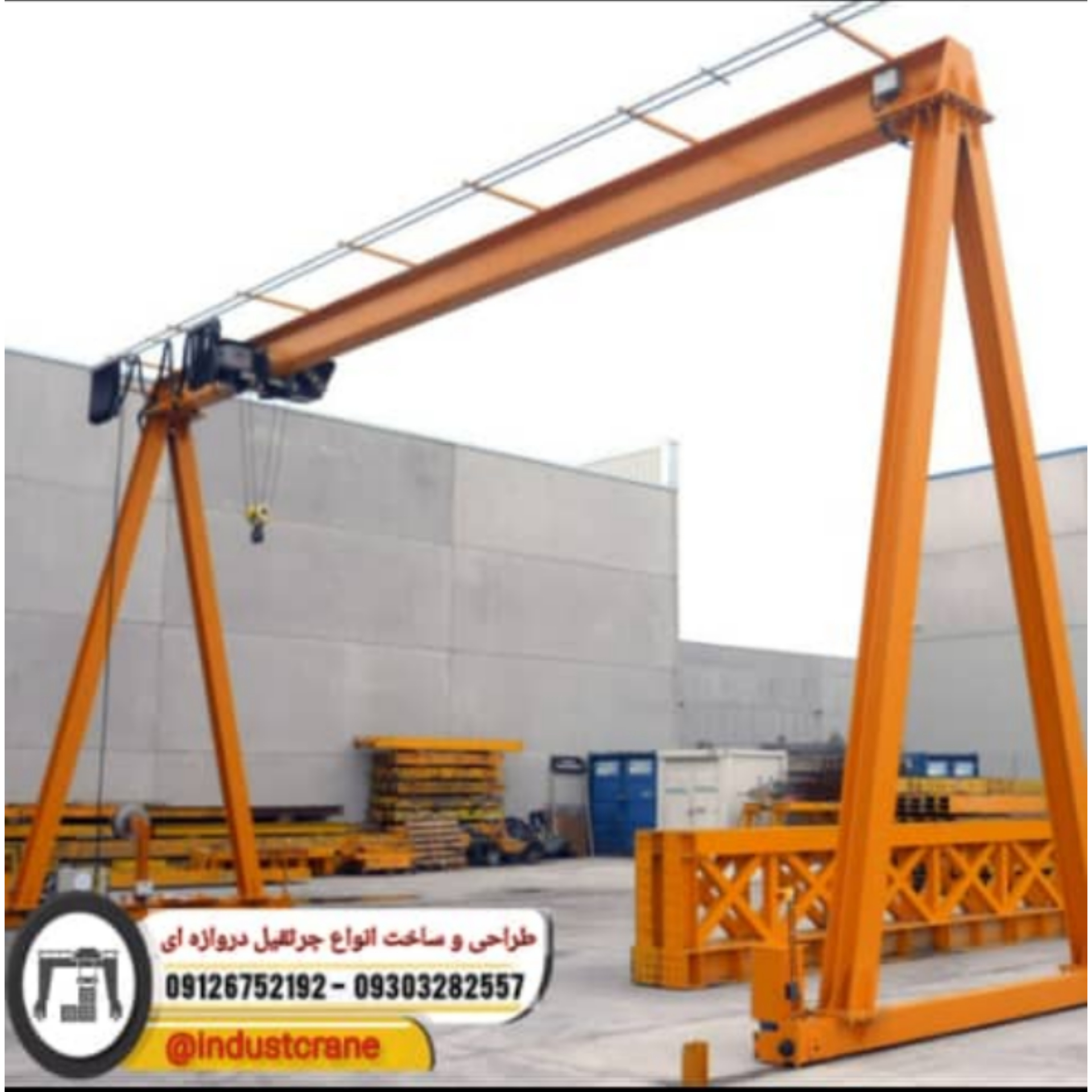

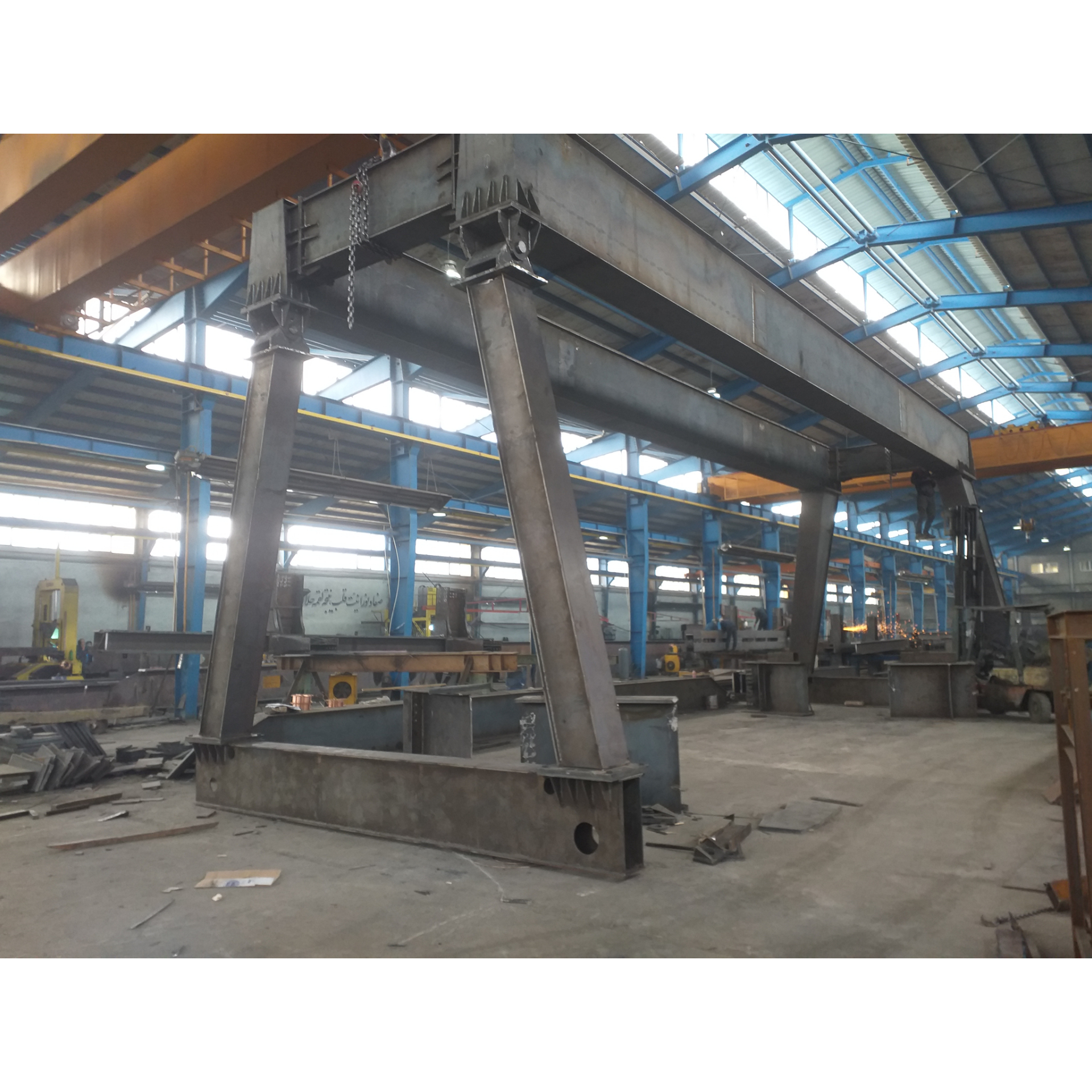

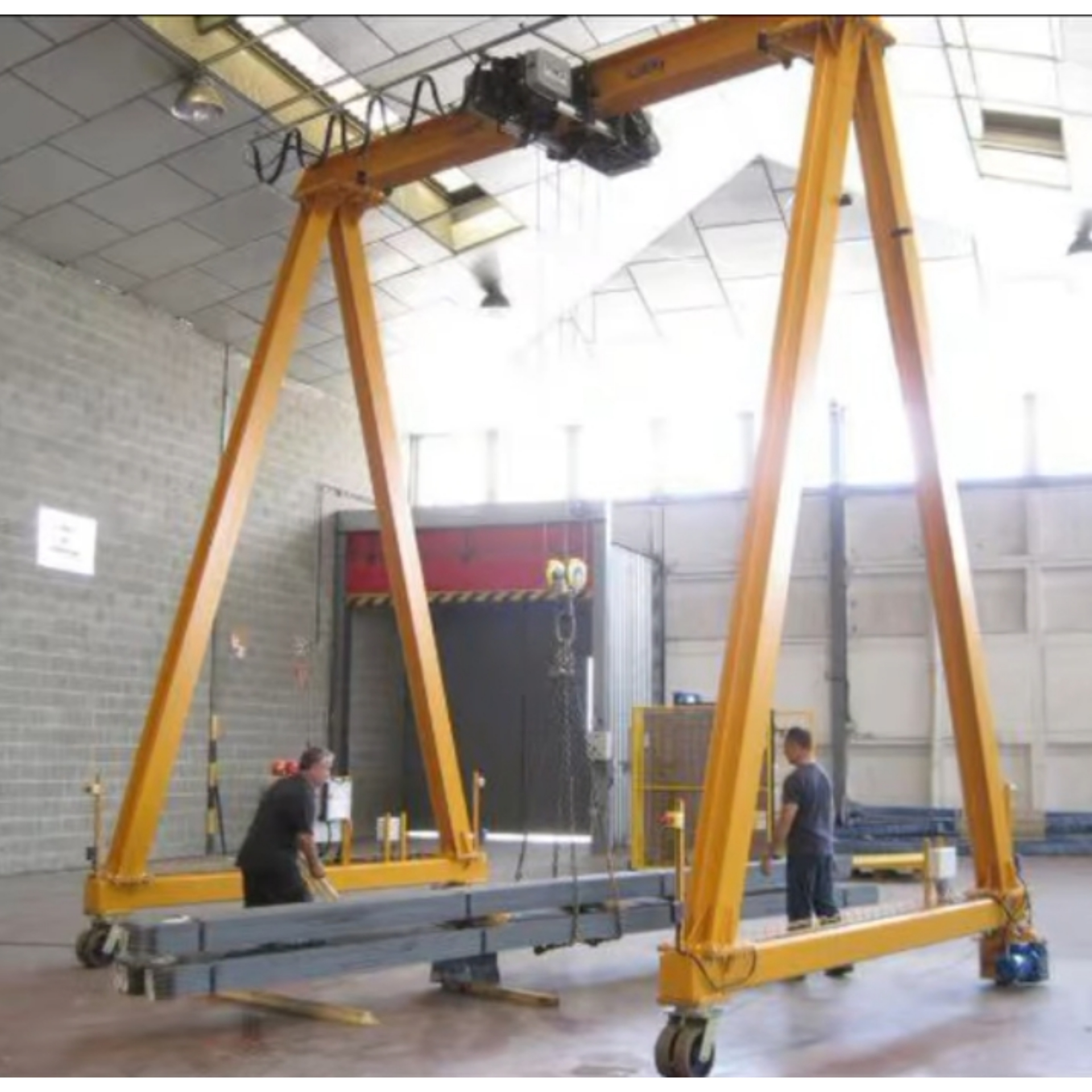

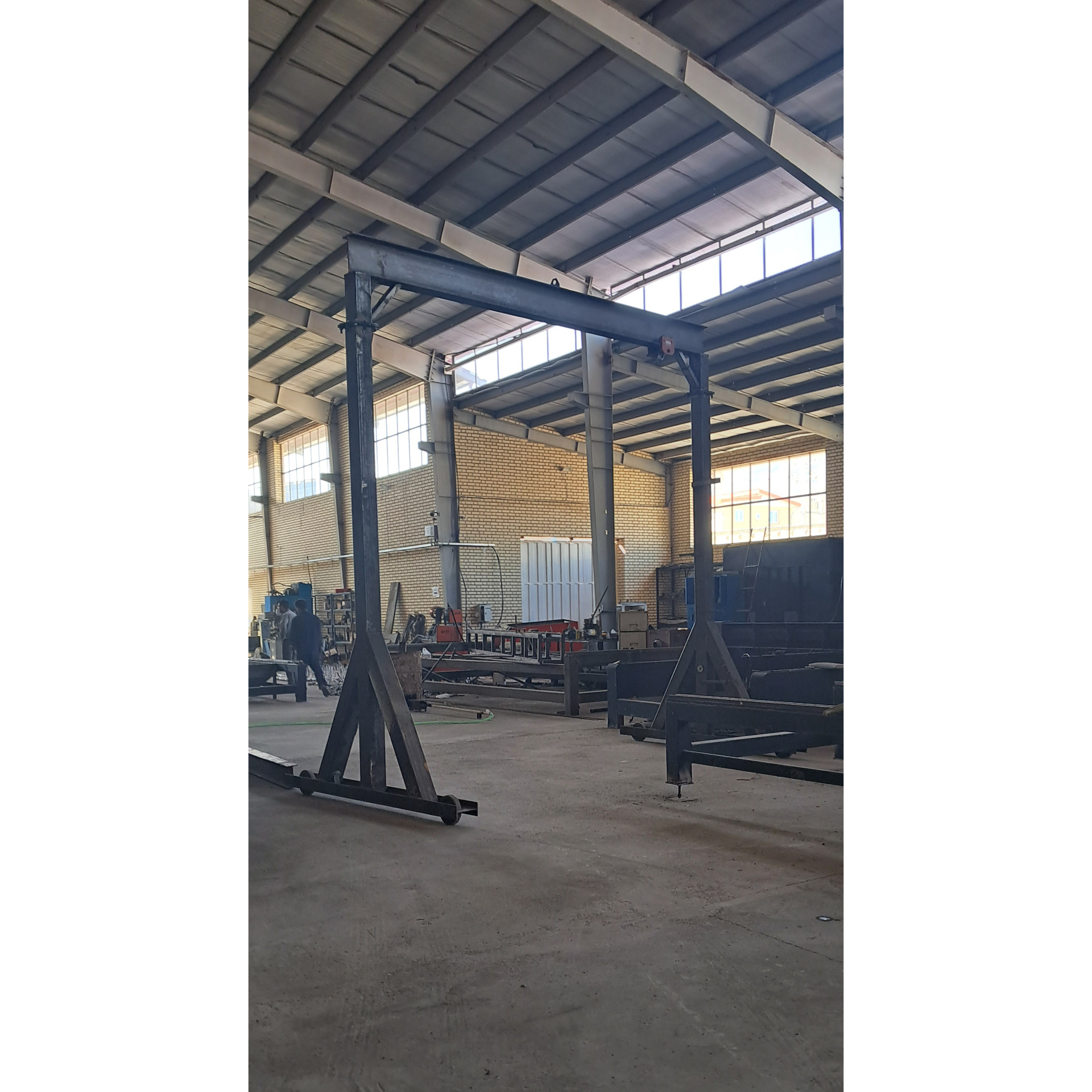

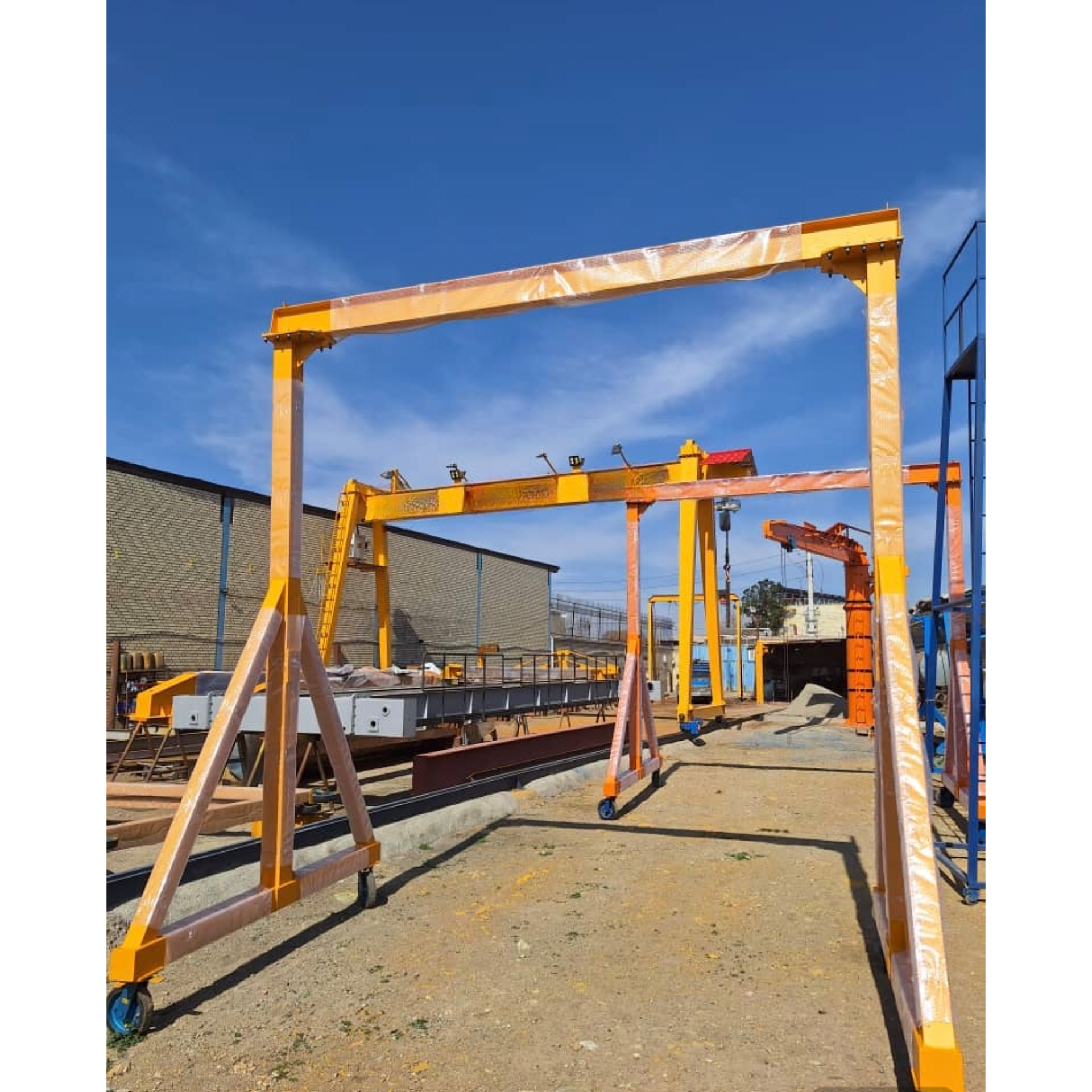

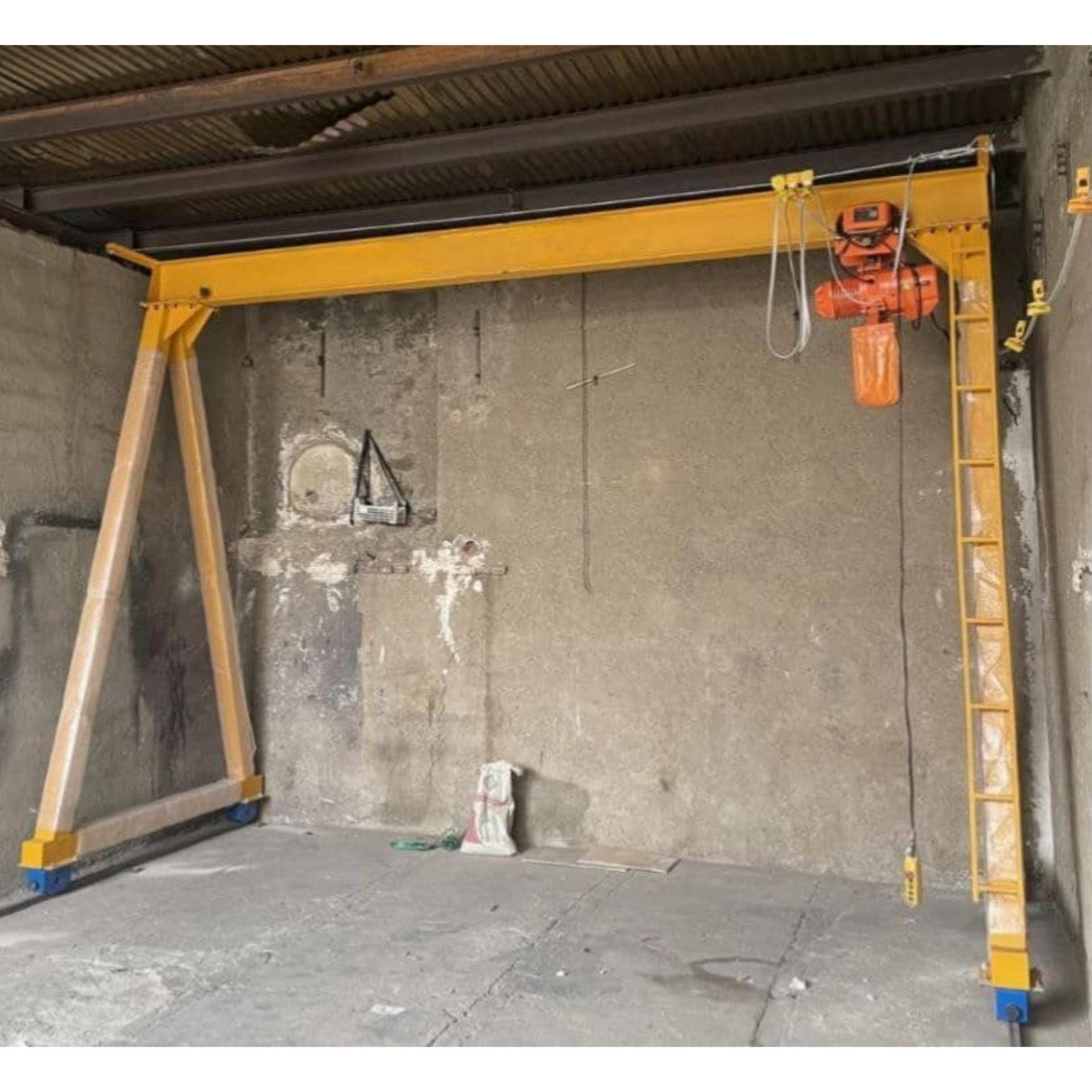

جرثقیل دروازه ای در تهران

جرثقیل دروازه‌ای سازه‌ای فلزی است که برای بلند کردن و جابه‌جایی بارهای سنگین در فضاهای باز یا نیمه‌باز، مانند بنادر، کارخانه‌ها، محوطه‌های صنعتی و پروژه‌های عمرانی، طراحی شده است.

اجزای اصلی جرثقیل دروازه‌ای:

• دو پایه عمودی: که بار را نگه می‌دارند

• پل یا تیر افقی: که مکانیزم حرکت قلاب روی آن جابه‌جا می‌شود

• محرک‌ها: برای حرکت طولی، عرضی و عمودی

• قلاب یا وینچ: برای بالا بردن یا پایین آوردن بار

• ریل یا چرخ: برای حرکت در طول مسیر

•


کاربردهای رایج:

• حمل کانتینر در بنادر

• جابه‌جایی قطعات سنگین در صنایع فولاد، سیمان و ماشین‌سازی

• نصب سازه‌های فلزی بزرگ

• استفاده در حیاط‌های باز کارخانه‌ها برای بارگیری یا تخلیه

•


مزایای جرثقیل دروازه‌ای:

• مناسب برای فضاهای باز و بدون سقف

• قابلیت حمل بارهای بسیار سنگین

• عدم نیاز به سازه‌ی سقفی یا سوله

• قابل نصب روی ریل یا چرخ لاستیکی (برای حرکت روان)

مهندس علی قادری

09126752192

09353388207

وینچ یک دستگاه مکانیکی یا الکترومکانیکی است که برای کشیدن، بلند کردن یا جابه‌جایی بارهای سنگین مورد استفاده قرار می‌گیرد. این دستگاه از اجزایی همچون درام (قرقره)، کابل یا زنجیر فولادی، و سیستم محرک تشکیل شده و در صنایع مختلف کاربرد گسترده‌ای دارد.

وینچ‌ها بسته به نوع نیاز می‌توانند به‌صورت دستی، برقی، هیدرولیکی یا پنوماتیکی طراحی شوند و در پروژه‌های عمرانی، صنایع دریایی، معادن، خودروهای امدادی و کارخانه‌ها مورد استفاده قرار گیرند.

کاربردهای وینچ

• جابه‌جایی تجهیزات سنگین در کارگاه‌ها و کارخانه‌ها

• کشیدن خودروها در مسیرهای صعب‌العبور (وینچ آفرود)

• بالا کشیدن مصالح در پروژه‌های ساختمانی

• حمل قایق‌ها و تجهیزات دریایی در بنادر

• کمک به نصب ماشین‌آلات صنعتی یا تخلیه کانتینرها

مزایای استفاده از وینچ

• کاهش نیروی انسانی مورد نیاز

• افزایش ایمنی در حمل‌ونقل بار

• افزایش سرعت در جابه‌جایی تجهیزات

• قابلیت استفاده در شرایط و محیط‌های مختلف

انواع وینچ

وینچ فرانسوی

• برندهای برجسته:
  مهم‌ترین برند فرانسوی در زمینه وینچ، شرکت Tractel (تیرفور) است که زیرمجموعه آن Lug-All نیز محصولات باکیفیتی ارائه می‌دهد. این وینچ‌ها عمدتاً دستی و قابل حمل بوده و در عملیات‌های امدادی، ساختمانی و کار در ارتفاع کاربرد فراوان دارند.

• ویژگی‌ها:
  تمرکز بر روی طراحی ارگونومیک، ایمنی بالا و دوام در شرایط سخت کاری.
  بیشتر مناسب کارهای تخصصی و سبک تا متوسط.

وینچ آلمانی

• برندهای مطرح:
  آلمان به‌خاطر مهندسی دقیق و کیفیت ساخت مشهور است، برندهایی مانند Demag (که بیشتر به تولید جرثقیل معروف است اما وینچ‌های صنعتی با کیفیت هم دارد) و Harken (که در برخی حوزه‌های تخصصی فعالیت دارد) شناخته می‌شوند.

• ویژگی‌ها:
  کیفیت ساخت بسیار بالا، دوام طولانی و تکنولوژی پیشرفته.
  کاربردهای صنعتی سنگین و پروژه‌های تخصصی.

وینچ آمریکایی

• برندهای معروف:
  برندهای Warn, Ramsey, و Superwinch از برجسته‌ترین تولیدکنندگان وینچ آمریکایی هستند. این برندها تنوع وسیعی از وینچ‌های برقی، دستی و هیدرولیکی را ارائه می‌کنند.

• ویژگی‌ها:
  تمرکز بر قدرت کشش بالا، قابلیت اطمینان در شرایط سخت، و توسعه فناوری‌های جدید.
  کاربردهای متنوع شامل آفرود، صنعتی، امدادی و ساختمانی.

در جرثقیل‌های دروازه‌ای (Gantry Cranes)، عرض و ارتفاع به‌شدت وابسته به کاربرد، ظرفیت و محیط نصب (فضای باز، داخل سالن، مسیر ریل و...) است. اما برای اینکه دید دقیق‌تری داشته باشید، در ادامه ابعاد معمول و استاندارد این جرثقیل‌ها را در انواع مختلف بررسی می‌کنیم:

 نکات مهم در انتخاب عرض و ارتفاع:

عرض دهانه (Span):

به فاصله بین دو پایه جرثقیل گفته می‌شود.

باید از عرض کاری مورد نیاز (مثلاً عرض دستگاه‌ها یا سوله) کمی بیشتر باشد.

عرض بیشتر نیازمند تیر اصلی قوی‌تر و ریل‌گذاری دقیق‌تر است.

ارتفاع بالابری (Lifting Height):

فاصله بین زمین تا قلاب در بالاترین حالت.

بر اساس ارتفاع بارها و فضای نصب تعیین می‌شود.

در محیط‌های محدود (مثل سالن‌های صنعتی) معمولاً محدودتر است.

ارتفاع کل جرثقیل (Overall Height):

مجموع ارتفاع پایه‌ها و تیر اصلی.

باید با توجه به محدودیت سقف یا فضای باز طراحی شود.

نقش ریل و چرخ در جرثقیل

1. چرخ‌ها (Wheels):

در پایه‌های دو طرف جرثقیل نصب می‌شوند.

معمولاً ۴ یا ۸ عدد چرخ در دو طرف استفاده می‌شود.

چرخ‌ها فلزی هستند و طراحی آن‌ها تحمل وزن سازه و بار را دارد.

ممکن است برخی چرخ‌ها محرک (Drive Wheel) و برخی آزاد (Idler) باشند.

2. ریل‌ها (Rails):

روی زمین یا سطح بتنی نصب می‌شوند.

جنس‌شان فولادی و استاندارد است (مثل ریل قطار، اما کوچک‌تر).

دو ریل موازی در دو سمت نصب می‌شود تا چرخ‌ها روی آن حرکت کنند.

ریل‌ها باید تراز، محکم و با فونداسیون مناسب باشند.

3. حرکت روی ریل:

جرثقیل روی این ریل‌ها به صورت طولی حرکت می‌کند (سمت چپ و راست).

این حرکت برای جابجایی بار در طول محوطه یا سالن کاربرد دارد.

سیستم حرکت می‌تواند برقی (موتورگیربکس) یا دستی باشد، بسته به نوع جرثقیل.

 نکات طراحی ریل و چرخ:

عرض ریل‌ها باید متناسب با دهانه جرثقیل باشد.

تراز بودن ریل‌ها حیاتی است؛ اگر تراز نباشند، چرخ‌ها گیر می‌کنند یا آسیب می‌بیند.

روغن‌کاری و نگهداری منظم چرخ‌ها باعث افزایش عمر و روان‌کاری حرکت می‌شود.

وزن مرده جرثقیل

وزن مرده شامل پایه‌ها، تیر عرضی (Bridge Beam)، کالسکه (Trolley)، وینچ یا هوست، و تجهیزات کنترلی است.

اگر جرثقیل روی چرخ لاستیکی (Mobile Gantry) سوار باشد، وزن مرده ممکن است کمی افزایش یابد.

در طراحی فونداسیون یا سوله، این وزن باید حتماً در محاسبات سازه لحاظ شود.

مقدار خیز به چه مواردی بستگی دارد؟

• دهانه (span) – فاصله بین دو پایه

• ظرفیت باربری (tonnage) – مقدار باری که روی تیر قرار می‌گیرد

• سطح مقطع تیر – نوع تیرآهن یا باکس‌گِرد

• جنس مصالح – معمولاً فولاد ST37 یا ST52

• استاندارد طراحی – مثل DIN، FEM یا AISC

مقدار مجاز خیز تیر در جرثقیل دروازه‌ای

طبق استانداردهای بین‌المللی (مثل FEM و DIN):

حداکثر خیز مجاز:
برای تیر اصلی جرثقیل دروازه‌ای معمولاً:

[\text{خیز مجاز} = \frac{L}{600} \text{ تا } \frac{L}{800}
که L دهانه جرثقیل بر حسب میلی‌متر است.

اگر خیز بیشتر از مقدار مجاز باشد:

• باعث ناپایداری بار و خطر سقوط می‌شود

• کارایی و عمر مفید وینچ و چرخ کالسکه کاهش می‌یابد

• لرزش و ناایمنی در حین کار افزایش می‌یابد

متریال رو از کجا تهیه کنیم؟

برای خرید متریال سازه‌ای جرثقیل (مثل تیر، پروفیل، ورق، یا لوله)، در ایران چندین بازار معتبر و شرکت تخصصی وجود دارد که هم در زمینه فروش فولاد ساختمانی و هم در زمینه فولاد صنعتی فعالیت دارند.

آهن آنلاین (https://ahanonline.com/)

شرکت حامیان

فولاد کیمیا

فولاد کسری

شرکت آهن اول

فولاد نصر پارس

فولاد زرند ایرانیان (برای ورق سنگین)

خرید و فروش جرثقیل دروازه ای در تهران

جرثقیل سقفی یا کرین سقفی ۱۰ تن یکی از پرکاربردترین تجهیزات جابجایی و حمل بار در محیط‌های صنعتی سرپوشیده مانند سوله‌ها، کارخانه‌ها و کارگاه‌های بزرگ است. این نوع جرثقیل برای جابجایی ایمن، سریع و دقیق بارهای سنگین در امتداد عرض و طول سوله طراحی می‌شود و نقش بسیار مؤثری در بهینه‌سازی زمان و کاهش نیروی انسانی ایفا می‌کند.

مشخصات کلی این سیستم:

• ظرفیت باربری: ۱۰ تن

• نوع نصب: سقفی – خرک‌ها روی ستون‌های سوله نصب می‌شوند

• مکانیزم حرکت: بر روی تیر عرضی سوله (خرک)، با قابلیت حرکت در راستای عرض و طول سوله

• نوع سازه خرک: از پروفیل‌های قوطی مربع یا مستطیل تقویتی ساخته می‌شود تا استحکام لازم را داشته باشد

• حرکت طولی: از ابتدا تا انتهای عرض سوله، و برگشت کامل

• کاربری: حمل ماشین‌آلات، قالب‌های سنگین، ورق‌های فلزی، تجهیزات صنعتی و قطعات سنگین در خطوط تولید

اجزای اصلی کرین:

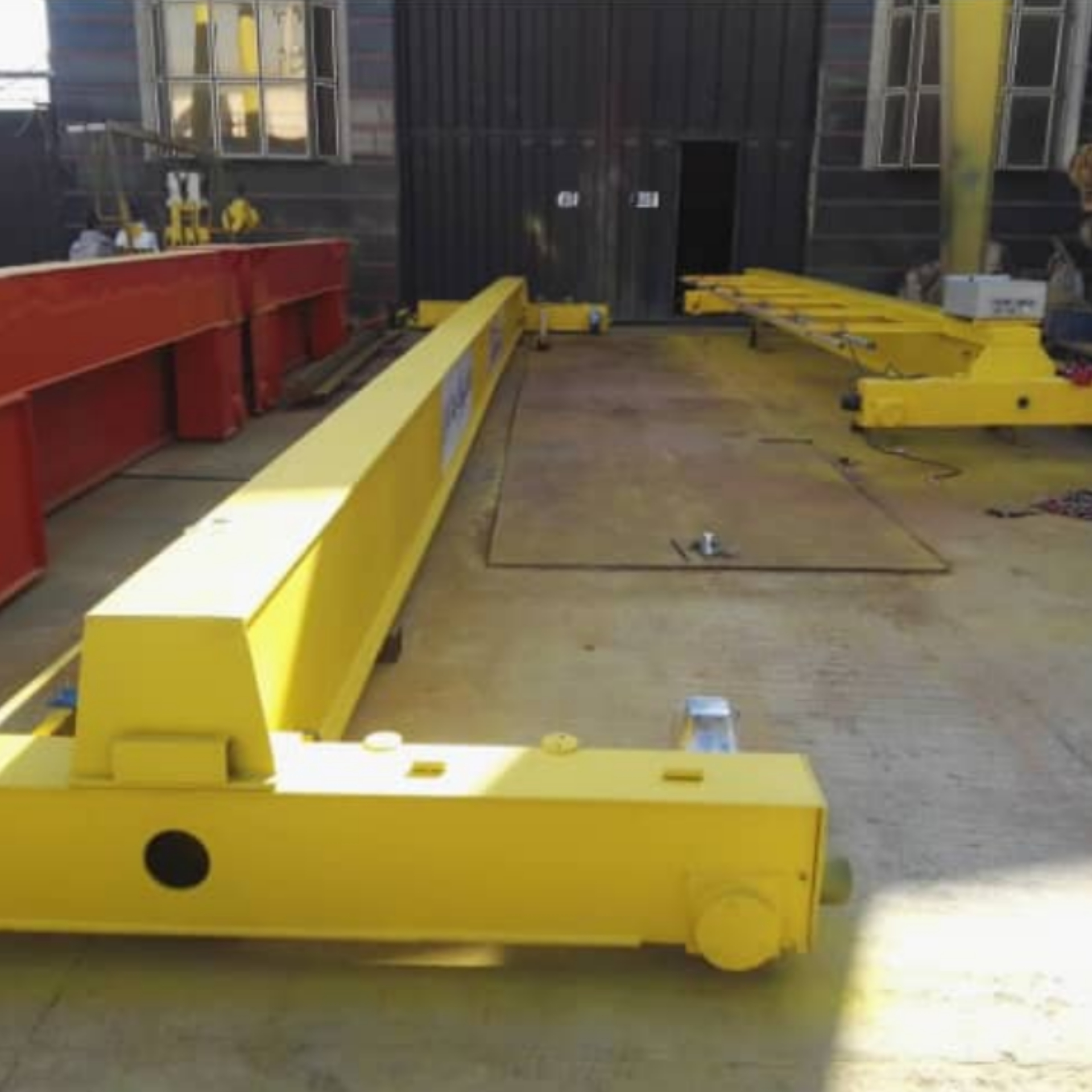

• تیر اصلی (Bridge): رابط بین دو طرف سوله، معمولاً از تیر باکس یا تیرآهن تقویتی

• خرک‌ها (End Carriage): در دو طرف تیر اصلی نصب می‌شوند و به صورت مستقیم روی ریل یا تیرک‌ نصب‌شده روی ستون سوله حرکت می‌کنند

• وینچ یا هوست برقی: برای بالا و پایین بردن بار؛ نصب‌شده روی کالسکه (Trolley)

• کالسکه متحرک: مسئول حرکت جانبی و عرضی بار روی تیر اصلی

• سیستم کنترلی: کنترل از راه دور یا کابل‌دار با کلید فرمان

مزایای استفاده از جرثقیل سقفی در سوله:

• استفاده بهینه از فضای بالاسری سوله (بدون اشغال کف کارگاه)

• کاهش خطرات حمل دستی بارهای سنگین

• افزایش بهره‌وری و کاهش زمان توقف خط تولید

• مناسب برای حمل‌ونقل مکرر و سنگین در محیط‌های بزرگ و سرپوشیده

• قابلیت طراحی سفارشی مطابق با ابعاد و مشخصات سوله شما

قیمت جرثقیل دروازه ای در تهران

۱. چرخ فولادی (Steel Wheel)

• ساخته‌شده از فولاد یا چدن سخت

• مناسب برای جرثقیل‌های دروازه‌ای، سقفی و واگن‌های سنگین

• نصب روی ریل فلزی

• مقاومت بالا در برابر سایش و فشار بالا

•  لرزش و صدای زیاد در حرکت روی سطح خشک و فلزی

2. چرخ پلی‌اورتان (Polyurethane Wheel)

• روکش‌شده با پلی‌اورتان مقاوم

• مناسب برای کف‌سازی‌های بتنی یا صاف

• بی‌صدا، ضد لغزش، بدون تخریب کف

• مناسب برای جرثقیل‌های داخل سوله، لیفتراک سبک و واگن‌های خط تولید

3. چرخ لاستیکی (Rubber Wheel)

• انعطاف‌پذیر، نرم و مناسب برای سطوح ناهموار

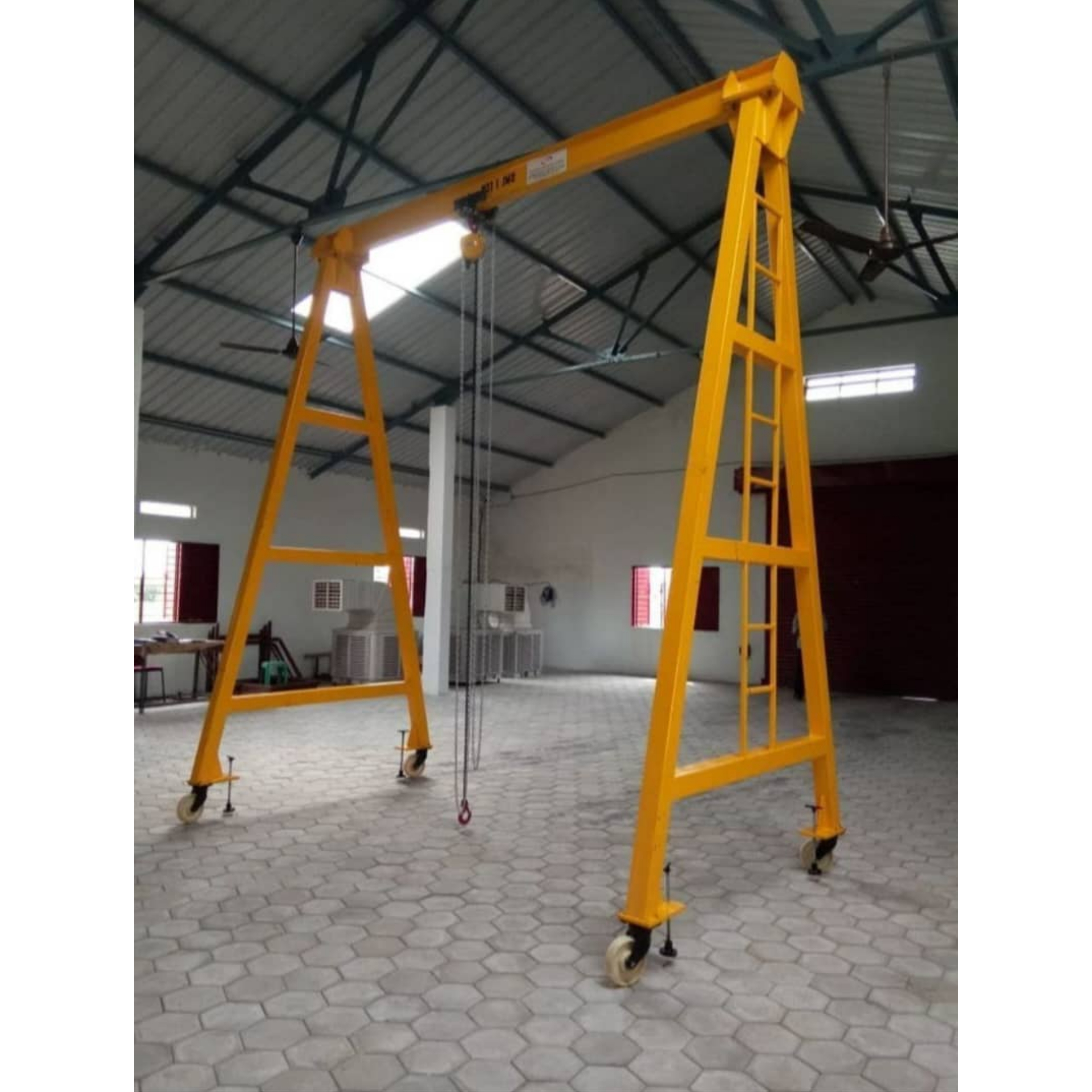

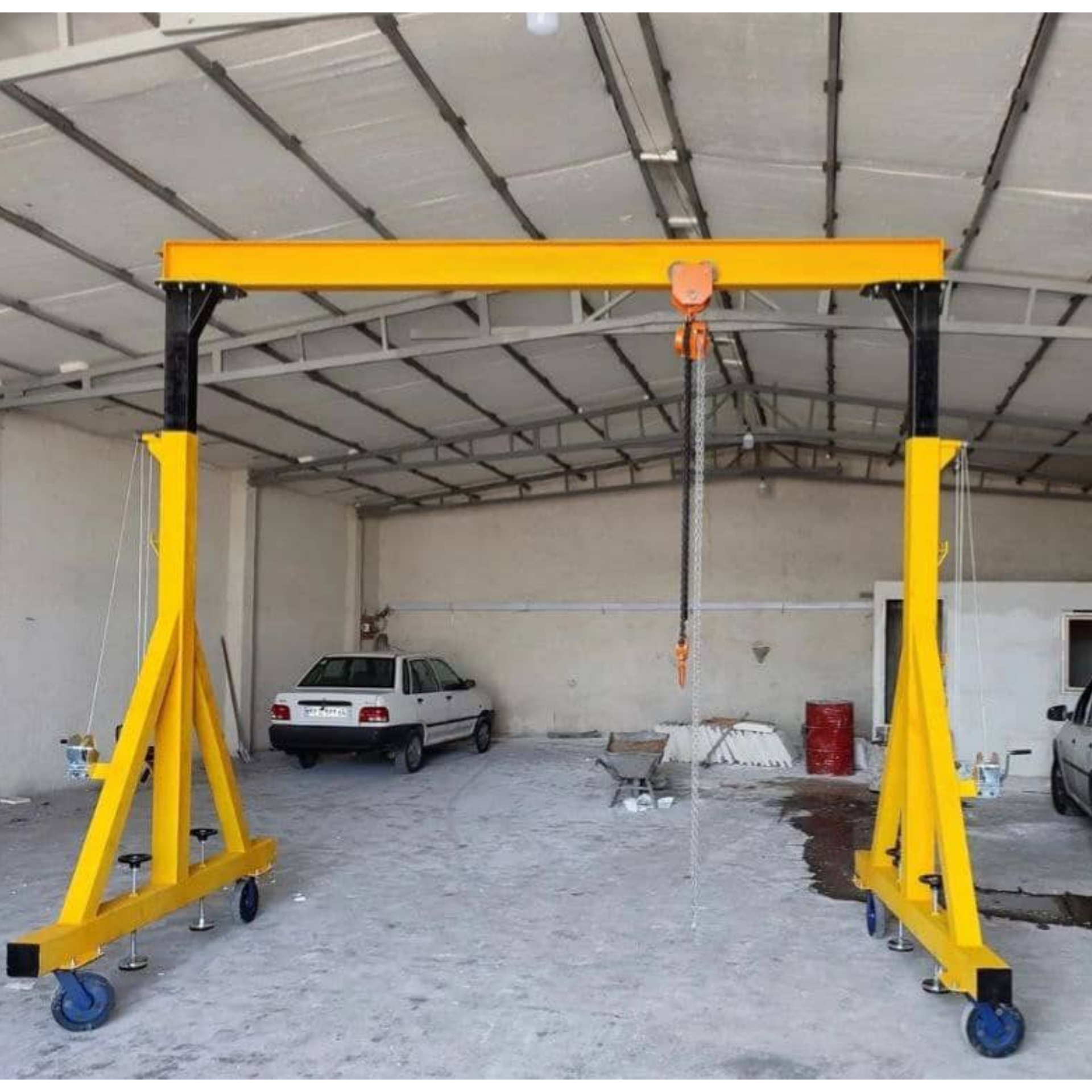

• برای جرثقیل‌های متحرک چرخ‌لاستیکی (Mobile Gantry)، ترالی‌های دستی

• مقاوم در برابر ضربه و ارتعاش، اما تحمل بار محدودتر نسبت به فولاد

4. چرخ نیylonی (Nylon Wheel)

• سبک، مقاوم در برابر مواد شیمیایی، مناسب برای صنایع غذایی و دارویی

• اصطکاک کم، حرکت نرم

• ظرفیت بار کمتر از چرخ فولادی یا پلی‌اورتان

5. چرخ دنده‌ای (Gear Wheel / Pinion Wheel)

• دارای دندانه برای انتقال قدرت یا حرکت روی ریل شانه‌ای

• استفاده در سیستم‌های مکانیکی، آسانسورها و برخی جرثقیل‌های ویژه

6. چرخ V شکل (V-Groove Wheel)

• دارای شیار V شکل برای حرکت روی ریل زاویه‌دار

• مناسب برای ریل‌های آلومینیومی یا فولادی با مقطع مثلثی

• استفاده در درب‌های ریلی سنگین، جرثقیل‌های کوچک و ترالی‌ها

 دسته‌بندی بر اساس نوع حرکت:

در شرکت ایده پردازان تاسیسات کامیاب بر این باوریم که کیفیت، ایمنی و تعهد، سه رکن اساسی در ارائه خدمات تخصصی در حوزه جرثقیل‌های صنعتی هستند.

چنانچه در جست‌وجوی راهکارهایی حرفه‌ای برای جابه‌جایی دقیق و ایمن بار در محیط‌های صنعتی هستید، کارشناسان ما آماده‌اند تا با بررسی نیازهای پروژه شما، بهترین پیشنهاد را ارائه دهند.

برای دریافت مشاوره تخصصی یا ثبت سفارش، از طریق راه‌های ارتباطی درج‌شده با ما در ارتباط باشید.
با افتخار، شریک فنی و اجرایی شما خواهیم بود.
