پمپ چاه کشاورزی در شیراز

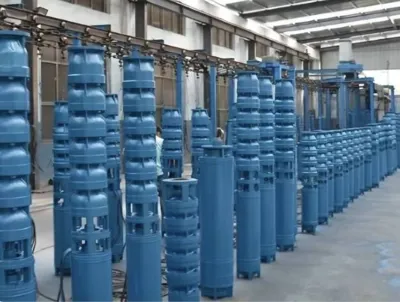

گروه صنعتی گازار از سال ۱۳۷۲ به‌عنوان یکی از پیشروترین تولیدکنندگان الکتروپمپ‌های شناور در ایران فعالیت خود را در شهرک صنعتی توس مشهد آغاز کرد. این مجموعه با بهره‌گیری از فناوری روز و دانش فنی مهندسان متخصص، ابتدا اقدام به تولید و انبوه‌سازی پمپ‌های شناور طرح KSB و RITZ نمود و پس از آن تولید الکتروموتورهای شناور را مطابق با استانداردهای جهانی توسعه داد. با توجه به شرایط اقلیمی و نیازهای خاص پروژه‌های عمرانی و کشاورزی کشور، گازار تولید پمپ‌های شناور چندطبقه برای چاه‌های بسیار عمیق، خطوط انتقال پرفشار و پروژه‌های سنگین را در دستور کار قرار داد. همچنین این مجموعه در راستای کاهش هزینه‌های بهره‌برداری، اقدام به طراحی و ساخت الکتروموتورهای تنه‌باریک برای استفاده در چاه‌های قدیمی کرد؛ محصولی که بازده بالا و مصرف انرژی کمتر را برای کاربران به همراه دارد. به منظور افزایش کیفیت محصول و جلب اعتماد مشتریان، گروه صنعتی گازار واحدهای تخصصی شامل ریخته‌گری، تابلوسازی، آزمایشگاه متالورژی، واحد تست نهایی محصول و بخش کنترل کیفیت را راه‌اندازی کرده است. امروز گازار به‌عنوان یکی از برندهای معتبر تولید پمپ شناور و الکتروموتور شناور ایرانی، نقش مهمی در صنعت آب کشور ایفا می‌کند و همواره به‌سوی ارتقای کیفیت و استانداردهای بین‌المللی گام برمی‌دارد.

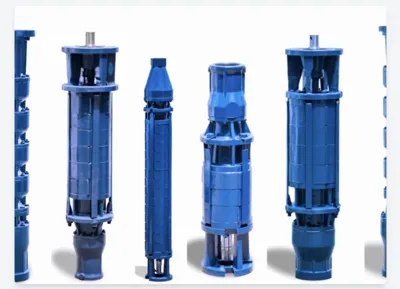

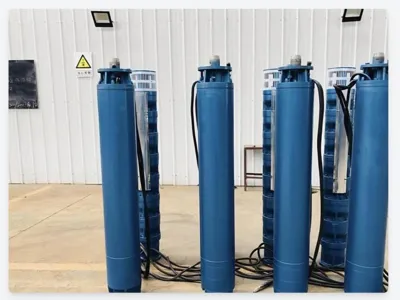

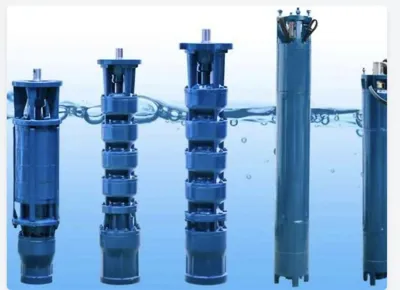

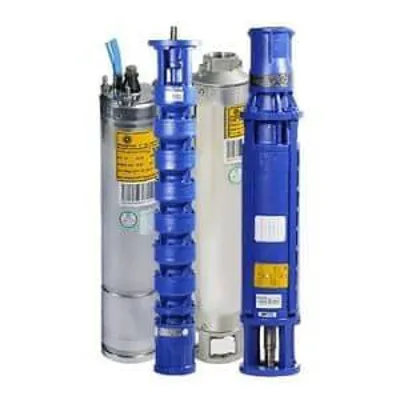

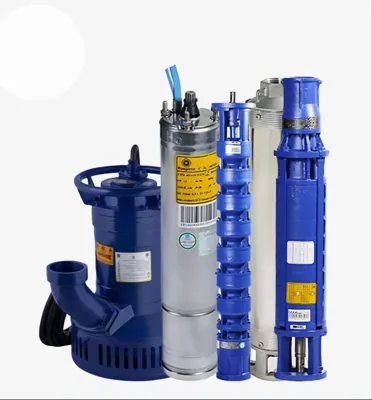

الکتروپمپ‌ شناور از دو بخش اصلی پمپ شناور و الکتروموتور تشکیل می‌شود که هر دو به صورت کامل درون آب قرار گرفته و فرآیند پمپاژ را انجام می‌دهند. این نوع پمپ‌ها با توجه به کاهش سطح آب‌های زیرزمینی و نیاز به بهره‌وری بیشتر، به عنوان جایگزینی مناسب برای پمپ‌های شافت و غلاف طراحی و استفاده می‌شوند.

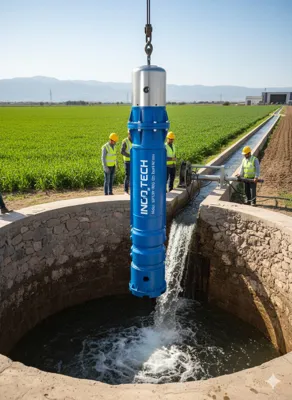

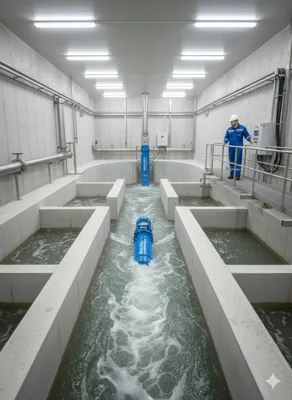

 کاربرد الکتروپمپ‌ شناور کاربرد اصلی این پمپ‌ها، استخراج آب از منابع زیرزمینی است. علاوه بر این، در سیستم‌های انتقال آب، افزایش فشار و پروژه‌های تأمین آب نیز مورد استفاده قرار می‌گیرند.

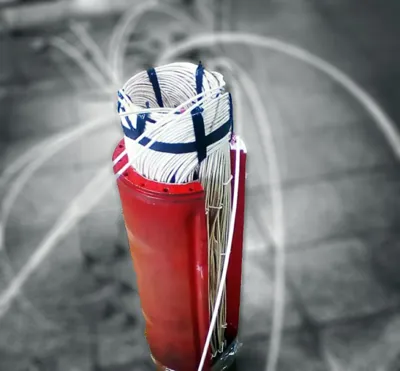

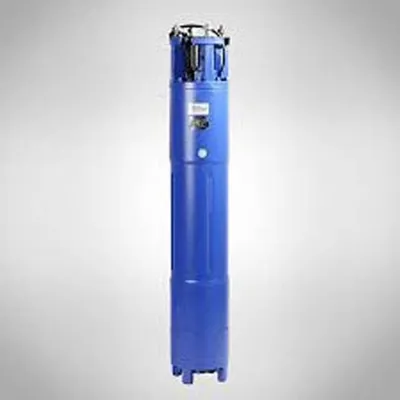

 ساختار و عملکرد الکتروموتور شناور الکتروموتور شناور یک ماشین الکتریکی القایی است که نیروی لازم برای گردش پمپ را تولید می‌کند.

حرارت ایجاد شده در موتور، توسط آب موجود در محفظه موتور به آب چاه منتقل می‌شود. در این دسته از موتورها، به دلیل وجود آب به‌جای گریس یا روغن، از یاتاقان‌های لغزشی استفاده می‌شود و برای کنترل نیروی محوری تولیدشده، از یاتاقان کف‌گرد کمک گرفته می‌شود.

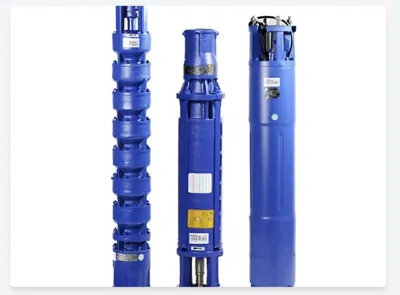

 ظرفیت و مدل‌های پمپ‌های شناور پمپ‌های شناور تیپ KSB که از پرکاربردترین مدل‌ها در ایران هستند، توانایی ایجاد فشار تا ۶۰۰ متر و دبی تا ۵۸۰ مترمکعب در ساعت را دارند.

 الکتروموتورهای این سری نیز با توان خروجی ۱.۵ کیلووات تا ۳۰۰ کیلووات تولید می‌شوند. پمپ‌های شناور در دو گروه اصلی ساخته می‌شوند:

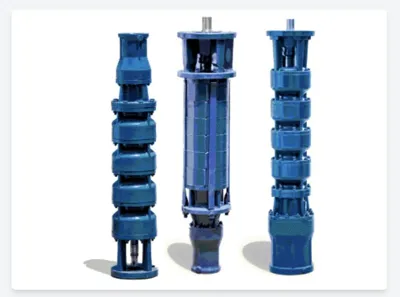

 پمپ‌های رادیال (Radial) در تیپ‌های: 152 ،193 ،233 ،293 ،345

 پمپ‌های کوزه‌پیچی (Mixed Flow) در تیپ‌های: 271، 374، 384، 425، 435، 466، 486

 پمپ‌های طرح RITZ – مناسب برای چاه‌های ماسه‌دار گروه صنعتی گازار برای اولین‌بار در ایران، پمپ‌های طرح RITZ را در تیپ‌های 6608، 6609 و 6611 تولید کرده است. این پمپ‌ها گزینه‌ای مناسب برای چاه‌هایی هستند که میزان ماسه‌دهی آنها بالاتر از حد استاندارد پمپ‌های KSB است.

 این ویژگی باعث افزایش دوام و طول عمر بهره‌برداری می‌شود. همچنین تیپ 345 پیچین نیز توسط واحد طراحی و تحقیق‌وتوسعه گازار به تولید انبوه رسیده و در بسیاری از پروژه‌ها کارایی بالایی دارد.



آشنایی با شیوه صحیح انتخاب الکتروپمپ شناور

معرفی منحنی‌های عملکردی الکتروپمپ‌ها

 1. نمودار آبدهی – فشار (Q-H Curve) الف) پمپ‌های رادیال در پمپ‌های رادیال، نمودار عملکرد شامل چند منحنی مختلف است که هر منحنی تعداد طبقات پمپ را نمایش می‌دهد.

 در این نمودار: محور عمودی: ارتفاع پمپاژ (هد) بر حسب متر محور افقی: میزان آبدهی هر خط نشان‌دهنده‌ی تغییرات هد در آبدهی‌های مختلف با توجه به تعداد طبقات پمپ است. این نمودار به انتخاب دقیق پمپ با توجه به نیاز هد و دبی کمک می‌کند.

ب) پمپ‌های توربینی (جریان مختلط – Mixed Flow) نمودار پمپ‌های توربینی ارتفاع پمپاژ یک طبقه پمپ را نسبت به تغییرات آبدهی نشان می‌دهد. همچنین در این نمودار تأثیر تراش پروانه (تغییر قطر پروانه) بر ارتفاع پمپاژ مشخص شده است. این ویژگی در تطبیق راندمان و توان موردنیاز بسیار مهم است.

2. منحنی آبدهی – راندمان (Q-η Curve) الف) پمپ‌های رادیال در پمپ‌های رادیال، منحنی راندمان به‌صورت مستقل ارائه می‌شود و تغییرات راندمان را نسبت به آبدهی نشان می‌دهد. این نمودار دارای یک نقطه مهم به نام: BEP – Best Efficiency Point (بهترین نقطه عملکرد) است که نشان‌دهنده بیشترین راندمان پمپ و بهترین شرایط کاری آن می‌باشد. ب) پمپ‌های توربینی در پمپ‌های توربینی، منحنی راندمان روی منحنی آبدهی – ارتفاع منطبق شده است.

 این نمودار علاوه‌بر نمایش راندمان، تأثیر تراش پروانه را نیز بر راندمان نشان می‌دهد.

3. منحنی افت سوپاپ خروجی این منحنی بیان‌کننده میزان افت فشار ایجادشده توسط سوپاپ خروجی پمپ در آبدهی‌های مختلف است. این مقدار باید هنگام انتخاب پمپ به هد کل اضافه شود. مثال: سوپاپ ۵ اینچ در دبی ۳۵ لیتر بر ثانیه حدود ۱/۶ متر افت ایجاد می‌کند.

4. منحنی NPSH (هد مثبت خالص مکش) این منحنی که در پمپ‌های توربینی اهمیت بیشتری دارد، نشان می‌دهد: پمپ برای جلوگیری از کاویتاسیون در هر میزان آبدهی، به حداقل ارتفاع کل مکش (NPSH Required) نیاز دارد. این پارامتر برای طول عمر و سلامت پمپ بسیار حیاتی است.

5. منحنی توان مصرفی این منحنی که معمولاً در پمپ‌های توربینی نمایش داده می‌شود، بیانگر: توان مصرفی یک طبقه پمپ در حالت پروانه کامل و همچنین در تراش‌های مختلف براساس میزان آبدهی است. برای محاسبه توان مکانیکی مصرفی یک پمپ چندطبقه تنها کافی‌ست: توان مصرفی یک طبقه × تعداد طبقات
