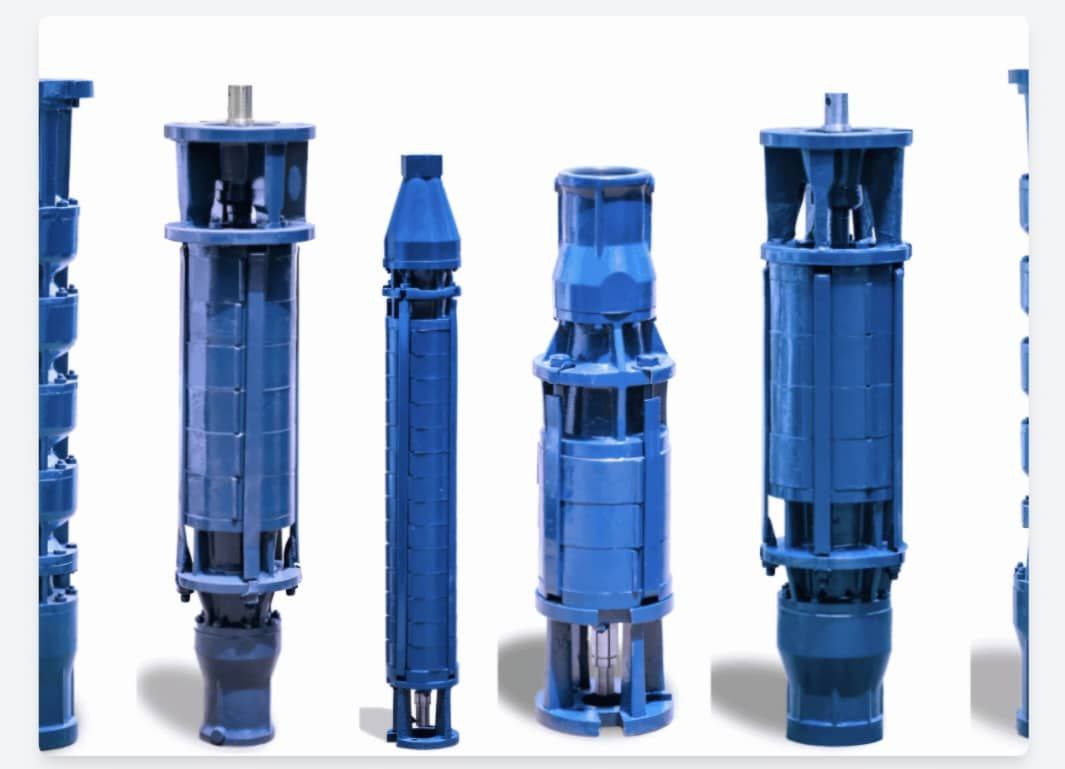

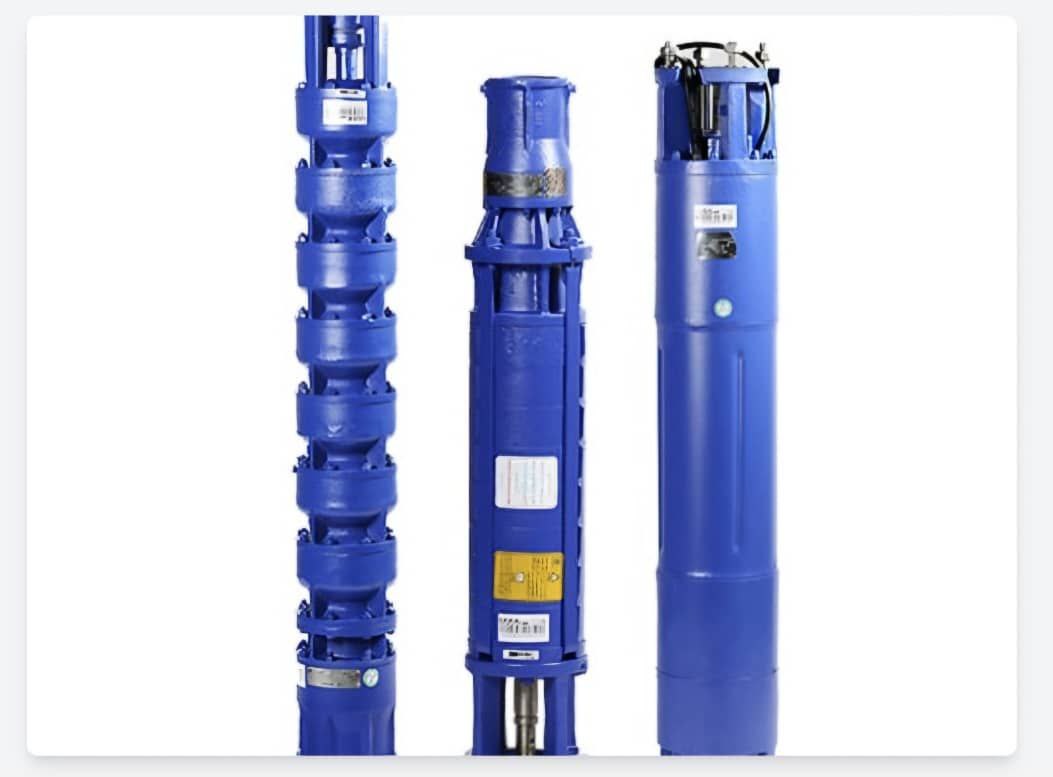

معرفی منحنیهای عملکردی الکتروپمپها
منحنیهای عملکردی، زبان فنی الکتروپمپها هستند. بدون تحلیل این نمودارها، انتخاب صحیح پمپ عملاً غیرممکن است. این منحنیها رفتار واقعی پمپ را در شرایط مختلف کاری نمایش میدهند و به مهندسین کمک میکنند تا پمپی متناسب با هد، دبی، راندمان و شرایط مکش انتخاب کنند.
1. منحنی آبدهی – ارتفاع پمپاژ (Q–H Curve)

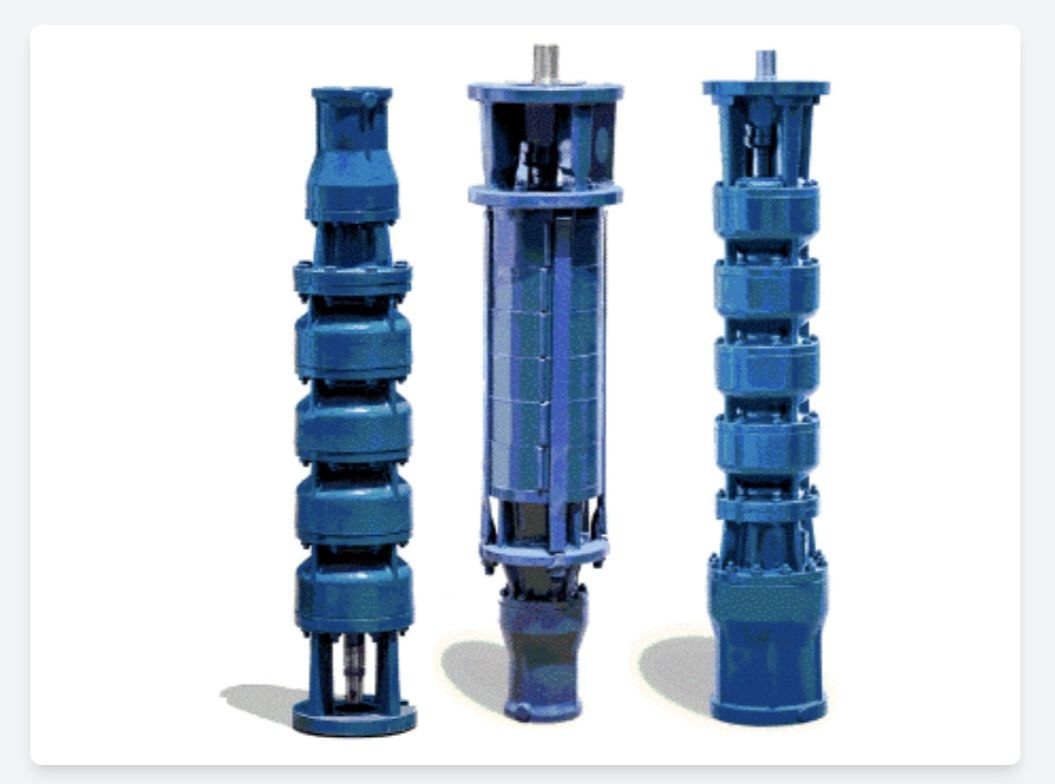

الف) پمپهای رادیال
در پمپهای رادیال، نمودار عملکرد شامل چند منحنی مجزا است که هر کدام نشاندهنده تعداد مشخصی از طبقات پمپ میباشند.
در این نمودار:
محور عمودی (Y): ارتفاع پمپاژ یا هد (Head) بر حسب متر
محور افقی (X): دبی یا میزان آبدهی (Flow Rate)
هر منحنی، تغییرات هد را نسبت به دبی و متناسب با تعداد طبقات پمپ نمایش میدهد. این نمودار ابزار اصلی برای انتخاب دقیق پمپ متناسب با نیاز سیستم آبرسانی است.

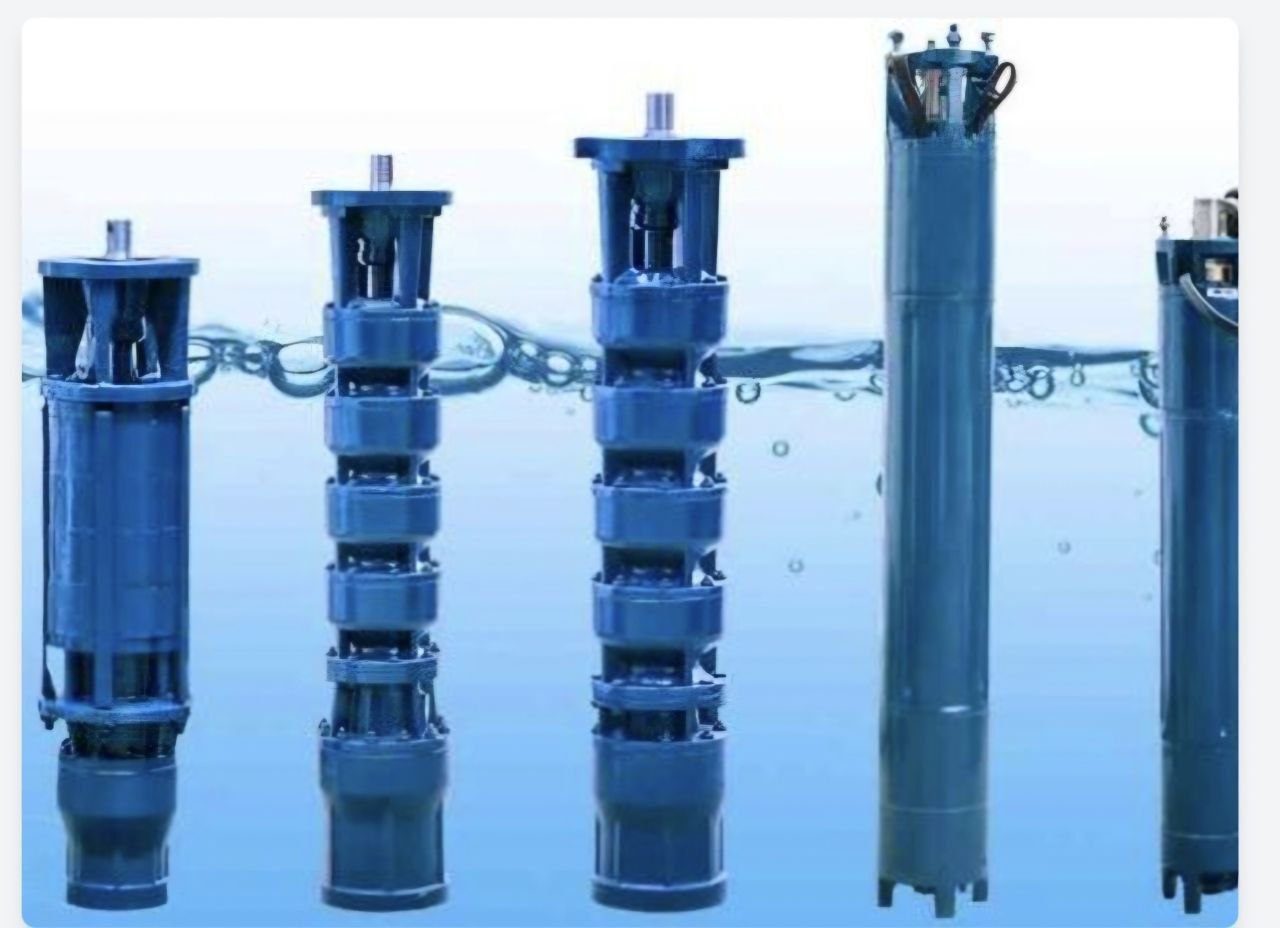

ب) پمپهای توربینی (جریان مختلط – Mixed Flow)
در پمپهای توربینی، منحنی Q–H معمولاً عملکرد یک طبقه پمپ را نشان میدهد. در این نمودار، تأثیر تراش پروانه (کاهش قطر پروانه) نیز مشخص شده است که به مهندس این امکان را میدهد تا با تغییر قطر پروانه، هد و توان مصرفی را تنظیم کند.
این ویژگی نقش مهمی در تطبیق راندمان پمپ با شرایط واقعی بهرهبرداری دارد.
2. منحنی آبدهی – راندمان (Q–η Curve)
الف) پمپهای رادیال
در این پمپها، منحنی راندمان بهصورت مستقل ارائه میشود و رابطه بین راندمان و دبی را نمایش میدهد.
مهمترین نقطه این نمودار:
BEP – Best Efficiency Point بهترین نقطه عملکرد پمپ که بیشترین راندمان و کمترین استهلاک در آن اتفاق میافتد. کارکرد پمپ در نزدیکی BEP، موجب افزایش عمر مفید و کاهش مصرف انرژی میشود.
ب) پمپهای توربینی
در پمپهای توربینی، منحنی راندمان معمولاً روی منحنی Q–H منطبق شده است و علاوه بر نمایش راندمان، اثر تراش پروانه بر راندمان را نیز مشخص میکند.
3. منحنی افت سوپاپ خروجی
این منحنی مقدار افت فشاری را نشان میدهد که بهوسیله سوپاپ خروجی در دبیهای مختلف ایجاد میشود. این افت باید در محاسبات هد کل سیستم لحاظ گردد.
مثال: سوپاپ ۵ اینچ در دبی ۳۵ لیتر بر ثانیه حدود ۱.۶ متر افت هد ایجاد میکند.
4. منحنی NPSH (هد مثبت خالص مکش)
این منحنی که در پمپهای توربینی اهمیت بیشتری دارد، مقدار حداقل هد مکش موردنیاز پمپ را برای هر میزان دبی نمایش میدهد:
NPSH Required (NPSHr) اگر این مقدار تأمین نشود، پدیده کاویتاسیون رخ میدهد که باعث تخریب سریع پروانه و یاتاقانها خواهد شد.
رعایت این منحنی برای تضمین طول عمر پمپ حیاتی است.
5. منحنی توان مصرفی
این منحنی، توان مصرفی یک طبقه پمپ را در شرایط مختلف زیر نمایش میدهد:
پروانه کامل
پروانههای تراشخورده
دبیهای مختلف کاری
محاسبه توان مصرفی پمپ چندطبقه:
توان مصرفی کل = توان یک طبقه × تعداد طبقات
این نمودار معیار اصلی برای انتخاب الکتروموتور مناسب و جلوگیری از اضافهبار میباشد.
|
