چرخ دنده چیست
مراحل ساخت چرخ دنده
ساخت چرخدنده به نوع چرخدنده، دقت موردنیاز و روش تولید بستگی دارد، اما به طور کلی مراحل زیر انجام میشود:
۱. طراحی چرخدنده
تعیین تعداد دندانهها
مشخص کردن مدول (Module)
تعیین قطر گام، قطر خارجی و قطر ریشه
انتخاب جنس قطعه (فولاد، چدن، برنج، پلاستیک و ...)
۲. تهیه ماده اولیه
برش میلگرد، شمش یا ورق به ابعاد موردنیاز
آمادهسازی قطعه خام
۳. ماشینکاری اولیه
تراشکاری برای ایجاد قطرهای موردنظر
سوراخکاری مرکز چرخدنده
ایجاد شیار یا جای خار در صورت نیاز
۴. دندهزنی
روشهای متداول:

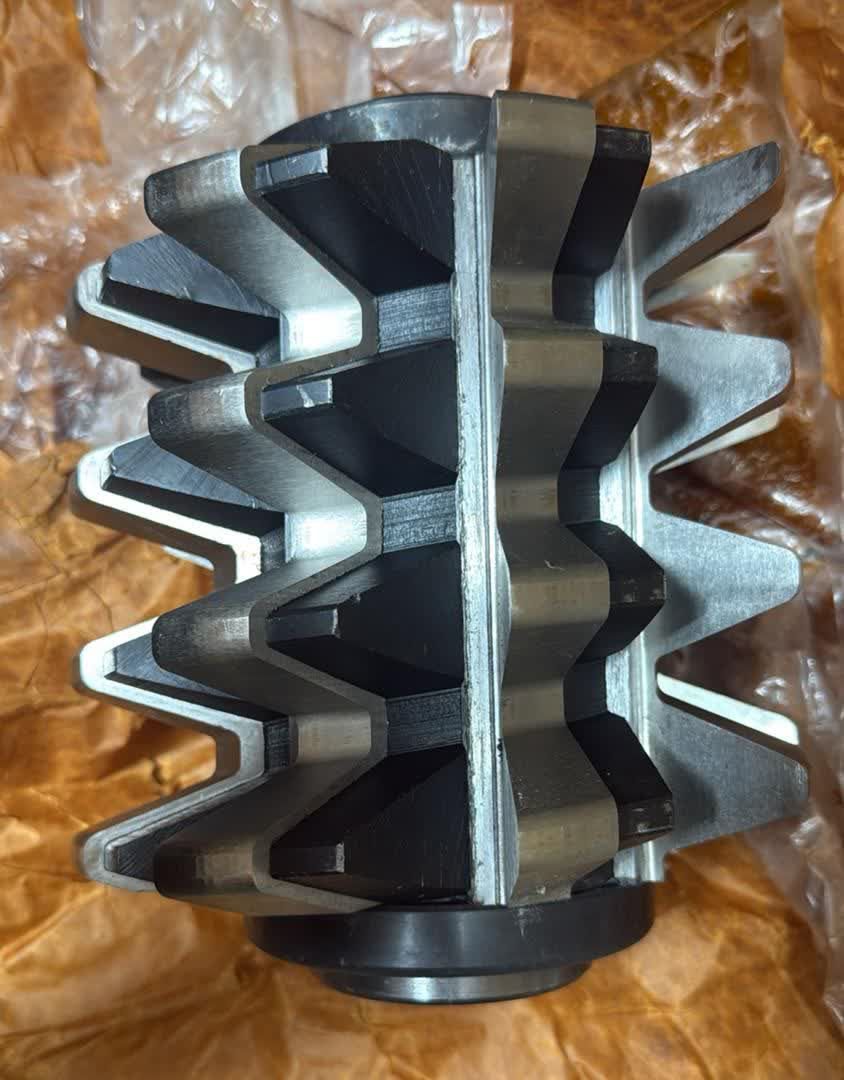

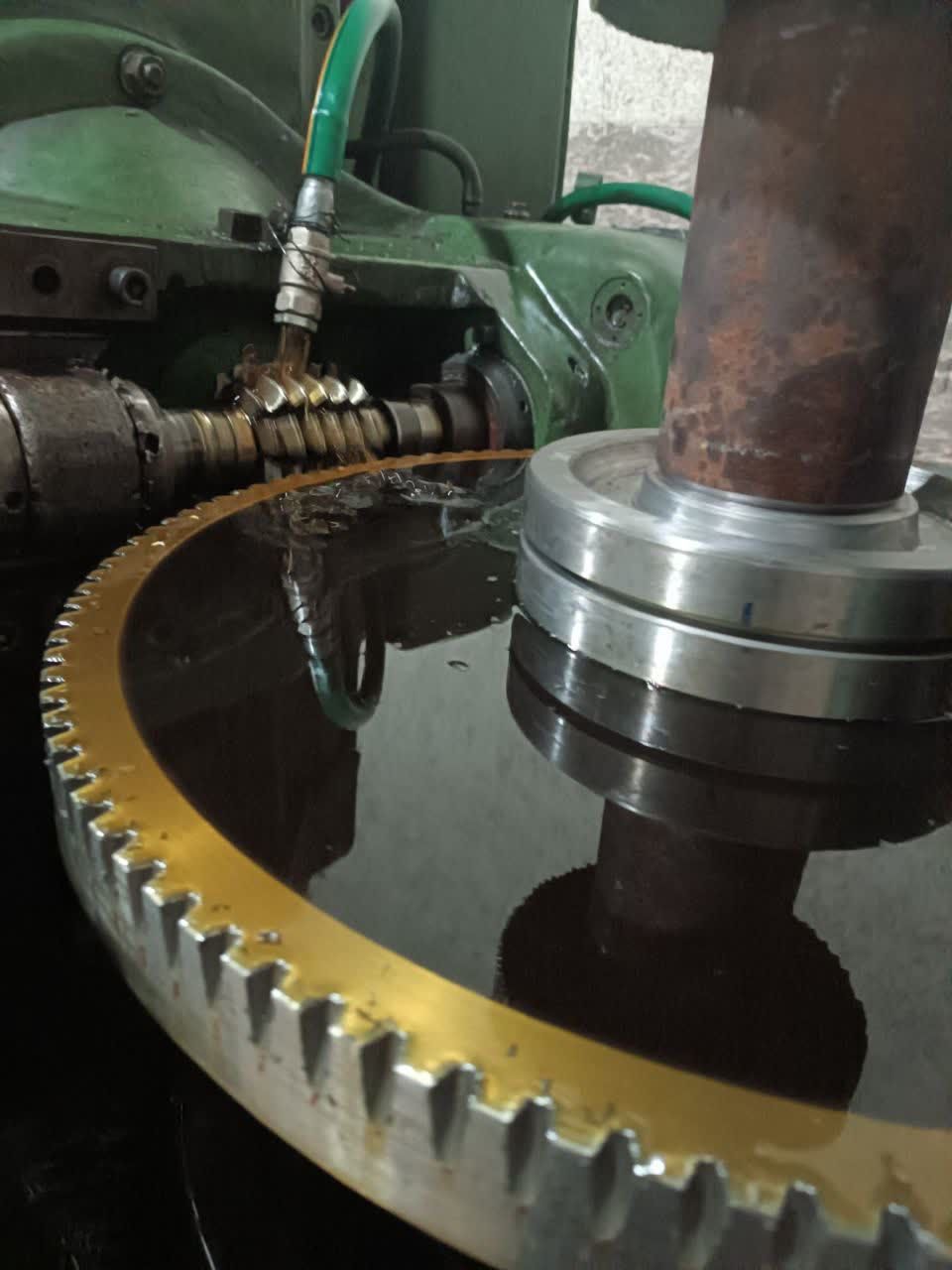

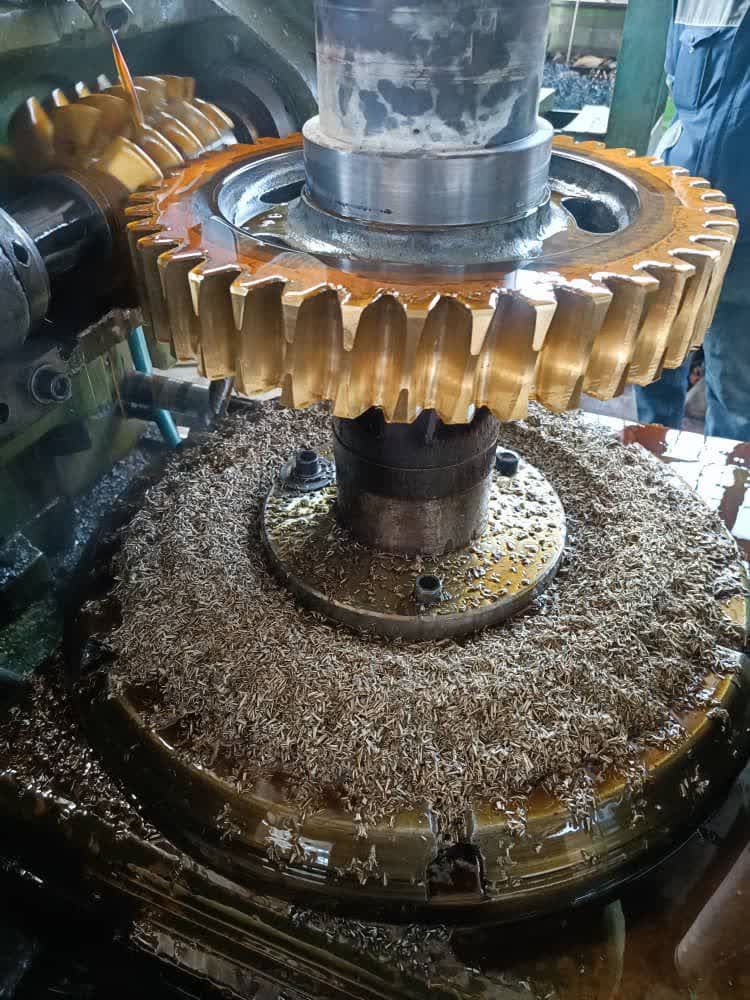

هابینگ (Hobbing): رایجترین روش برای تولید چرخدندههای ساده

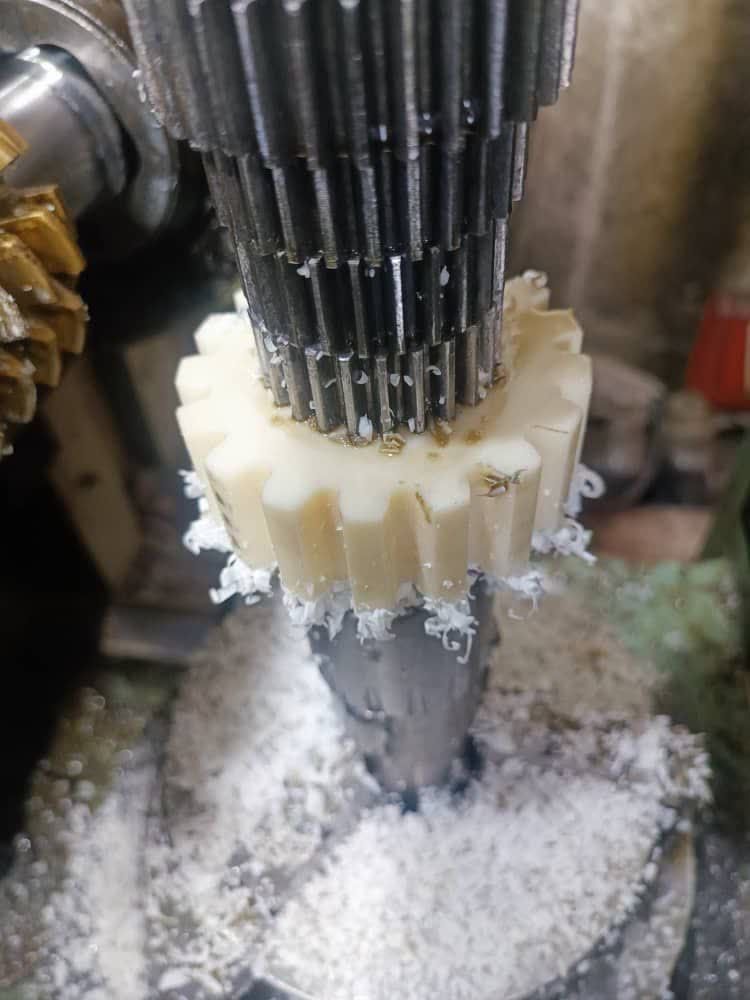

شیپینگ (Gear Shaping): مناسب برای برخی چرخدندههای داخلی و خارجی

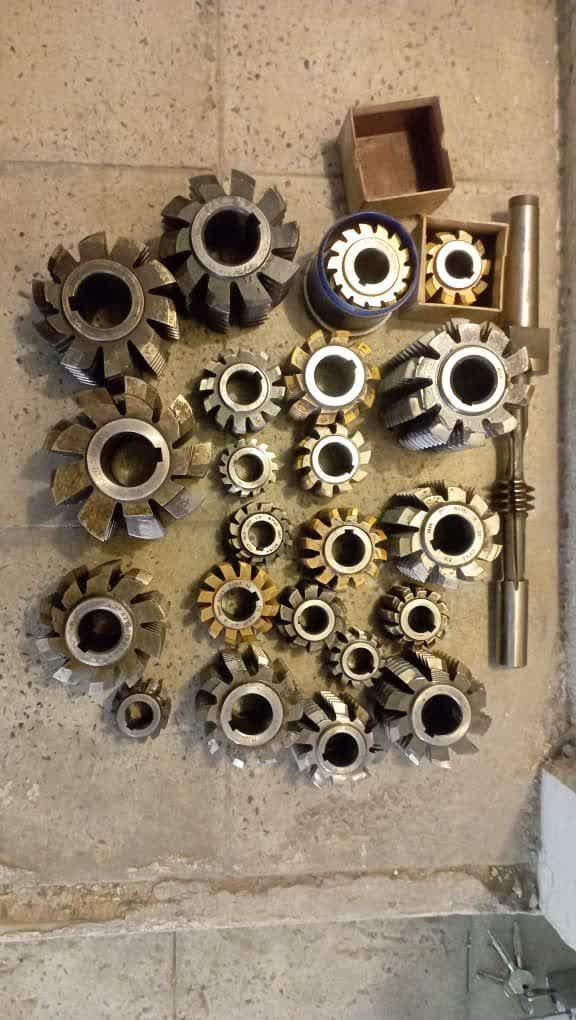

فرزکاری دنده
ریختهگری یا قالبگیری (برای تولید انبوه یا چرخدندههای پلاستیکی)
چرخ دنده در شیراز
انواع چرخ دنده
چرخدندهها قطعاتی هستند که برای انتقال حرکت و نیرو بین محورهای مختلف به کار میروند. انواع مختلفی از چرخدندهها وجود دارد که هر کدام کاربرد و ویژگیهای خاص خود را دارند.
انواع اصلی چرخدندهها

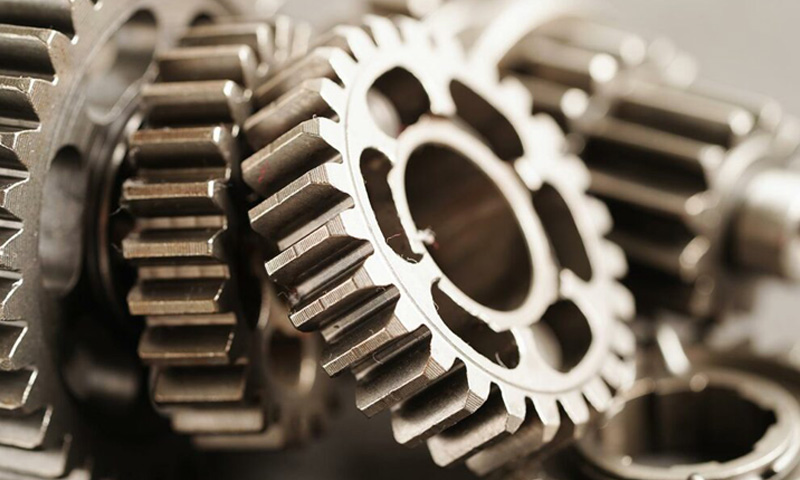

1. چرخدنده ساده (Spur Gear)
دندانهها به صورت مستقیم و موازی با محور قرار دارند.
رایجترین و سادهترین نوع چرخدنده است.
برای انتقال نیرو بین دو محور موازی استفاده میشود.
ساخت آن آسان و هزینه آن کم است.
در سرعتهای بالا ممکن است سر و صدای بیشتری تولید کند.
کاربرد: ساعتها، گیربکسهای ساده، ماشینآلات صنعتی.

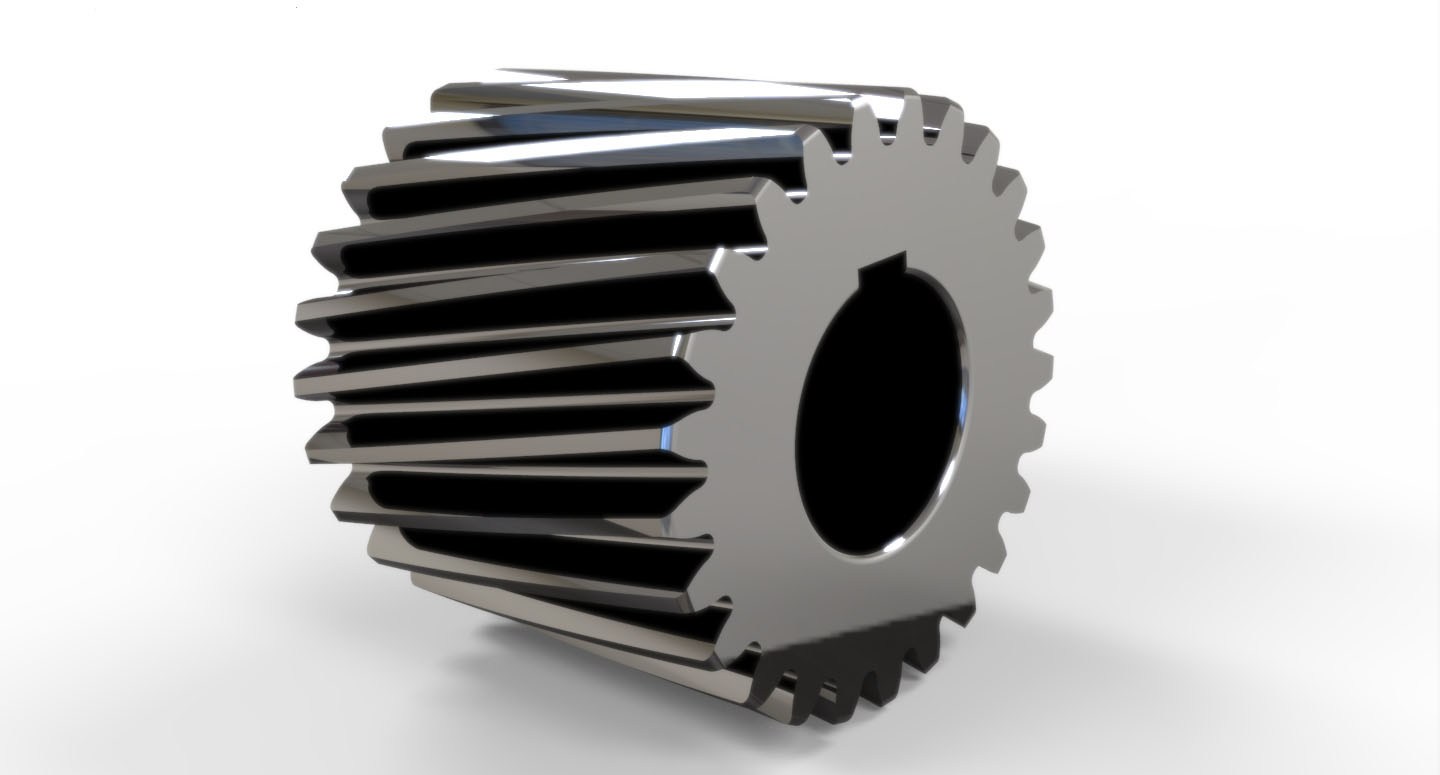

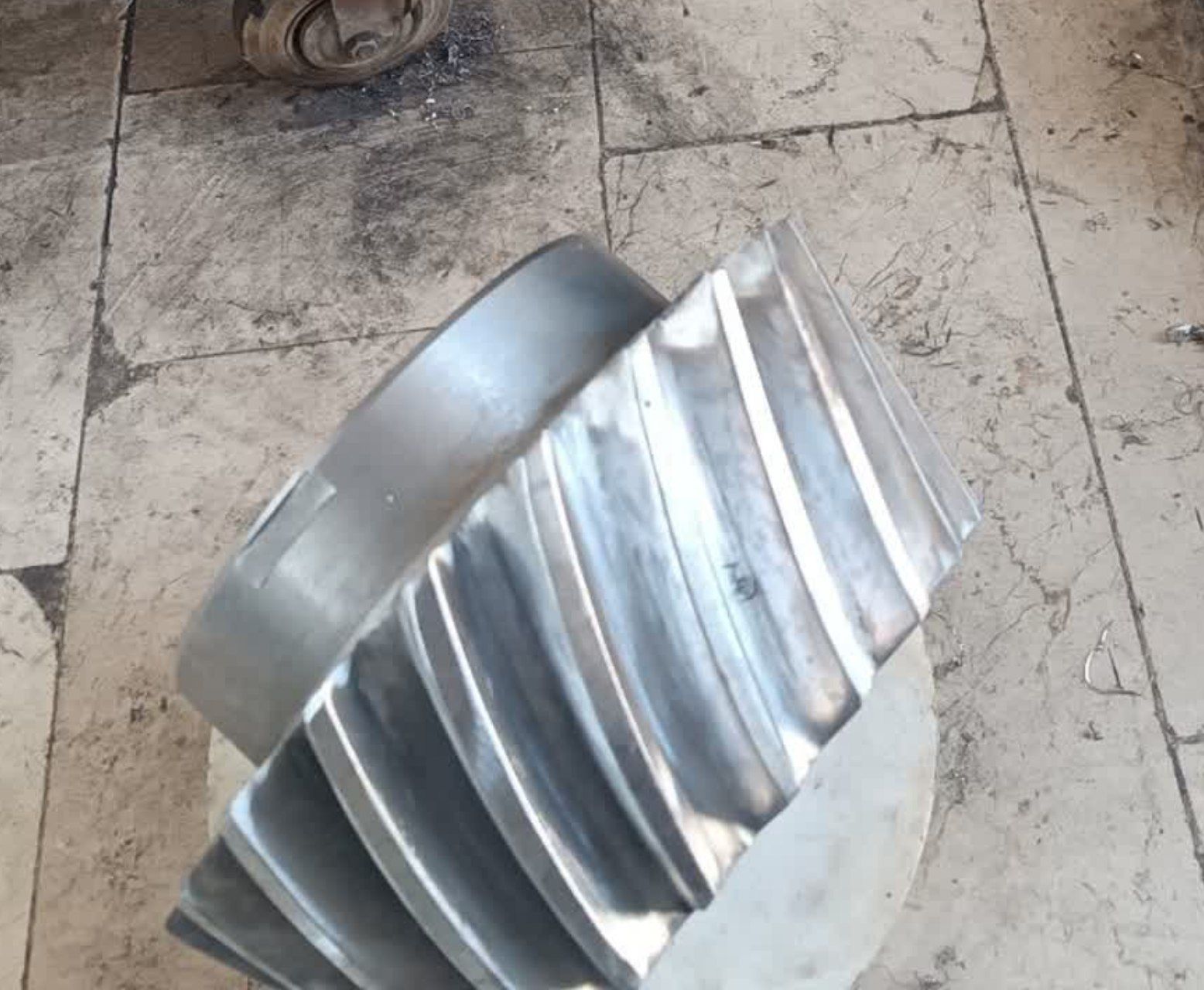

2. چرخدنده مارپیچ (Helical Gear)
دندانهها با زاویهای نسبت به محور قرار گرفتهاند.
درگیری دندانهها تدریجی است و حرکت نرمتری ایجاد میکند.
صدای کمتر و تحمل بار بیشتر نسبت به چرخدنده ساده دارد.
نیروی محوری تولید میکند که باید توسط یاتاقانها تحمل شود.
کاربرد: جعبهدنده خودروها، تجهیزات صنعتی سنگین.

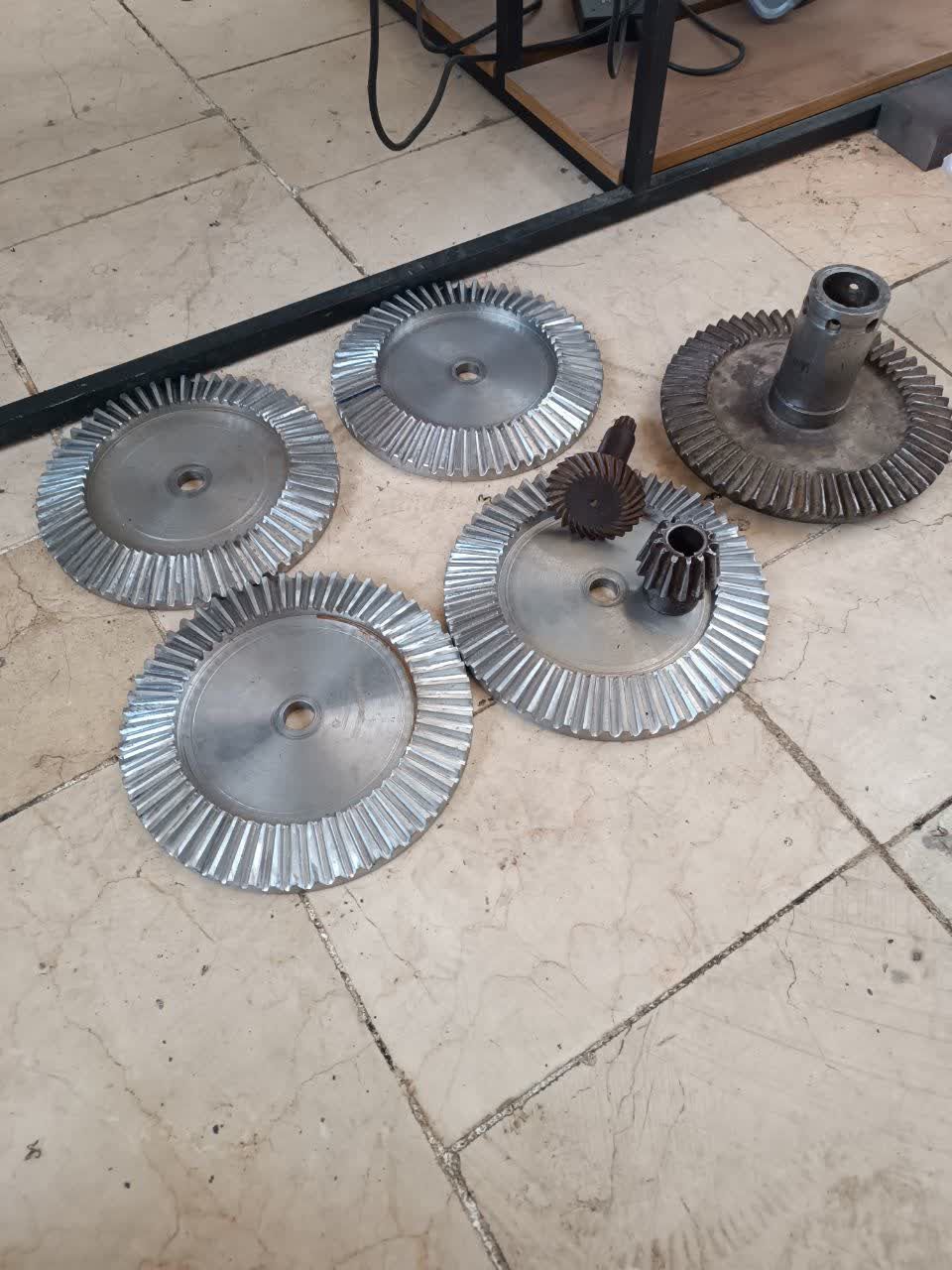

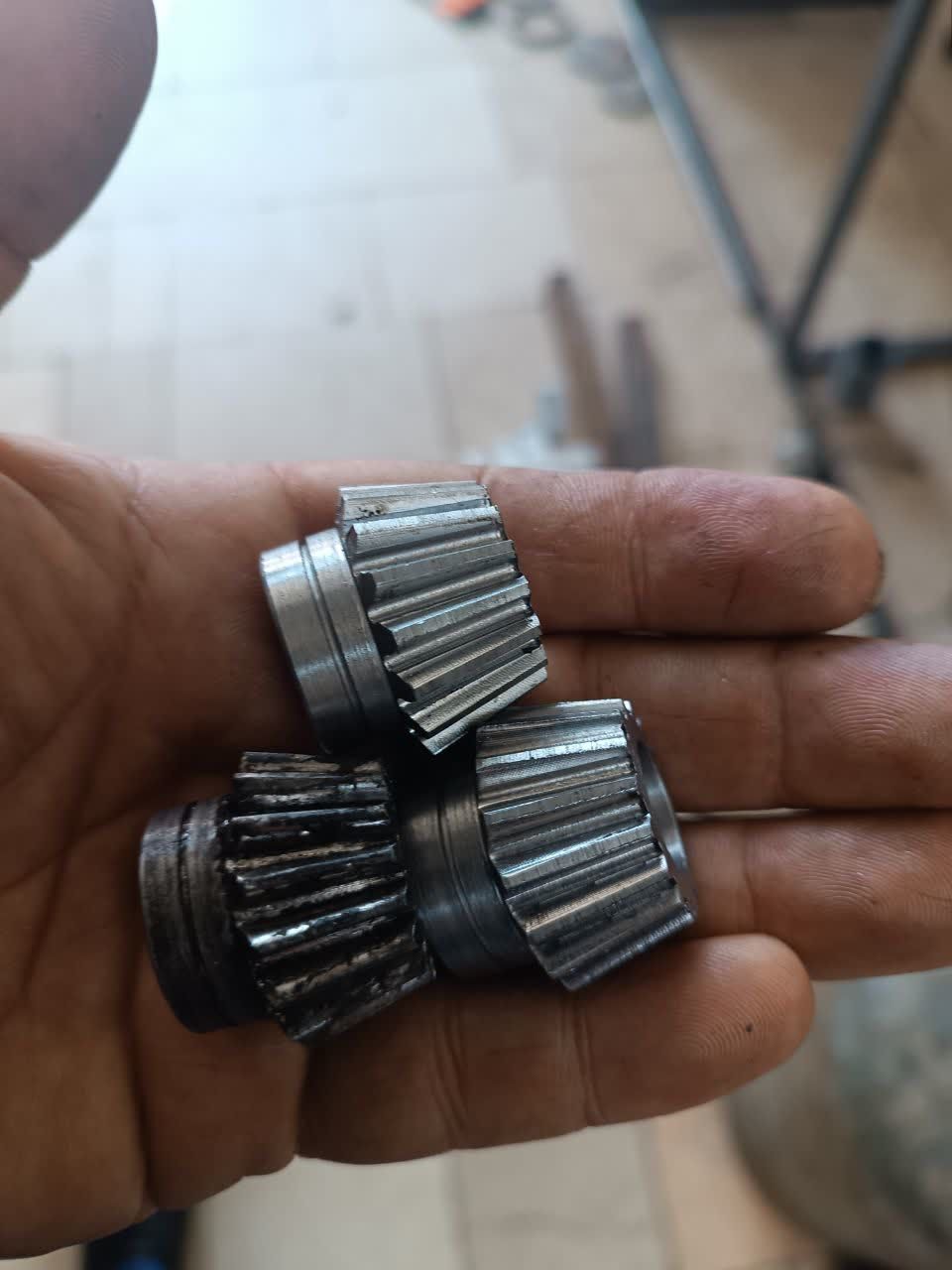

3. چرخدنده مخروطی (Bevel Gear)
برای انتقال حرکت بین محورهای متقاطع (معمولاً ۹۰ درجه) استفاده میشود.
شکل آن مخروطی است.
انواع مستقیم و مارپیچی دارد.
کاربرد: دیفرانسیل خودرو، ابزارهای صنعتی.

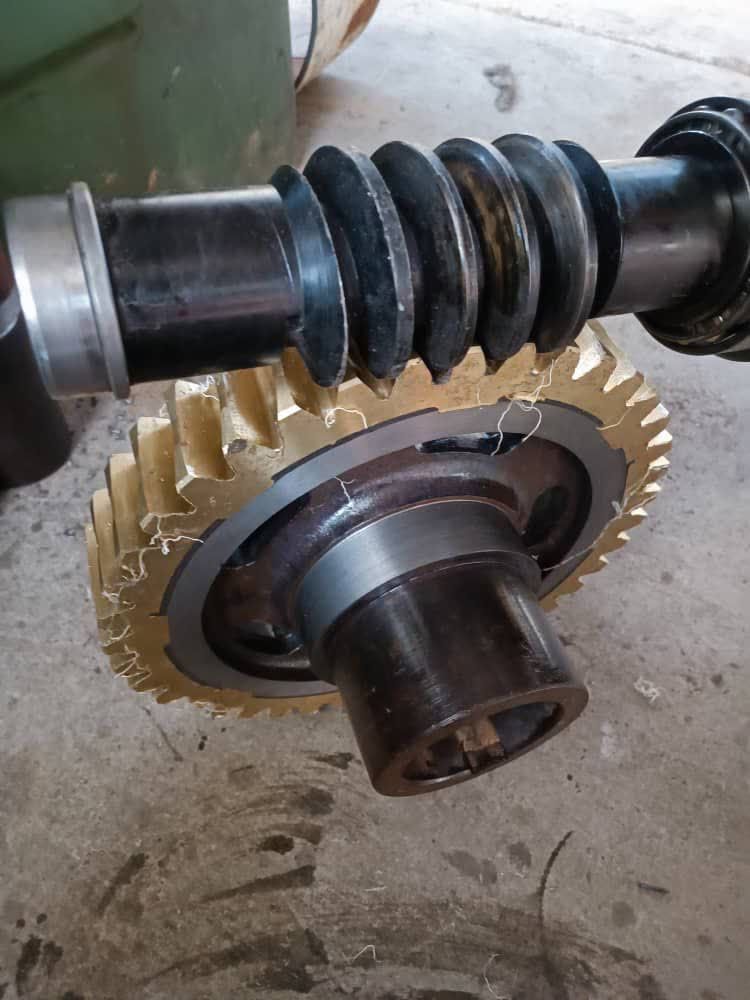

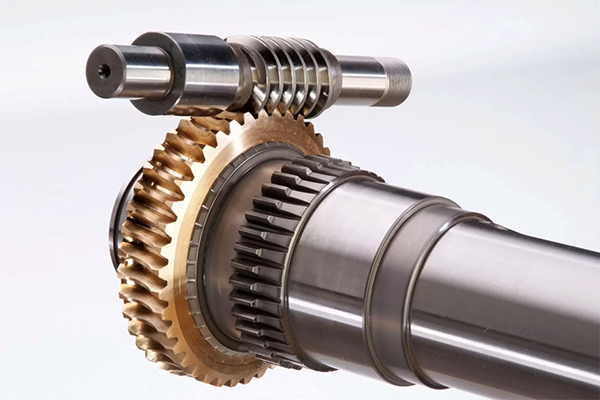

4. چرخدنده حلزونی (Worm Gear)
از یک پیچ حلزونی و یک چرخدنده تشکیل شده است.
نسبت تبدیلهای بسیار بزرگ ایجاد میکند.
در بسیاری از موارد امکان برگشت حرکت از چرخدنده به حلزون وجود ندارد (خودقفلشوندگی).
کاربرد: آسانسورها، جرثقیلها، نوار نقالهها.
5. چرخدنده شانهای (Rack and Pinion)
شامل یک چرخدنده گرد و یک قطعه دندانهدار مستقیم (شانه) است.
حرکت دورانی را به حرکت خطی تبدیل میکند یا برعکس.
کاربرد: فرمان خودرو، دستگاههای CNC.

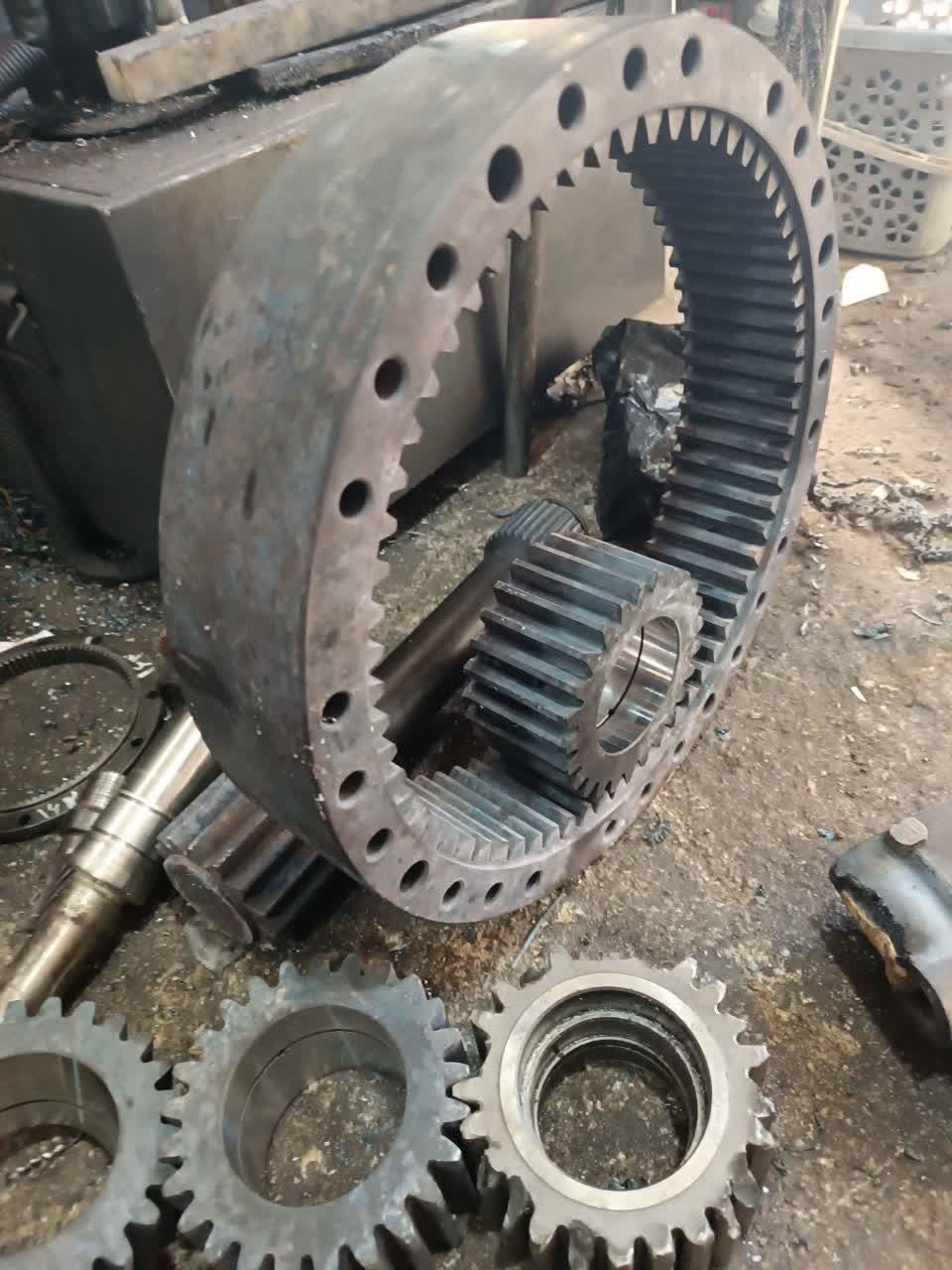

6. چرخدنده داخلی (Internal Gear)
دندانهها در سطح داخلی یک حلقه قرار دارند.
با یک چرخدنده خارجی درگیر میشود.
فضای کمتری اشغال میکند.
کاربرد: گیربکسهای سیارهای.
تاریخچه چرخ دنده
چرخدنده یکی از مهمترین اختراعهای مکانیکی در تاریخ بشر است و نقش بزرگی در توسعه ماشینها، ساعتها، وسایل نقلیه و صنعت داشته است.
آغاز پیدایش چرخدنده
نخستین نمونههای شناختهشدهٔ چرخدنده به حدود قرن سوم پیش از میلاد در یونان باستان بازمیگردند. دانشمندان یونانی از چرخدندهها برای انتقال حرکت و محاسبات نجومی استفاده میکردند.
یکی از مشهورترین نمونهها، Antikythera Mechanism است که حدود سال ۱۰۰ پیش از میلاد ساخته شد. این دستگاه مجموعهای پیچیده از چرخدندهها داشت و برای پیشبینی موقعیت اجرام آسمانی و زمان وقوع کسوف و خسوف به کار میرفت.
چرخدنده در دوران اسلامی و قرون وسطی
در دوران طلایی تمدن اسلامی، مهندسان و دانشمندانی مانند الجزری (قرن دوازدهم میلادی) از چرخدندهها در ساعتهای آبی، پمپهای آب و ماشینهای خودکار استفاده کردند. آثار او تأثیر زیادی بر مهندسی مکانیک گذاشت.
انقلاب صنعتی
در قرن هجدهم و نوزدهم، همزمان با Industrial Revolution، ساخت چرخدندههای دقیق اهمیت زیادی پیدا کرد. ماشینهای بخار، کارخانهها و ابزارهای صنعتی به انواع مختلف چرخدنده نیاز داشتند.
چرخدندههای مدرن
امروزه چرخدندهها در بسیاری از وسایل استفاده میشوند:
خودروها و گیربکسها
دوچرخهها
ساعتهای مکانیکی
رباتها
توربینهای بادی
تجهیزات صنعتی

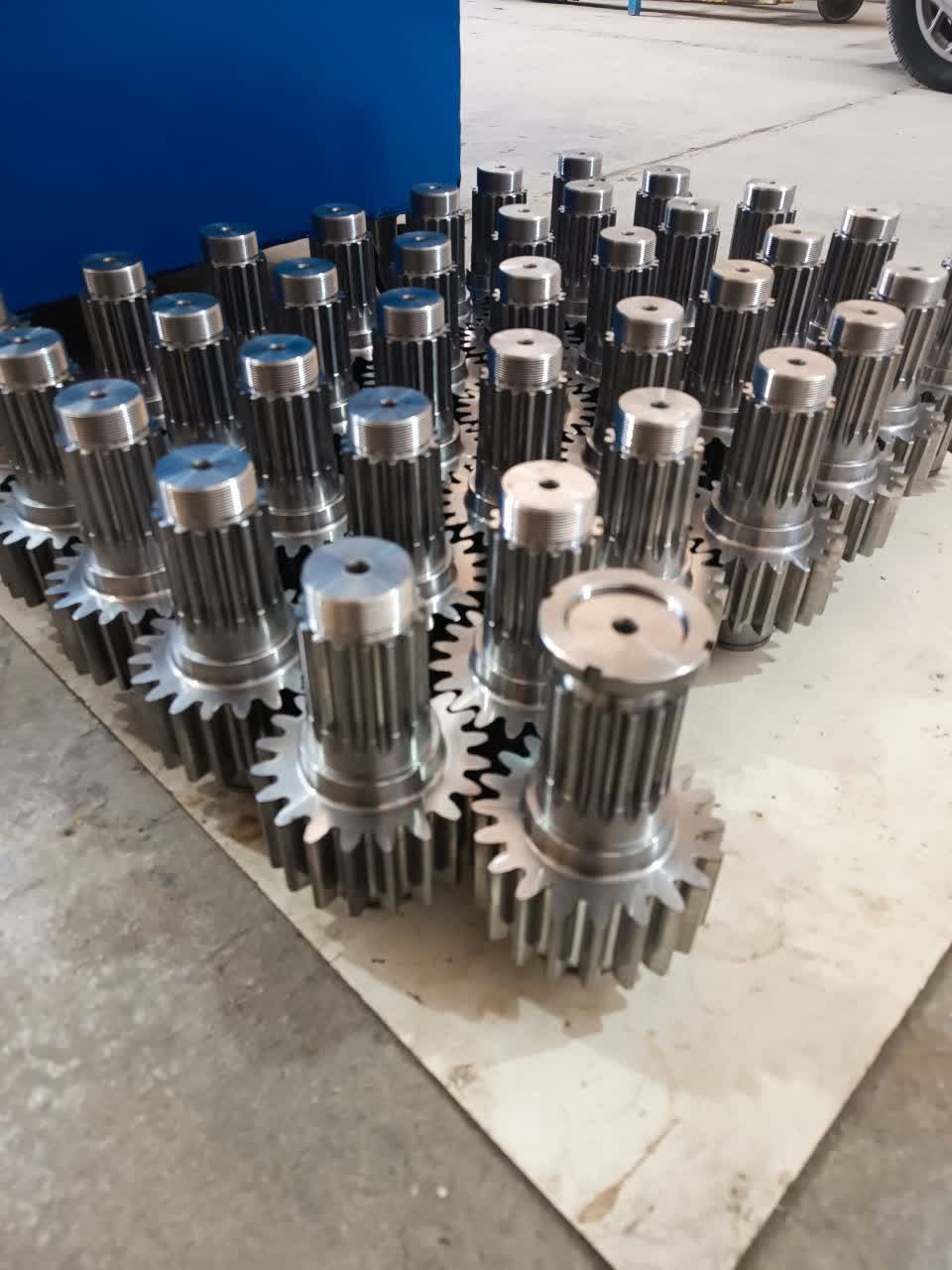

نمونه کارها
چرخ دنده ساخت انواع قطعات صنعتی و کشاورزی و با دستگاه تراش و فرز CNC و دستی و با بیش از ۳۰سال تجربه با کاردی مجرب آماده ارائه خدمات هستیم با مدیریت فرزاد مختلف
