سیم‌کشی خودرو، شریان‌های حیاتی هر وسیله نقلیه‌ایه که تمام سیستم‌های الکتریکی و الکترونیکی رو به هم متصل می‌کنه.

از استارت زدن صبحگاهی گرفته تا روشن شدن چراغ‌های ترمز، همه و همه مدیون این شبکه پیچیده از سیم‌ها، کانکتورها، رله‌ها و فیوزهاست.

 اگه بخوایم خیلی ساده بگیم، سیم‌کشی خودرو مثل سیستم عصبی بدن انسان عمل می‌کنه که اطلاعات رو بین مغز (ECU یا کامپیوتر خودرو) و اعضای مختلف (قطعات الکتریکی) منتقل می‌کند.

مجموعه دیاگ چین با چندین سال سابقه در زمینه خدمات  تخصصی برق خودرو همواره اماده خدمت رسانی به شما مشتریان عزیز می باشد

09129492127

اهمیت سیم‌کشی خودرو رو نمی شود توجه نکرد. تصور کنید یک خودرو بدون برق… خب، عملاً غیر ممکن و دور از تصور است! بدون سیم‌کشی، هیچکدوم از این‌ها کار نمی‌کند

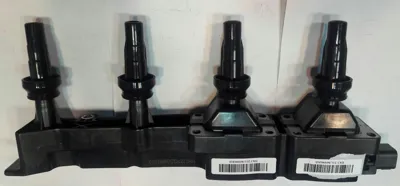

• روشن شدن خودرو: استارت، کویل، شمع‌ها و پمپ بنزین همگی به برق نیاز دارن.
• روشنایی: چراغ‌های جلو، عقب، راهنما، داخل کابین، همه‌شون با سیم‌کشی فعال میشن.
• سیستم‌های رفاهی: رادیو، تهویه مطبوع، شیشه‌های برقی، قفل مرکزی… بله، همه‌شون!
• سیستم‌های ایمنی: ایربگ، ABS، ESP و سنسورهای مختلف، برای کارکرد صحیح به یک شبکه سیم‌کشی بدون نقص نیاز دارن.
• کامپیوتر خودرو (ECU): این مغز متفکر خودرو برای دریافت اطلاعات از سنسورها و ارسال فرمان به عملگرها، کاملاً به سیم‌کشی وابسته‌ست

سیم کشی خودرو از چندین قسمت اصلی و سازنده تشکیل شده که هر کدام وظایف مختلفی دارند

• سیم ها(Wires)
• دسته سیم ها(Wire Harnesses)
• کانکتورها(Connectors)
• فیوزها(Fuses)
• رله ها(Relays)
• مدارشکن ها(Circuit Breakers)
• ماژول ها و ECU

1. سیم‌ها (Wires): سیم ها واضح ترین جز هستند! سیم‌ها از رشته‌های مسی ساخته شدند و با پوشش پلاستیکی عایق‌بندی شدند. هر سیم برای انتقال جریان برق خاصی با ولتاژ و شدت مشخص طراحی شده است.

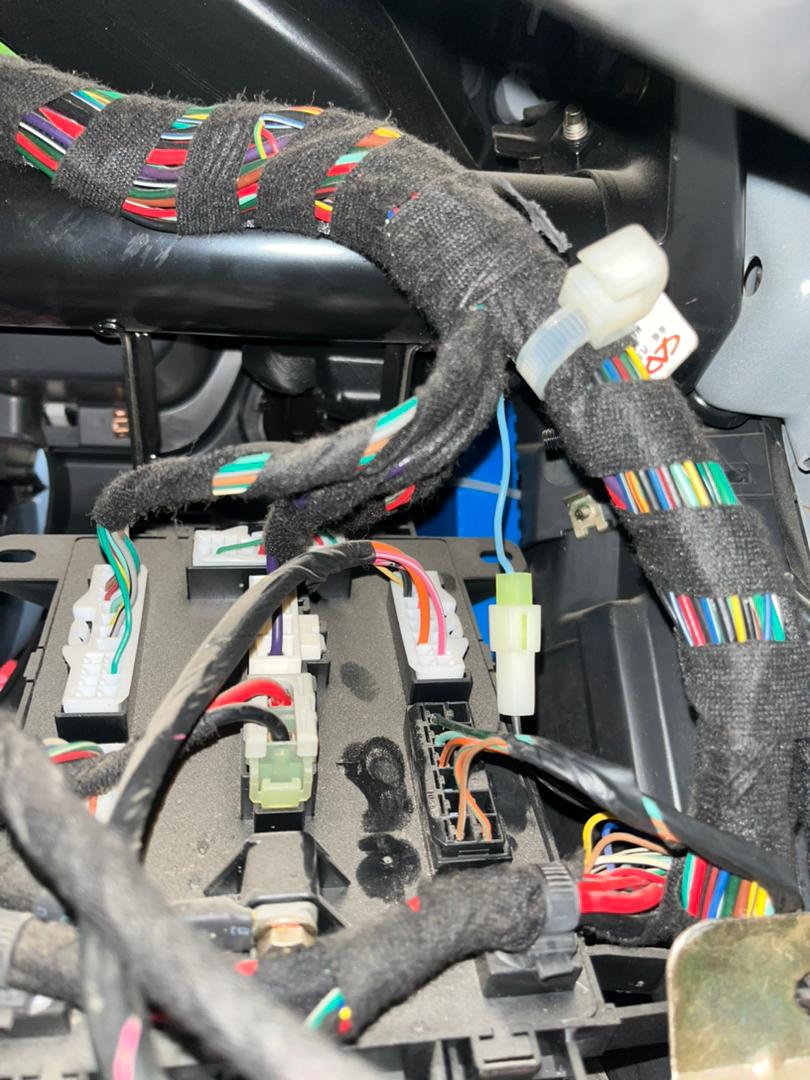

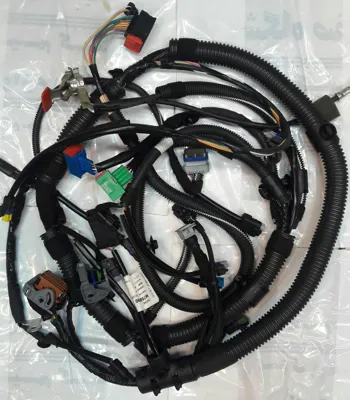

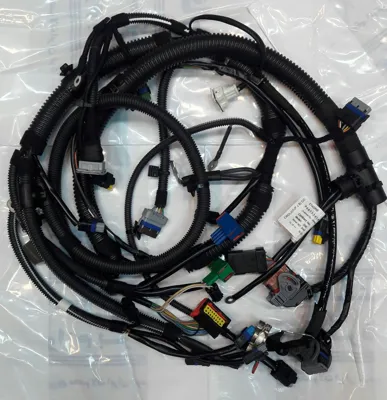

2. دسته سیم‌ها (Wire Harnesses): برای اینکه همه چیز مرتب باشه و چندین سیم به هم گره نخورند، سیم‌ها رو در دسته‌های مرتبی به نام دسته سیم یا هارنس جمع‌آوری می‌کنند. این دسته‌ها معمولاً با روکش‌های محافظتی پوشونده میشند تا در برابر گرما، رطوبت و سایش مقاوم باشند.
3. کانکتورها (Connectors): کانکتورها اتصالات نر و ماده هستند که سیم‌ها رو به قطعات مختلف و به همدیگه وصل می‌کنند. کانکتورها باید محکم و مقاوم باشند تا اتصال خوبی رو برقرار کنند و در برابر لرزش و رطوبت هم مقاوم باشند.

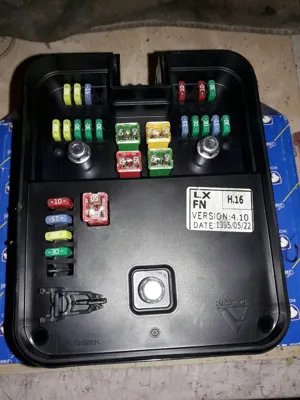

4. فیوزها (Fuses): فیوزها مثل قطعات اطمینان سیستم الکتریکی هستند. اگه جریان برق بیش از حد مجاز بشود فیوز می‌سوزد و مسیر برق رو قطع می‌کند تا از آسیب دیدن قطعات گرون‌قیمت‌تر جلوگیری بشه. تعویض فیوز سوخته خیلی آسون‌تر و ارزون‌تر از تعویض یک قطعه آسیب دیده است!
5. رله‌ها (Relays): رله‌ها سوییچ‌های الکترومکانیکی هستند که به انها اجازه میدند یک جریان کوچک، جریان بزرگتری رو کنترل کند.برای مثال، فشار دادن دکمه بوق (جریان کوچک) باعث فعال شدن رله بوق میشه که اون هم جریان بزرگتر مورد نیاز برای به صدا درآوردن بوق رو وصل می‌کند.
6. مدار شکن‌ها (Circuit Breakers): مثل فیوزها هستند، با این تفاوت که بعد از قطع شدن جریان (مثلاً به دلیل اضافه بار)، امکان فعال کردن انها  وجود دارد و نیازی به تعویض ندارند. بیشتر در مدارهای پرقدرت استفاده میشند.

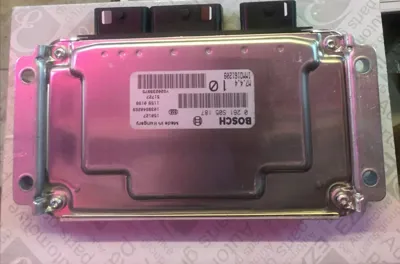

7. ماژول‌ها و ECU: این‌ها مغزهای الکترونیکی خودرو هستند. ECU یا واحد کنترل موتور، ماژول کنترل بدنه (BCM)، ماژول کیسه هوا (ACM) و… همگی از طریق سیم‌کشی با هم و با سنسورها و عملگرها در ارتباط هستند.

• سیم‌های قدرت (Power Wires): این سیم‌هامعمولا جریان بالا را حمل می کنند و معمولاً قطر بیشتری دارند. مثل سیم‌هایی که از باتری به استارت یا دینام متصل می شوند.
• سیم‌های سیگنال (Signal Wires): این سیم‌ها اطلاعات و داده‌ها رو بین سنسورها و ECU منتقل می‌کنند. جریان و ولتاژشون خیلی کم و قطر انها نیر کمتر است
• سیم‌های زمین (Ground Wires): این سیم‌ها جریان برگشتی به باتری یا بدنه خودرو رو فراهم می‌کنن و برای تکمیل مدار بسیار ضروری هستند.

برای اینکه سیم‌کشی خودرو ماندگار باشد یکسری اصول باید رعایت شود

• اندازه صحیح سیم: استفاده از سیم با قطر مناسب برای جریان مورد نیاز خیلی مهمه. سیم نازک‌تر از حد لازم داغ میشه و ممکنه آتش بگیره، در حالی که سیم ضخیم‌تر از حد لازم، هم هزینه بیشتری داره و هم فضای بیشتری اشغال می‌کنه.
• عایق‌بندی مناسب: پوشش پلاستیکی سیم‌ها باید مقاوم در برابر حرارت، رطوبت، مواد شیمیایی و سایش باشه.
• اتصالات محکم: تمام اتصالات باید کاملاً محکم باشن تا از افت ولتاژ، گرم شدن و قطعی جلوگیری بشه.
• مسیریابی صحیح: سیم‌ها باید از مسیری عبور کنن که در معرض کشش، له شدن، گرمای بیش از حد یا سایش نباشن. استفاده از بست‌ها و نگهدارنده‌ها برای ثابت نگه داشتن سیم‌ها ضروریه.
• استانداردهای رنگ‌بندی: رعایت استانداردهای رنگ‌بندی سیم‌ها کمک می‌کنه تا تعمیرکاران به راحتی بتونن مسیر سیم‌ها و وظیفه اونها رو تشخیص بدن.



سیم‌کشی خودرو هم مثل قسمت های دیگر خودرو ممکن است گاهی اوقات دچار مشکل شود. برخی از مشکلات رایج عبارتند از:

• اتصال کوتاه (Short Circuit): وقتی سیم‌های مثبت و منفی به هم برخورد می‌کنند یا سیم مثبت با بدنه خودرو تماس پیدا می‌کنه. این اتفاق باعث میشه جریان زیادی از مدار عبور کنه و معمولاً فیوزها می سوزند.
• مدار باز (Open Circuit): وقتی اتصال سیم قطع میشه و جریان برق نمی‌تواند به مقصد برسه. مثلاً سیم پاره شده یا کانکتور شل شده.
• مقاومت بالا (High Resistance): وقتی اتصالات شل میشن، سیم‌ها فرسوده شده یا دچار خوردگی میشن، مقاومت در مسیر جریان افزایش پیدا می‌کنه. این باعث میشه ولتاژ افت پیدا کنه و قطعات به درستی کار نکنن (مثلاً چراغ کم‌نور بشه یا موتور فن کند کار کند.
• خوردگی (Corrosion): رطوبت و نمک می‌تونن باعث خوردگی سیم‌ها و کانکتورها بشن و مقاومت رو افزایش بدن.
• آسیب فیزیکی: له شدن سیم‌ها، سوختگی در اثر گرما، یا بریده شدن توسط اجزای متحرک.
• مشکلات در ECU یا ماژول‌ها: گاهی اوقات مشکل از سیم‌کشی نیست و خود واحد کنترل یا ماژول دچار مشکل شده که البته تشخیصش پیچیده‌تره.



نگهداری مناسب از سیم‌کشی خودرو می‌تواند از بروز مشکلات زیادی جلوگیری کنه. چک کردن دوره‌ای اتصالات، اطمینان از تمیز بودن کانکتورها و محافظت از سیم‌ها در برابر آسیب‌های فیزیکی، کارهایی هستن که می‌تونن مفید باشن.

در صورت بروز مشکل، عیب‌یابی سیم‌کشی خودرو نیاز به صبر و ابزار مناسب داره:

• مولتی‌متر: برای اندازه‌گیری ولتاژ، جریان و مقاومت.
• تستر مدار: برای بررسی وجود جریان در یک سیم.

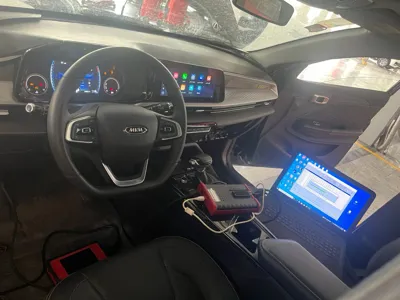

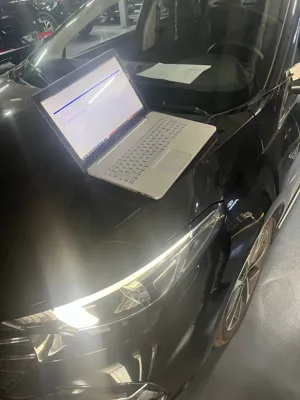

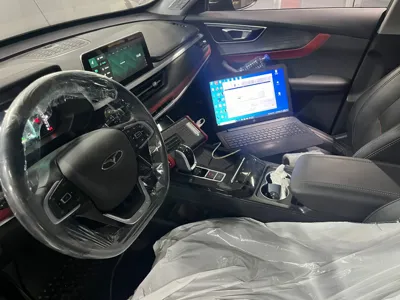

• دیاگ: دستگاه‌های دیاگ می‌تونن کدهای خطای مربوط به سیستم‌های الکتریکی رو بخونن و به تشخیص مشکل کمک کنن.
• نقشه‌های سیم‌کشی (Wiring Diagrams): این نقشه‌ها برای تشخیص مسیر سیم‌ها و اتصالاتشون ضروری هستن و بدون اونها، عیب‌یابی واقعاً سخته.

سیم‌کشی خودرو یک شاهکار مهندسی است که در ظاهر ساده، اما در باطن بسیار پیچیده و برای خودرو حیاتی می باشد. درک عملکرد و اصلاع از اجزا ان، نه تنها برای تعمیرکاران، بلکه برای هر راننده‌ای که قصد اطلاع از ان را دارد، مفید است. پس دفعه بعد که ماشینتون روشن شد یا چراغ‌هاش درخشیدن، یادتون باشه که این رگ‌های کوچک مسی، قهرمانان بی‌نام و نشون این نمایش بزرگ هستند.
