تیرچه پیش تنیده

احتمالاً نام تیرچه پیش تنیده را بارها شنیده اید و اکنون به دنبال آن هستید که سؤالاتی که ذهن شما در مورد تیرچه پیش تنیده شکل گرفته را پاسخ دهید.

تبریک میگوییم شما وارد صفحه درستی شده اید و قرار است در این مطلب با تمام جزئیات و مزایا و معایب تیرچه پیش تنیده نحوه اجرای تیرچه پیش تنیده خط تولید تیرچه پیشتنیده و هر آنچه که لازم است در مورد تیرچه پیش تنیده بدانید صحبت کنیم.



                      تیرچه پیش تنیده

          همکاری با سازمانها

در واقع تیرچه پیش تنیده یک محصول ساخت کشور آلمان میباشد که در سالهای اخیر در تمام دنیا استفاده آن رواج پیدا کرده است. البته ایالات متحده آمریکا نیز در ساخت قطعات پیش تنیده قدمت بسیار طولانی و همچنین آیین نامه‌های معتبری دارد ولی زادگاه تیرچه پیشتنیده در واقع آلمان میباشد خط تولید که در کارخانه ایران استفاده میشود نیز آلمانی است.

بگذارید ابتدا مخلص کلام را خدمت شما بگویم تیرچه پیش تنیده به راحتی و بدون نیاز در تغییر نقشه میتواند جایگزین هر نوع تیرچه گردد کیفیت آن سه برابر بالاتر و قیمت آن حداقل ۳۰ الی ۵۰ درصد پایینتر از تمامی تیرچه‌ها میباشد. اجرای آن هیچگونه تفاوتی با سایر تیرچه‌ها ندارد و نیاز به متخصص اجرایی وجود ندارد و در واقع علت اینکه تمامی پروژه‌های انبوه‌سازی به سمت این تیرچه جذب شده‌اند این دلایل میباشد.

در تیرچه پیش تنیده از یک نوع فولاد استفاده میشود که به وایر معروف است. در واقع تعداد این وایرها است که باعث میشود تیرچه مقاومت بیشتری داشته باشد مثلاً در دهانه ۵ متر از سه وایر استفاده میشود ولی در دهانه ۶ متر از ۴ وایر استفاده میشود این وایرها یک نوع فولاد پرکن هستند که مقاومت کششی آنها سه برابر بالاتر از یک میلگرد معمولی میباشد در واقع این فولادها یا این وایرها بسیار با کیفیت و پرمقاومت هستند.

بتنی که در تیرچه پیش تنیده استفاده میشود بسیار با کیفیت و با عیار c45 میباشد در واقع بتن بعد از فرایند تولید به صورت لحاف بخار تا دمای ۷۰ درجه عمل آوری شده و مقاومت بسیار بالایی دارد.

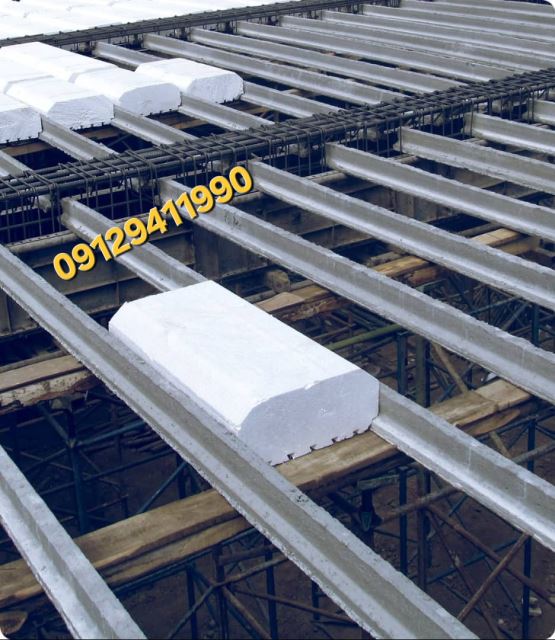

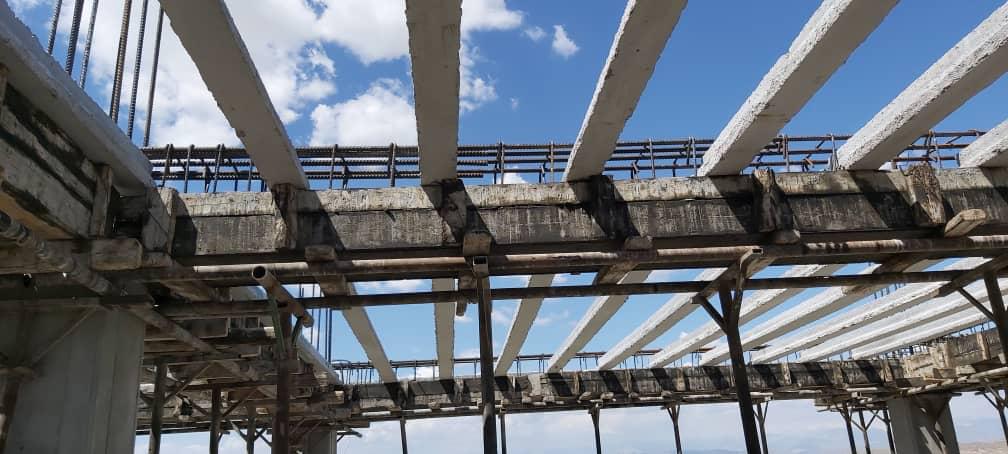

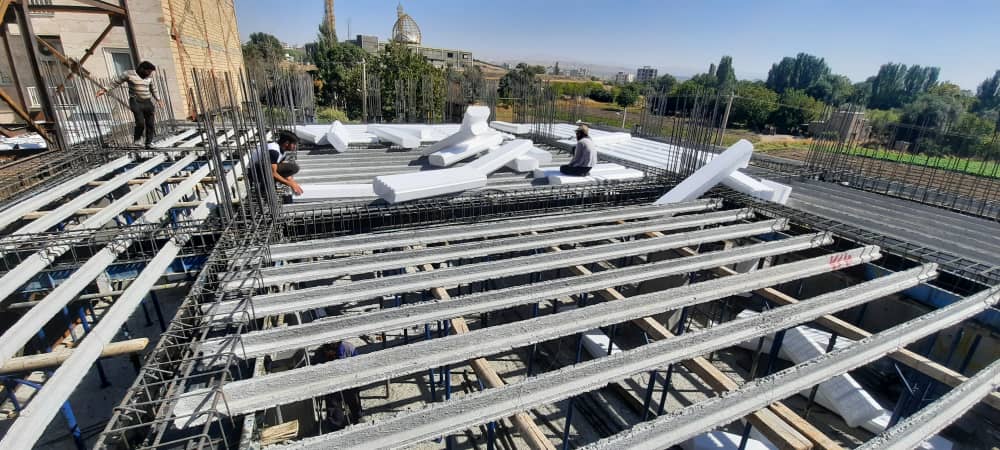

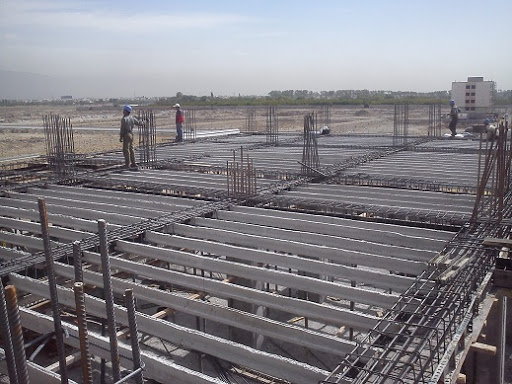

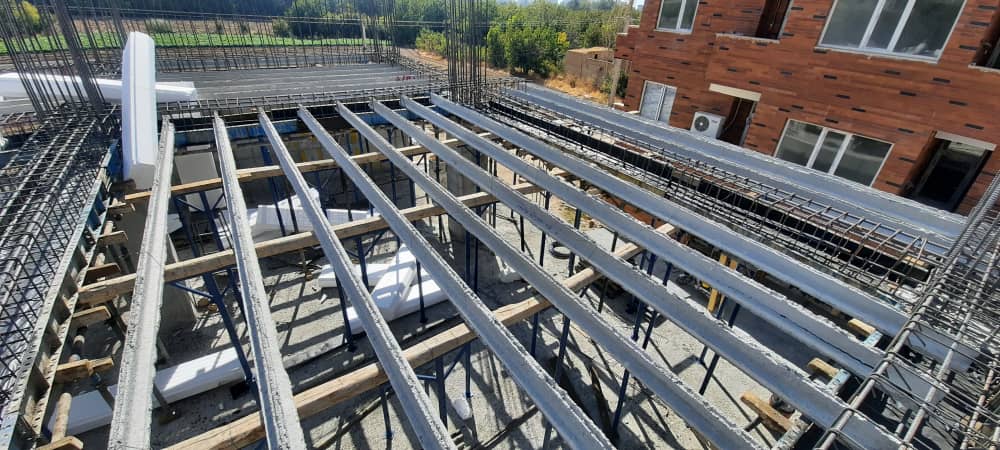

نحوه اجرا تیرچه پیش تنیده مثل تیرچه‌های معمولی میباشد و همان اکیپ آرماتوربندی که تیرچه‌های معمولی را در ساختمان اجرا میکند به راحتی میتواند تیرچه پیش تنیده را اجرا کند.

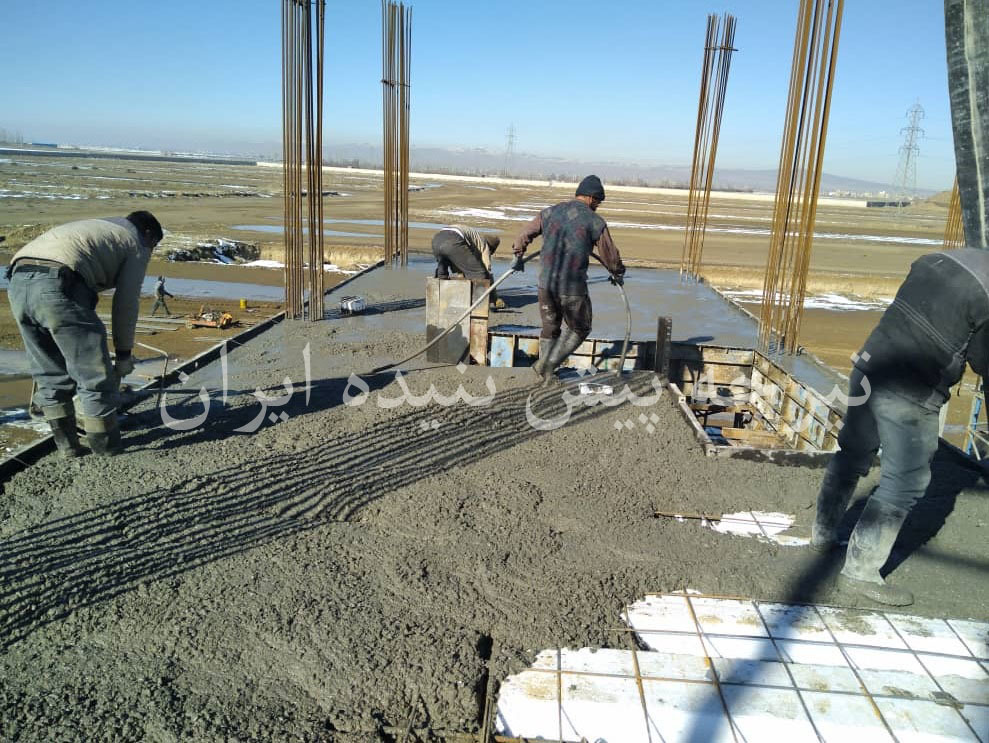

وقتی از تیرچه پیش تنیده در ساختمان خود استفاده میکنید در هر ۱۰۰ متر مربع ۲ متر مکعب در بتن ریزی نیز صرفه جویی میکنید چون جان تیرچه پیش تنیده و تاج آن بتن دارد.

جهت کسب اطلاعات بیشتر با شماره 09129411990 تماس بگیرید.



                  قیمت تیرچه پیش تنیده

قیمت تیرچه پیش تنیده همواره و بدون شک ارزان از هر تیرچه ای هست که در ایران تولید میشود . این کاهش قیمت از ۳۰ درصد شروع و تا ۷۰ درصد نیز میرسد که بسیار مقرون به صرفه میباشد.

جک هایی که زیر تیرچه پیش تنیده میزنید نیز نسبت به سایر تیرچه ها نصف میشود مثلا تا دهانه ۴ متر این تیرچه نیازی به جک ندارد.

تیرچه پیش تنیده ایران تنها تولید کننده تیرچه پیشتنیده تا طول دهنه ۱۲ متر و ارتفاع ۱۷ سانتی متر در کشور، دارای پروانه استاندارد از سازمان ملی استاندارد ایران و کد رهگیری ده رقمی

۳ وایر متری ۹۰ هزار تومان قابل استفاده تا دهانه ۵.۵ متر

۴ وایر متری ۱۱۵ هزار تومان قابل استفاده تا داانه ۶ متر و نیم

۵ وایر متری ۱۵۰ تومان قابل استفاده تا دهانه ۷ متر و چهل سانت

۶ وایر متری ۱۸۰ هزار تومان برلی دهانه های بلند تر از ۷.۵ متر

۷ وایر متری ۲۲۰ هزار تومان برای دهانه های بلند تر از ۸.۵ متر

تیرچه پیش تنیده تا دهانه ۱۲ متر طول قابل اجرا میباشد.



مزایای استفاده از سیستم تیرچه پیش تنیده:



⚪️ کاهش هزینه خرید تیرچه تا 50 درصد نسبت به تیرچه های معمولی

⚪️ کاهش حجم بتن ریزی سقف تا 20 درصد

⚪️ امکان اجرای سقف با دهانه های بلند

⚪️ عدم نیاز به میلگرد اوتکا

⚪️ احتیاج به مراتب کمتری شمع، نسبت به تیرچه‌های معمولی

⚪️ تولید با تکنولوژی پیشرفته آلمان

⚪️ دارای پروانه استاندارد از سازمان ملی استاندارد ایران و کد رهگیری ده رقمی استاندارد



جهت اطلاعات بیشتر با شماره 09129411990 تماس بگیرید.



                    قیمت تیرچه پیش تنیده

انواع تیرچه‌های دیگر:



تیرچه پاشنه بتنی:

پاشنه ها همان فندوله ها هستند که پایین تیرچه ها قرار دارند این پاشنه ها میتوانند از جنس بتن باشند. متأسفانه در کشور ما اکثر قریب به اتفاق تیرچه ها پاشنه بتنی میباشند که اشکالات بسیار زیادی که در هنگام اجرا و چه در هنگام تولید متوجه این نوع تیرچه ها میباشد اولین ایرادی که میتوان به تیرچه پاشنه بتنی گرفت تهیه بتن و فرآوری آن است که متأسفانه در کارگاه های تیرچه سازی با کمترین دقت و کنترل کیفیت این بتن ساخته میشود و در خیلی از موارد حتی بتن تین تیرچه ها عمل آوری و کیورینگ نیز نمیشود که باعث به وجو آمدن تیرچه ای غیر قابل اعتماد میگردد.

دومین مورد استفاده از میلگرد تکه شده و یا زنگ زده و نامرغوب میباشد. چون مصرف کننده میلگرد مدفون در بتن را نمیبیند فرصتی برای سودجویان فراهم شده تا این دست تقلبات را در ساخت تیرچه ها انجام دهند . البته شایان ذکر است که تولید کنندگانی هم هستند که تیرچه پاشنه بتنی را با کیفیت مناسب تولید میکنند و استاندارد دارند اما قیمت در این حالت به حدی بالا میرود که کمتر مصرف کننده ای حاضر به پرداخت میباشد و متاسفانه این مشکل در شهرستانها نیز بسیار شدت دارد. علت را میتوان در نظارت ضعیفتر ارگانهای نظارتی همچون سازمان استاندارد و تحقیقات صنعتی ایران و نظام مهندسیها پیدا کرد. تیرچه پاشنه بتنی استاندارد شاید کمتر از ۱۰ درصد بازار را به خود اختصاص داده باشد و الباقی مصرف کنندگان این تیرچه از نوع غیر استاندارد استفاده میکنند تا در هزینه ها صرفه جویی نمایند.



 تیرچه فلزی با جان باز (کرومیت):

تیرچه های کرومیت سقفهای مرکب کرومیت هستند که از تیرچه های آن استفاده میکردیم.

این تیرچه کاملا فلزی میباشد و از مزایای تیرچه کرومیت این است که در دهانه های بلند قابل استفاده است. اما مهمترین نکته در مورد تیرچه کرومیت قیمت بسیار بالا و سرسام آور آن است که این تیرچه را تبدیل به گران ترین تیرچه بازار ایران کرده است. تیرچه کرومیت در مقایسه با تیرچه پیش تنیده هزینه ای ۲ الی ۳ برابری را به سازنده تحمیل میکند. تیرچه کرومیت را میتوان با فواصل ۷۰ سانتیمتر نیز اجرا کرد.



تیرچه های پاشنه سفالی:

که پایین آنها یا همان فوندوله یا پای تیرچه در واقع به زبان ساده تر همان قسمتی که میخواهند بار را پیاده کنند، بال پایین تیرچه از جنس سفالی است. این توع تیرچه مدت ۱۰ سال است که در استان تهران و بعد از آن به تدریج در کل کشور در حال ممنوع شدن است . به علت غیر قابل اعتماد بودن سفال و بسیاری از مشکلات که در تیرچه پاشنه سفالی وجود دارد حتی امکان اعطای پروانه استاندارد نیز به این تیرچه وجود ندارد و استفاده از آن به هیچ وجه توصیه نمیشود.



تیرچه های پیش کشیده:

تیرچه هایی هستند که تنیده شده‌اند وایر های موجود در آنها قبل از بتن ریزی تحت حرارت و کشش قرار گرفته اند.



تیرچه های پس کشیده:

تیرچه های پس کشیده هم مانند تیرچه های پیش کشیده پیش تنیده میشوند ولی با این تفاوت که وایرها را بعد از عملیات بتن ریزی تحت کشش قرار میدهند که خود نیز از دو روش صورت میگیرد.

تیرچه های پیش کشیده و پس کشیده مقاومت بسیار زیادی دارند. این تیرچه ها خیلی در صنعت ساختمان معمولی کاربردی ندارند اما برای سازه هایی که بلند مرتبه تر هستند و مهمتر هستند و دهانه های بزرگتری دارند مورد استفاده قرار میگیرد. این تیرچه ها با خاصیت پیش کشیدگی یا پس کشیدگی هر دو حالتی از پیش تنیدگی هستند، یعنی ظرفیت تحمل خمش مقطع را بالا میبرند و با قوی تر کردن خود تیرچه میتوان از آنها برای دهانه های بزرگتر استفاده کرد.



تام تیرچه:

یک نوع دیگر از تیرچه ها میباشد که مدت زیادی است که دیگر تولید نمیشود و یا به صورت بسیار محدود تولید میگردد و نه از نظر اقتصادی بصرفه است و نه کیفیت آن راضی کننده میباشد و باعث شد که در انزوا قرار گیرد.



قیمت تیرچه پیش تنیده از کارخانه تیرچه پیش تنیده

خط تولید تیرچه پیش تنیده:

جهت اطلاعات بیشتر با شماره 09129411990 تماس بگیرید.

جهت تولید تیرچه پیش تنیده ابتدا وایرهای فولادی از نوع PC وایر با تاب کششی ۱۸ هزار کیلوگرم بر سانتیمتر مربع در خط تولید به طول ۱۲۰ متر قرار گرفته و به میزان محاسبه شده توسط دستگاه‌های مخصوص کشیده میشود، سپس دستگاه بتن ریزی بر روی وایرهای کشیده شده قرار گرفته و بتن مقاومت تولید شده در بچینگ که طبق طرح اختلاط خاص این شرکت و با استفاده از مرغوبترین شن و ماسه با دانه بندی مخصوص تهیه شده بر روی دستگاه انتقال یافته و بتن ریزی و متراکم سازی انجام میشود. در این نمونه یک مکعبی از بتن گرفته شده و در کنار تیرچه ها قرار میگیرد تا در همان محیط در کنار تیرچه‌ ها با سیستم بخار و در واقع لحاف بخار فرآوری شود. مطابق با الزامات آیین نامه سطح بالای تیرچه باید حداقل به اندازه دو میلیمتر مضرس باشد تا درگیری کامل بین بتن تیرچه و بتن دال سقف برقرار شود. پس از خشک شدن بتن نمونه مکعبی در آزمایشگاه شرکت شکسته شده و پس از رسیدن به مقاومت مورد نظر مجوز آزاد کردن وایر های کشیده شده صادر میشود، که این امر موجب ایجاد فشار در مقطع بتن شده و بتن پیش تنیده ایجاد میشود. همچنین مکان وایرها طوری طراحی میشود که پس از آزاد شدن وایرها و شروع عملکرد فشاری آنها تیرچه خیزی به اندازه ۱ سانتیمتر در هر ۵ متر طول به سمت بالا بر میدارد پس از آزاد کردن وایرها تیرچه ها به اندازه سفارش داده شده برش میخورند و یک عدد از تیرچه ها بصورت تصادفی انتخاب شده و برای انجام آزمایش مقاومت خمشی به آزمایشگاه فرستاده میشود در صورت تأیید آزمایشگاه تیرچه ها از روی باند جمع آوری شده و به قسمت دپو انتقال داده میشود. بدیهی است در صورتیکه تیرچه ها مورد تأیید آزمایشگاه نباشد تمامی خط تولید به قسمت ضایعات منتقل میشوند. بعد از دپو کردن محصول بنا به سفارش مشتریان تریلیها با دقت بارگیری شده عازم مقصد خود در شهرها و شهرستانهای مختلف میشوند. علاوه بر واحد کنترل کیفیت و آزمایشگاه مستقیم کارخانه مهندسین و سرپرستان کارگاه به صورت دوره‌ای و مداوم بر عملکرد تمامی مراحل تولید اعم از ماشین آلات بتن و تیرچه و نحوه عملکرد کارگران و کیفیت محصول نهایی و همچنین بر فرایند زمانی تولید و بارگیری نظارت دارند تمامی پرسنل این شرکت بر این امر واقف هستند که محصولی درجه یک و با کیفیت را در بازار ساختمان عرضه کنند.



قیمت تیرچه پیش تنیده

در حال حاضر تنها دستگاهی که در دنیا جهت تولید تیرچه پیش تنیده مورد تایید میباشد سیستم اکسترودر است . سیستم های قالبی در گذشته مورد استفاده قرار میگرفتند اما چون در سیستم قالبی تولید تیرچه پیشتنیده تولید کننده مجبور به استفاده از بتن روان است باعث میگردد تا مقاومت و کیفیت تیرچه به حد مورد نیاز نرسیده و خطرات جانی به همراه داشته باشد از این رو زمان زیادی است که این روش منسوخ گشته است‌.

البته دستگاه های اکسترودر نیز باید به روز و مدل سال باشند تا بتوانند الزام قلاب گذاری در تیرچه را تولید کنند.



معرفی سیستم تیرچه پیش تنیده:

تیرچه پیش تنیده نوعی از محصولات پیش ساخته بتنی است که با بکارگیری تکنولوژی پیش تنیدگی (Prestressing) در آن، مازاد بر کاهش مصرف مصالح مهمی از جمله فولاد و کمک به کاهش آلودگی های محیطی، قیمت تمام شده آن بسیار پایین تر از تیرچه های مشابه بوده و به همین دلیل از نظر ا قتصادی دارای برتری مطلق، نسبت به محصولات مشابه خود همچون تیرچه های بتنی رایج (فندوله ای) و تیرچه های فلزی با جان باز و یا تیرچه کرومیت است.

               نحوه اجرا تیرچه پیش تنیده

ویژگی استفاده از سیستم تیرچه پیش تنیده:

۱- کاهش قیمت خرید تیرچه نسبت به تیرچه های دیگر

۲- دارای گواهی استاندارد و همچنین نامه فنی از مرکز تحقیقات ساختمان و مسکن

۳- کاهش حجم بتن ریزی در مقایسه با تیرچه های فندوله ای و فلزی

۴- کیفیت بسیار بالای این نوع تیرچه در مقایسه با تیرچه های بتنی و فلزی رایج

۵- امکان اجرای سقف با دهانه های بلند. (تا بیش از ۱۲ متر برای سربار مسکونی)

۶- کاهش وزن سقف ساختمان و کاهش نیروی زلزله به علت کاهش استفاده از فولاد

۷- عدم نیاز به اجرای شمع بندی موقت در زیر تیرچه تا دهانه ۴.۵ متر برای سربار مسکونی

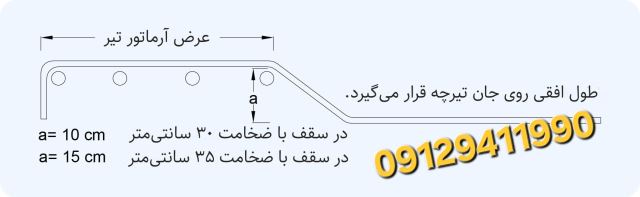

۸- عدم نیاز به میلگرد ممان منفی و اوتکا در دوانتهای تیرچه به علت فرض دوسر مفصل در طراحی.

۹- کاهش شدید هزینه اجرای سقف به علت کاهش مصرف میلگرد و بتن نسبت به سقف های رایج

۱۰- امکان اجرای صرفاً یک ردیف شمع بندی برای دهانه های بزرگتر از ۴متر. (در محل کلاف های عرضی)

۱۱- افزایش دوام و عمر مفید سقف به علت عدم امکان خوردگی میلگردها به علت عدم وجود ترک در بتن



قیمت تیرچه پیش تنیده



روشهای تولید تیرچه پیش تنیده:

1- با استفاده از اکسترودر

در این روش که تنها روش اصولی ساخت تیرچه پیش تنیده می باشد و با دستگاه های اروپایی قابل انجام است بتن نان اسلامپ روی خط ویبره شده و کاملا متراکم گشته و سپس با بخار و حرارت فرآودی میشود در دستگاه های چینی سیستم فراوری با حرارت دیده نشده و این امر موجب پایین آمدن کیفیت و زمان تولید میشود.

2- با استفاده از قالب

این روش تقریبا ۱۰ سال است که منسوخ شده به علت مشکلات فراوانی که در تیرچه پیش تنیده تولیدی به وجود می اید از جمله ترک خوردن و سوراخ دار بودن بتن تیرچه پیش تنیده و مقاومت بسیار پایین که به علت استفاده از بتن روان به وجود می آید و امکان استفاده از بتن بدون اسلامپ به علت وجود قالب نیست.



قیمت تیرچه پیش تنیده

قیمت تیرچه پیش تنیده در سال ۱۴۰۴ تحت تاثیر چند عامل مهم قرار دارد. نوع مواد اولیه مانند سیمان، میلگرد، و کابل‌های پیش تنیدگی نقش اساسی در تعیین قیمت نهایی دارد. همچنین هزینه نیروی انسانی متخصص، فناوری به‌کاررفته در تولید و استانداردهای کیفی مورد نیاز نیز بر قیمت تمام شده اثرگذارند. نوسانات بازار ارز و تورم داخلی نیز می‌تواند به‌طور مستقیم بر قیمت تیرچه پیش تنیده تأثیرگذار باشد. معمولاً تیرچه‌هایی که با دستگاه‌های اتوماتیک و کنترل کیفیت دقیق تولید می‌شوند، قیمت بالاتری دارند اما دوام و استحکام بیشتری نیز ارائه می‌دهند. از این رو هنگام استعلام قیمت، تنها نباید به عدد نهایی توجه کرد؛ بلکه کیفیت و گواهی‌های استاندارد محصول هم اهمیت بالایی دارد. در پروژه‌های بزرگ ساختمانی، خرید تیرچه پیش تنیده به صورت مستقیم از کارخانه باعث کاهش هزینه می‌شود. پیشنهاد می‌شود قبل از خرید حتماً استعلام قیمت روز بگیرید و مشخصات فنی محصولات را به دقت بررسی کنید.



هر چند در نگاه اول قیمت تیرچه پیش تنیده ممکن است کمی بالاتر از تیرچه های معمولی به نظر برسد اما در عمل به دلیل مزایایی که دارد بسیار به صرفه تر خواهد بود. تیرچه های پیش تنیده به دلیل قدرت تحمل بار بیشتر به کاهش مصرف بتن و فولاد در سقف کمک می کنند این کاهش مصرف مصالح باعث پایین آمدن هزینه ی نهایی اجرای پروژه میشود. از طرفی سرعت بالای اجرای سقف با تیرچه های پیش تنیده باعث کاهش هزینه های جانبی مانند دستمزد کارگران اجاره ی تجهیزات و زمان بندی پروژه خواهد شد. همچنین دوام بالای این نوع تیرچه باعث کاهش هزینه های تعمیر و نگهداری در بلند مدت میشود بنابراین اگرچه در ابتدا قیمت خرید تیرچه پیش تنیده ممکن است بالاتر باشد اما مجموع هزینه ها در طول پروژه نشان میدهد که این انتخاب از نظر اقتصادی بسیار هوشمندانه تر است. پیش از خرید همیشه مقایسه ی دقیقی بین هزینه ی مصالح سنتی و پیش تنیده انجام دهید.



یکی از فاکتورهای اصلی تاثیرگذار بر قیمت تیرچه پیش تنیده ابعاد و وزن آن است.

تیرچه‌های پیش تنیده در ابعاد مختلفی تولید می‌شوند و بسته به نیاز پروژه می‌توان طول و ارتفاع تیرچه را تنظیم کرد طبیعی است که تیرچه های بلندتر یا سنگین تر به دلیل مصرف بیشتر فولاد و بتن قیمت بالاتری دارند از سوی دیگر طراحی تیرچه بر اساس میزان باربری مورد انتظار نیز در تعيين وزن و به تبع آن قیمت مؤثر است. به عنوان مثال تیرچه‌هایی که برای دهانه‌های بزرگتر یا بارهای سنگین تر طراحی می‌شوند نیاز به کابل‌های پیش تنیدگی قوی تر و بتن با مقاومت بالاتری دارند که قیمت را افزایش می‌دهد. در نتیجه هنگام استعلام قیمت تیرچه پیش تنیده باید ابعاد دقیق پروژه نوع کاربری سقف و میزان باربری مورد نیاز به فروشنده اعلام شود تا برآورد دقیق‌تری ارائه شود. همچنین خرید به صورت عمده یا سفارشی سازی ابعاد نیز می‌تواند در قیمت نهایی تخفیف ایجاد کند.

برای پیدا کردن قیمت مناسب تیرچه پیش تنیده باید چند نکته کلیدی را مدنظر داشته باشید. اول اینکه بهتر است به طور مستقیم از کارخانههای معتبر خرید کنید تا قیمت واسطه ای پرداخت نکنید. دوم قیمت ها را از چند تولید کننده مختلف مقایسه کرده و به کیفیت محصول توجه کنید نه فقط به قیمت پایینتر گاهی قیمت کمتر میتواند به معنای افت کیفیت یا نبود گارانتی باشد.

سوم از تخفیفهای مناسبتی یا خرید عمده استفاده کنید برخی کارخانه ها برای پروژه های بزرگ تخفیف های ویژه ارائه میدهند چهارم به هزینه های حمل و نقل توجه کنید؛ گاهی کارخانه ای با قیمت پایین تر هزینه ارسال بالایی دارد و در نهایت هزینه بیشتری روی دستتان میگذارد. در نهایت برای پروژه های بزرگ حتماً از مشاوره تخصصی مهندسین استفاده کنید تا مناسب ترین تیرچه از لحاظ فنی و اقتصادی انتخاب شود یک انتخاب هوشمندانه در خرید تیرچه پیش تنیده میتواند تا درصد زیادی هزینه های کلی پروژه را کاهش دهد.



صنایع بتن پیش تنیده ایران پیش‌تنیده پیش‌ساخته مجوف آدرس دفتر فروش: کرج، فلکه اول گوهردشت، ابتدای خیابان مطهری، بعد از پیتزا ٢۰ نرسیده به شیرینی روما، جنب پل هوایی عابر، ساختمان ملیکا (بانک مهر ایران) ،طبقه چهارم واحد ١۶ ☎️ 02634456284 📱09129411990
