We are a specialized engineering team in design, analysis, 3D modeling, and technical drafting of industrial parts.
With over 25 years of experience in automotive, oil & gas, medical equipment, and industrial projects, we deliver services based on precision, quality, and on-time delivery.

مدلسازی کتیا

خدمات(services)

طراحی و مدلسازی با کتیا

مدلسازی و نقشه‌کشی قطعات ساده تا پیچیده با رعایت استانداردهای بین‌المللی (ISO / ASME).

.From simple to complex parts according to ISO / ASME standards

تحلیل ،طراحی اسمبلی

بررسی تداخل قطعات ، بهینه‌سازی و تهیه BOM.

.Clash detection, optimization, and Bill of Materials (BOM)

طراحی جیگ و فیکسچر

ابزارهای دقیق برای تولید و مونتاژ با کمترین خطا.

.High-precision tooling for manufacturing and assembly

طراحی قالب و مهندسی معکوس

بازطراحی قطعات و دستگاه‌ها از روی نمونه موجود.

.e-design and reproduction of parts and devices from existing samples

اسکن سه بعدی و پردازش ابرنقاط

دیجیتال‌سازی و بازسازی مدل CAD از قطعات.

.Digitizing and CAD reconstruction of physical parts

کنترل ابعادی CMM

اندازه‌گیری دقیق و گزارش کامل مطابق GD&T.

Accurate measurements and GD&T-based inspection reports

خدمات ما (our services)

طراحی و مدلسازی با CATIA

طراحی و مدلسازی کتیا برای قطعات سه‌بعدی از سطح ساده تا بسیار پیچیده با استفاده از نرم‌افزار CATIA. این خدمات شامل ایجاد مدل‌های حجمی و سطحی، بهینه‌سازی وزن و استحکام، و تهیه‌ی مستندات کامل مهندسی است.

خروجی تحویلی:

• فایل‌های سه‌بعدی (CATPart, STEP, IGES)

• نقشه‌های دوبعدی با تلرانس‌گذاری (GD&T)

• مستندات فنی (PDF, DWG)

مزیت: سرعت بالا، دقت مهندسی و سازگاری با استانداردهای بین‌المللی (ISO / ASME).

تحلیل و طراحی اسمبلی (Assembly Design)

ایجاد و مدیریت ساختار مونتاژ قطعات بر پایه مدل‌های انجام‌شده در فرآیند مدلسازی کتیا، بررسی تداخل‌ها (Interference / Clash Check) و بهینه‌سازی برای تولید.

خروجی تحویلی:

• فایل اسمبلی (CATProduct)

• نقشه‌های انفجاری و دستورالعمل مونتاژ

• لیست قطعات (BOM)

مزیت: کاهش خطاهای تولید و تضمین مونتاژ بدون مشکل.

طراحی جیگ و فیکسچر

طراحی انواع جیگ‌ها و فیکسچرهای تولیدی و مونتاژی بر اساس داده‌های دقیق حاصل از مدلسازی کتیا جهت افزایش سرعت، دقت و کیفیت ساخت

خروجی تحویلی:

• مدل سه‌بعدی جیگ و فیکسچر

• نقشه ساخت با تلرانس‌های دقیق

• دستورالعمل نصب و استفاده

مزیت: افزایش بهره‌وری خطوط تولید و کاهش هزینه‌های دوباره‌کاری.

طراحی قالب و مهندسی معکوس

طراحی قالب‌های تزریق، ریخته‌گری و پرس با تکیه بر مدلسازی کتیا، همچنین بازطراحی و مهندسی معکوس قطعات و دستگاه‌ها از روی نمونه‌ی موجود.

خروجی تحویلی:

• مدل CAD دقیق

• نقشه ساخت و مونتاژ قالب

• مستندات تولید (PDF, STEP)

مزیت: کاهش زمان توسعه محصول و امکان بازتولید قطعات بدون نقشه اصلی.

اسکن سه‌بعدی و پردازش ابرنقاط

دیجیتال‌سازی قطعات فیزیکی با استفاده از اسکنر سه‌بعدی، پردازش ابرنقاط و بازسازی مدل CAD قابل ویرایش جهت استفاده در فرآیند مدلسازی کتیا.

خروجی تحویلی:

• فایل ابرنقاط (Point Cloud)

• مش سه‌بعدی (STL)

• مدل بازسازی‌شده (STEP, IGES, CATPart)

مزیت: مناسب برای مهندسی معکوس قطعات قدیمی یا تولید مجدد بدون نقشه.

کنترل ابعادی با CMM (Dimensional Inspection)

اندازه‌گیری دقیق قطعات و ویژگی‌های هندسی با استفاده از دستگاه CMM طبق استانداردهای GD&T و تطبیق با مدل‌های حاصل از مدلسازی کتیا.

خروجی تحویلی:

• گزارش کامل ابعادی (PDF, Excel)

• نقشه‌های ساخت با تلرانس‌های ابعادی و هندسی

• تأییدیه انطباق با طراحی اصلی

مزیت: تضمین کیفیت محصول قبل از تولید انبوه و کاهش هزینه‌های دوباره‌کاری.

برای دریافت مشاوره رایگان یا برآورد هزینه پروژه، همین حالا با ما تماس بگیرید یا فایل قطعه خود را ارسال کنید.

سوالات متداول(FAQ)

هزینه پروژه چگونه محاسبه می‌شود؟

? Cost Estimate💰

مدلسازی کتیا Based on complexity and time; free initial quotation provided

هزینه بر اساس پیچیدگی قطعه، تعداد ویژگی‌ها، نوع خدمات (طراحی، اسکن، CMM، مهندسی معکوس) و زمان موردنیاز تعیین می‌شود. پس از بررسی اولیه فایل یا توضیحات، برآورد قیمت رایگان ارائه می‌دهیم.

زمان تحویل پروژه چقدر است؟

?Project Delivery Time ⏱

مدلسازی کتیا

3–10 business days (depending on project type)

زمان تحویل بسته به نوع کار متفاوت است.

• طراحی و نقشه‌کشی: معمولاً ۳ تا ۷ روز کاری

• اسکن سه‌بعدی و مهندسی معکوس: ۵ تا ۱۰ روز کاری

• کنترل ابعادی CMM: ۲ تا ۵ روز کاری

پس از بررسی پروژه، زمان دقیق در پیش‌فاکتور اعلام می‌شود.

چه فرمت‌هایی تحویل داده می‌شود؟

? format📑

مدلسازی کتیا

ما می‌توانیم خروجی‌ها را در فرمت‌های مختلف ارائه کنیم:

• مدل سه‌بعدی: CATPart, CATProduct, STEP,stp, IGES, STL

• نقشه دوبعدی: DWG, DXF, PDF

• گزارش کنترل کیفیت: PDF, Excel

دقت اندازه‌گیری یا اسکن چقدر است؟

?Accuracy 📐

مدلسازی کتیا

3D Scanning: 0.02–0.05 mm
• CMM Inspection: up to ±0.01 mm

• دقت اسکن سه‌بعدی بسته به تجهیز، بین ۰.۰۲ تا ۰.۰۵ میلی‌متر

• دقت کنترل ابعادی CMM بسته به قطعه، تا ±۰.۰۱ میلی‌متر

آیا محرمانگی اطلاعات پروژه تضمین می‌شود؟

? Confidentiality🔒

مدلسازی کتیا

Yes. NDA contracts are available upon request

بله. تمام فایل‌ها و اطلاعات پروژه‌ها محرمانه باقی می‌ماند. در صورت نیاز قرارداد( NDAتوافق‌نامه محرمانگی) نیز امضا می‌شود.

آیا پروژه‌های کوچک هم پذیرفته می‌شود؟

مدلسازی کتیا

بله. از طراحی یک قطعه کوچک تا پروژه‌های بزرگ صنعتی، همه پذیرفته می‌شوند.

آیا امکان مشاوره رایگان وجود دارد؟

مدلسازی کتیا

بله. پیش از شروع هر پروژه می‌توانید درخواست مشاوره رایگان بدهید و درباره‌ی روش انجام کار و برآورد هزینه اطلاعات کامل بگیرید.

برای مشاوره و ثبت درخواست کلیک کنید

گالری تصاویر

نمونه کارها

ساعات کاری

شنبه تا پنجشنبه

ساعت ۹ صبح الی ۹ شب

Working Hours 🕘

Saturday to Thursday – 9 AM to 9 PM

مدلسازی کتیا

تماس با ما

برای مشاوره رایگان، استعلام هزینه یا ثبت سفارش می‌توانید از راه‌های زیر با ما در ارتباط باشید:

For free consultation or project submission:

با مدیریت روح اله ثقفی

mrs9353480246@gmail.com

09353480246

catia.solidworks.abrenoghat مدلسازی کتیا

نمونه کارها

تصاویر موجود در این بخش، نمونه‌کارهای تبلیغاتی و شبیه‌سازی شده هستند. این اقدام به منظور حفاظت از اطلاعات محرمانه مشتریان و رعایت قوانین قرارداد عدم افشا (NDA) صورت گرفته است.

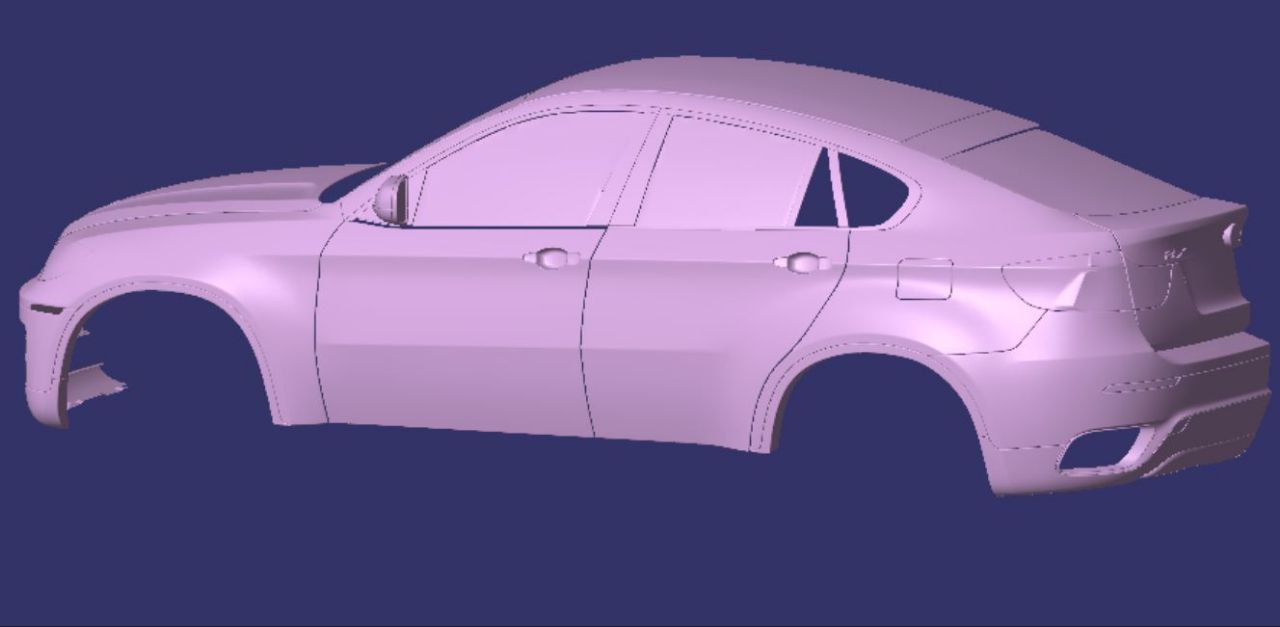

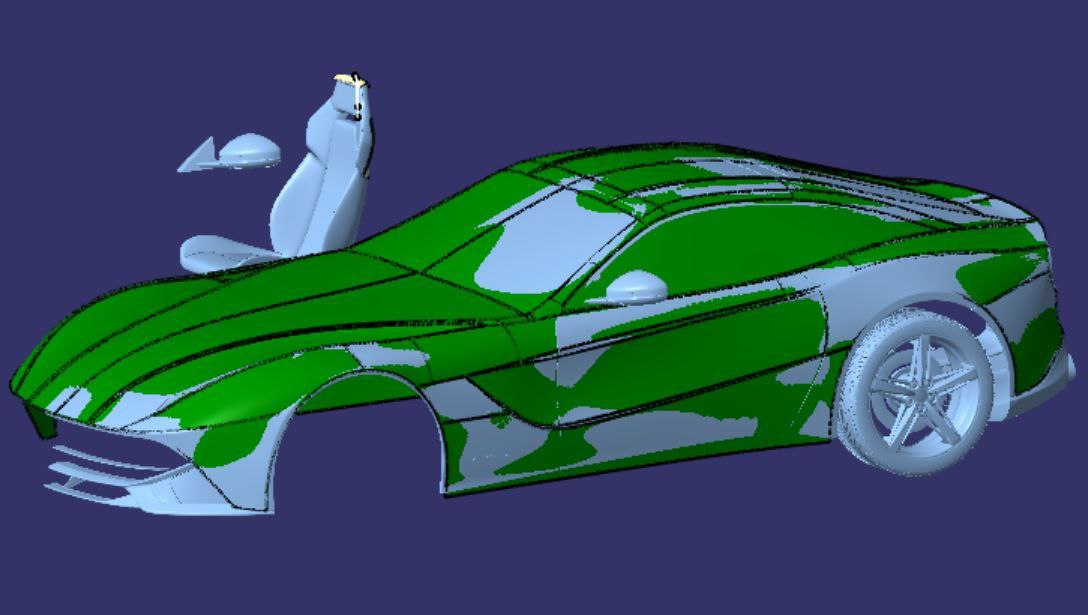

پروژه ۱: طراحی و مدلسازی قطعات پیچیده چدنی و آلمینیومی

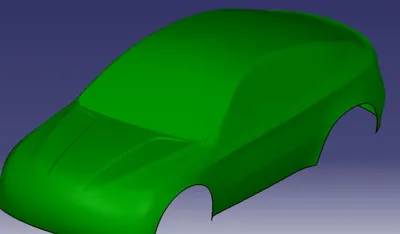

Automotive body and parts

صنعت: خودرو سازی
شرح پروژه: طراحی و بازمدل‌سازی قطعات ریخته گری با هندسه پیچیده.
خدمات انجام‌شده:
• مدلسازی سه‌بعدی در CATIA
• تلرانس‌گذاری و نقشه‌کشی دقیق
• کنترل ابعادی با CMM
نتیجه: کاهش ۲۰٪ خطاهای مونتاژ و افزایش دقت تولید.

مدلسازی کتیا

پروژه ۲: طراحی جیگ و فیکسچر مونتاژ

Jig & fixture designs

صنعت: خودروسازی
شرح پروژه: طراحی جیگ مونتاژ برای بدنه خودرو به منظور افزایش سرعت و دقت خط تولید.
خدمات انجام‌شده:
• طراحی جیگ و فیکسچر در CATIA
• تحلیل تداخل و مونتاژ
• مستندات تولید و دستورالعمل مونتاژ
نتیجه: کاهش ۱۵٪ زمان مونتاژ و افزایش کیفیت جوشکاری.

مدلسازی کتیا

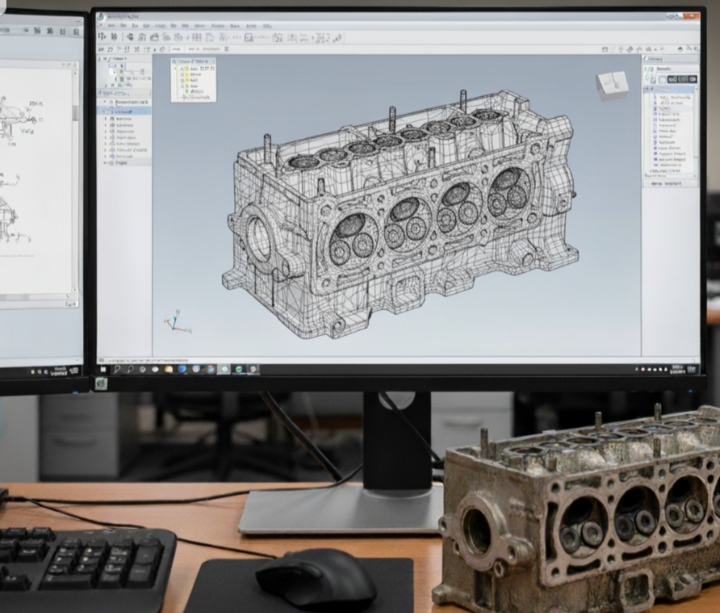

پروژه ۳: اسکن سه‌بعدی و مهندسی معکوس قطعه صنعتی
