سیم مسی افشان

سیم مسی افشان

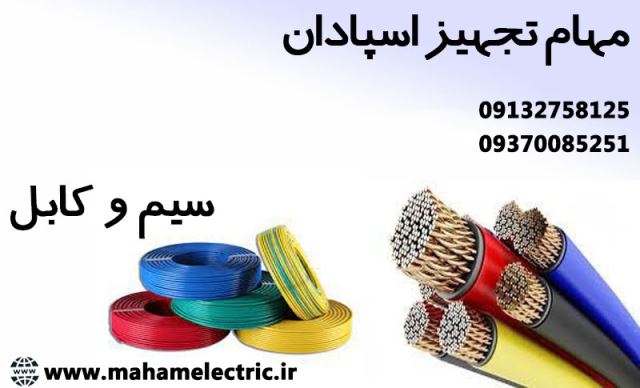

تقسیم بندی کلی انواع سیم

همانطور که میدانیم انواع مختلفی از سیم های برق وجود دارند که برای انتقال جریان الکتریسیته استفاده میشوند

نمایندگی سیم و کابل اصفهان

سیم مفتولی یا سیم تک لایه
سیم افشان
سیم نیمه افشان

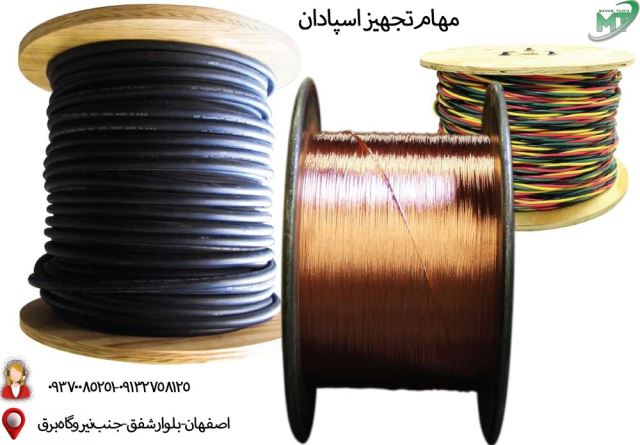

سیم مسی افشان چیست؟

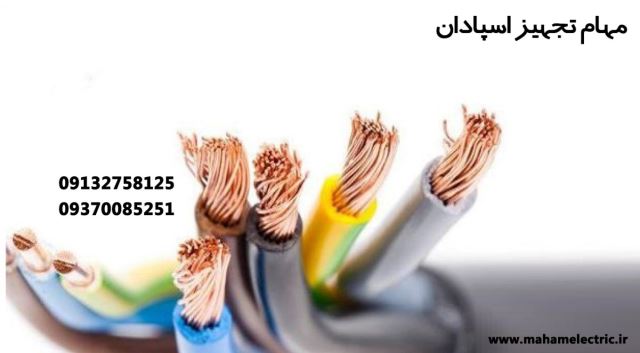

سیم افشان مسی از تعداد بسیاری رشته های نازک مسی قابل انعطاف با سطح مقطع کم تا زیاد مانند تارهای یک طناب درهم تنیده شده، تشکیل شده است. این سیم ها انعطاف پذیر بوده بطوریکه به کمک دست و از روی عایق به راحتی تغییر شکل میدهند. عایق بندی روی این سیم ها معمولا از جنس پی وی سی است.

ککابل برق در اصفهان

انواع سیم افشان :

سیم های افشان معمولا از نظر جنس هادی های تشکیل دهنده، سایز، رنگ، ولتاژ عبوری و ... تقسیم بندی میشوند.

انواع سیم افشان بر اساس نوع هادی:

سیم افشان مسی

سیم افشان آلومینیومی

سیم افشان آلومینیومی مس اندود

در بین این سه دسته، سیم افشان مسی با توجه به اینکه رسانایی الکتریکی مس از آلومینیوم بالاتر است بیشتر مورد توجه قرار میگرد. البته که قیمت سیم افشان مسی از انواع دیگر نیز بالاتر است.

انواع سیم افشان بر اساس ولتاژ عبوری:

سیم مسی افشان با ولتاژ 300 الی 500 ولت میتواند در زمان طولانی تری ولتاژ بالایی را از خود عبور دهد که این امر موجب میشود در مواردی که نیاز به رسانایی الکتریکی بالاتری باشد استفاده شود. به طور مثال در فضاهای خشک و بیرقکشی ساختمان مانند نصب درون لوله و یا زیر و روی گچ استفاده میشود.

سیم مسی افشان با ولتاژ 450 الی 750 ولت بیشتر در وسایل الکتریکی و برقی استفاده میشود.

انواع سیم افشان بر اساس رنگ:

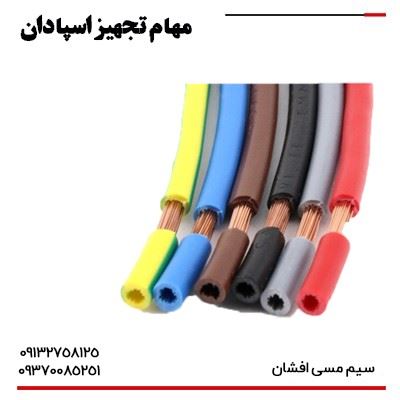

معمولا کدبندی سیم بر اساس نوع عملکرد از روند عادی دسته بندی سیم هاست. سیم افشان مسی نیز از این ویژگی مستثنا نیست و بر اساس 5 رنگ زیر کدگذاری میشود:

سیم افشان مشکی:

سیم رنگ مشکی برای فاز به کار برده میشود بنابراین دارای جریان برق است زیرا جهت انتقال جریان الکتریسیته استفاده میشود. پس حتما هنگام کار با سیم رنگ مشکی افشان احتیاط کنید.

سیم افشان آبی:

سیم افشان رنگ آبی نیز جزء سیم های حامل جریان است اما تفاوت آن با سیم افشان رنگ مشکی این است که در سیم کشی پریزهای معمولی استفاده نمیشود. از سیم افشان آبی معمولا در پایه‌های سوییچ پنکه سقفی و وسایل روشنایی استفاده میشود.

سیم افشان قرمز:

سیم افشان رنگ قرمز به عنوان سیم دارای جریان الکتریسیته ثانویه در مدارهای 220 ولت استفاده میشود. میتوان گفت عملکرد سیم افشان قرمز با سیم افشان مشکی یکی است و جهت اتصال سنسور دود به سیم کشی ساختمان استفاده میشود.

سیم افشان سبز و زرد:

سیم افشان رنگ زرد و سبز معمولا به عنوان سیم ارت شناخته میشوند. این نوع سیم فشار قوی جریان برق را به زمین منتقل میکند .

سیم افشان سفید و خاکستری:

سیم افشان رنگ سفید و خاکستری به عنوان سیم نول شناخته میشوند که معمولا برای اتصال به یک رسانای قوی در سیستم های برق رسانی نامتوازن استفاده میشوند.

سیم و کابل ساختمانی در اصفهان

انواع سیم افشان بر اساس سایز:

5/0

۷۵/۰

۵/۱

۵/۲

۱۶

۱۰

۲۴۰

۱۸۵

۱۵۰

۱۲۰

۹۵

۷۰

۳۵

۲۵

۵۰۰

۴۰۰

۳۰۰

به طور کلی سطح مقطع 0.5 و 0.75و 1 برای سطح ولتاژ 300 تا 500 ولت است و از سطع مقطع 1.5 به بالا مربوط به ولتاژ 450 تا 750 ولت میباشد.

نام گذاری سیم افشان:

نام گذاری سیم های افشان از کنارهم قرارگرفتن یکسری حروف که معرف نوع عایق، جنس هادی، شکل هادی و...است، انجام میشود. به کمک این نوع نامگذاری میتوان به نوع و کاربرد سیم پی برد و این امر در زمان خرید به شما کمک میکند.

این حروف شامل

N-Y-Z-S-F-A-M

است که هرکدام معرف موارد زیر است:

N:سیم مسی نرم شده که بر اساس استاندارد VDE آلمان ساخته شده.

Y: دور هر رشته عایق پی وی سی است.

ZS: این دو حرف علامت سیم های مخصوص است.

F: این علامت مربوط به سیم های نرم است.

A: این علامت برای سیم های مناسب جهت سیم کشی داخل لوله ها استفاده میشود.

M:این علامت مربوط به سیم های مقاوم در برابر رطوبت است.

سیم برق افشان مسی NYAF پرفروش ترین و پرکاربردترین سیم برق در بازار است. NYAF به معنای سیم با هادی افشان مسی و عایق از جنس PVC است. این نمونه سیم هامعمولا در متراژ های 100 متر به بالا به فروش میرسد.

کاربرد سیم افشان مسی:

سیم افشان مسی به دلیل قدرت رسانایی الکتریکی بالاتر، در حوزه مصارف برقی بیشتر مورد توجه قرار میگیرد. از جمله:

-سیم کشی ساختمان ها

-کانال های زیرزمینی

-ماشین آلات صنعتی و تابلوهای فرمان

-تأسیسات کارگاه های صنعتی

-اکثر لوازم برقی و روشنایی

-آلات موسیقی مانند گیتارالکتریکی

-در پمپ شناور چاه‌های عمیق

و در کل جهت اتصالات برقی استفاده میشود.

کابل افشان مسی

کابل افشان مسی از چندین رشته سیم مسی به هم تابیده شده تشکیل شده است. هر یک از این سیم های مسی با یک عایق پی وی سی و یا پلی اتیلن پوشانده شده اند. با توجه به ماهیت و جنس هادی این نوع سیم ها که از جنس مس بوده، موجب انعطاف پذیری مناسب این نوع سیم کابل است و به راحتی قابل زاویه دهی متناسب با مسیرهای پر پیچ و خم است. همانطور که در قسمت معرفی سیم افشان مسی نیز اشاره کردیم ولتاژ نامی 300 تا 500 ولت مربوط به سطح مقطع های زیر 1 میلیمتر است و برای سطح مقطع های بالای 1 میلیمتر ولتاژ نامی 450 تا 750 ولت برقرار است.

انواع کابل افشان و مشخصات آن:

کابل افشان به دو گروه زیر دسته بندی میشوند:

-کابل افشان قابل انعطاف و سبک

-کابل قدرت افشان

کابل های انعطاف پذیر سبک: کابل هایی از جنس سیم مس آنیل شده و روکش عایق PVC کلاس 5 می باشند. رنگ غلاف بیرونی این کابل ها معمولا سفید و مشکی است.

کابل های افشان قدرت: کابل هایی از جنس سیم مسی

آنیل شده و عایق PVC هستند که تفاوت آنها با کابل های قابل انعطاف در این است که کابل افشان قدرت علاوه بر روکش بیرونی، یک روکش میانی از جنس PVC استرود شده نیز دارد که کاربرد آن را از کابل های انعطاف پذیر جدا میکند.

کارد کابل افشان مسی انعطاف پذیر:

کابل برق، کابل اتصال وسایل برقی خانگی، کابل های تجهیزات الکتریکی، ماشین آلات، مصارف ساختمانی و ... از جمله کاربردهای این نوع کابل افشان است. که بیشتر به نام کابل های ساختمانی معروف هستند. فاز، نول و ارت فازهای درنظر گرفته شده برای سیم های این نوع کابل ها هستندو وظیفه آن ها برق رسانی به سیستم های مختلف است.

کارد کابل افشان قدرت:

با توجه به اینکه این نوع کابل دو مرحله لایه کشی دارد بیشتر برای استفاده در زیر آب و خاک است و حتی در فضاهای باز برای مراکز توزیع برق، محیط های صنعتی، شبکه های مصرف برق و نیروگاه ها به بهترین شکل استفاده میشود.

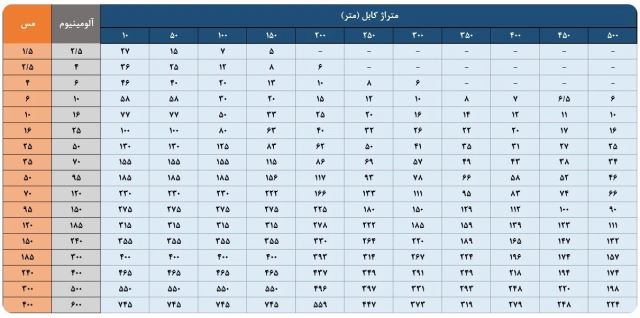

سایزبندی کابل:

کابل تخت

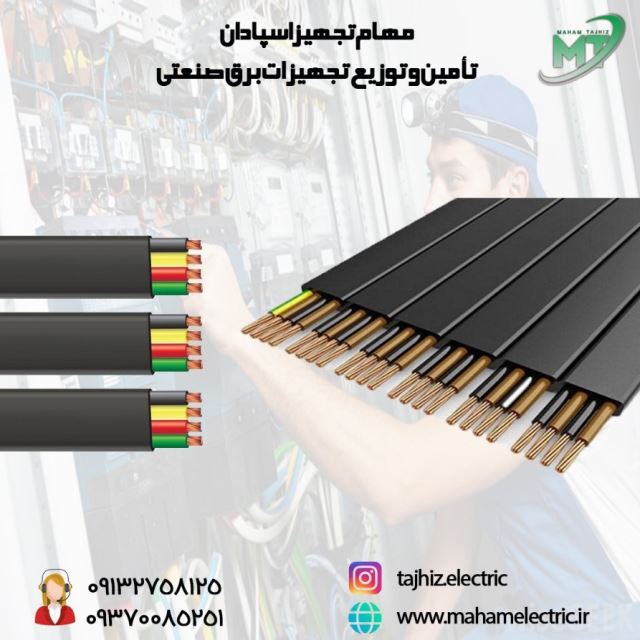

کابل تخت چیست؟

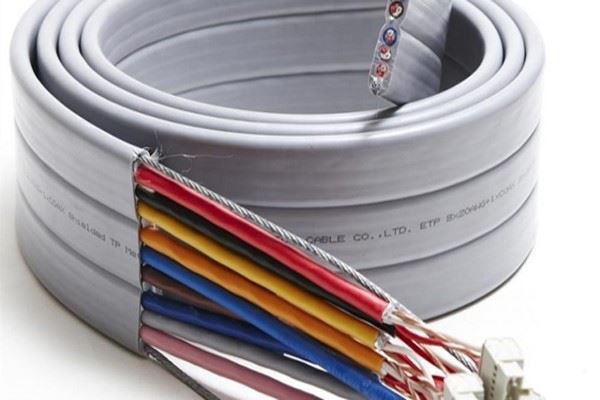

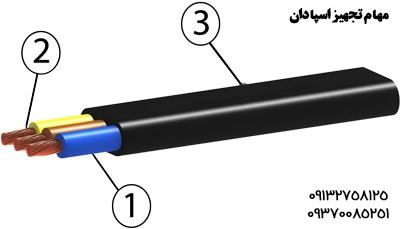

کابل های تخت در دسته سیم و کابل انعطاف پذیر قرار میگیرند. کابل‌های تخت دارای چندین کابل کوچک گرد هستند که عایق‌بندی آن‌ها به صورت خطی انجام می‌شود و به دلیل طراحی صاف و تخت خود و مقاومت و دوام بالایی که دارند در موارد زیادی عملکرد بهتری نسبت به کابل های مشابه گرد دارند. این نوع کابل ها به دلیل بالا بودن نسبت سطح به حجم، گرما را به شکل بهتری به بیرون کابل هدایت میکند که این امر موجب میشود سیم و کابل داغ نکند.

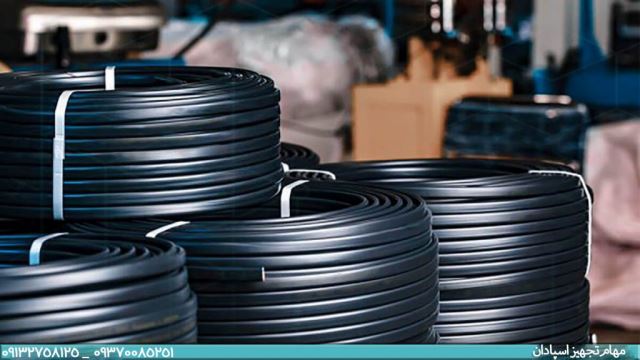

انواع کابل تخت:

این کابل‌ها از رشته سیم های متعددی ساخته می‌شوند که به صورت تخت و به شکل مستطیل در کنار هم قرار گرفته‌اند. عایقی که برای حفاظت از هادی های موجود در کابل تخت استفاده می شود 4، 8، 12، 20 و 24 است که کابل تخت 4 رشته یکی از کابل های تخت استاندارد بشمار می رود.

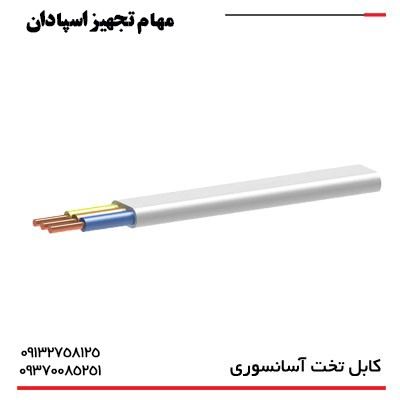

کابل تخت آسانسور

یکی از انواع کابل‌های تخت، کابل تخت آسانسوری یا تراول کابل است که با توجه به نوع کاربرد خود در شکل‌های ظاهری مختلفی تولید می‌شوند.

این کابل در واقع رابط بین اتاق کنترل آسانسور و کابین است و معمولاً همیشه در حال حرکت است. از آنجایی که در تولید کابل تخت آسانسور از بهترین و با کیفیت‌ترین مواد استفاده می‌شود؛ بنابراین این کابل‌ها از مقاومت بسیار بالا و عمر طولانی نسبت به دیگر کابل‌های تخت برخوردار هستند.

جنس روکش این کابل از لاستیک مقاوم پی وی سی است و جنس داخلی آن از مس نرم ساخته شده است. از جمله ویژگی‌های دیگر این کابل می‌توان به انعطاف‌پذیر بودن، مقاومت در برابر آتش‌‌سوزی، مقاومت در برابر اصطکاک و ساییدگی، قابلیت انتقال سریع اطلاعات از تابلو فرمان به کابین و ... اشاره کرد.

کابل تخت آسانسور به طور معمول از بین کابل‌های ۲۰ رشته‌ای یا ۲۴ رشته‌ای انتخاب می‌شوداگر از کابل‌هایی با رشته‌های کمتر که توجیه اقتصادی داشته باشد استفاده شود، امکان گره‌خوردگی آن در حین کار آسانسور وجود دارد که موجب اختلال میشود.

کابل های آسانسور در ایران براساس استاندارد IEC60227-6 ساخته می شوند.

کابل تخت افشان

کابل تخت افشان در انواع مختلفی مانند کابل فشار ضعیف، کابل کنترل، کابل کولری قدرت و... تولید می‌شود. این کابل‌ها با کنار هم قرار گرفتن ۱ تا ۵ رشته به وجود می‌آیند و انعطاف‌پذیری بسیار بالایی دارند و در مکان‌هایی که نیاز به انعطاف‌پذیری زیادی دارد، استفاده می‌شوند.

برای عایق بندی این کابل‌ها از پلی وینیل کلراید استفاده می‌شود. از جمله مزایای دیگر این کابل‌ها می‌توان به وزن پایین، اشغال فضای کمتر و استحکام بسیار بالا اشاره کرد. نسبت سطح به حجم کابل افشان از کابل گرد بیشتر است که این خصوصیت به انتقال بیشتر گرما به خارج از کابل کمک می‌کند.

از آنجایی که مقدار جریان دهی این کابل‌ها با یکدیگر متفاوت است بنابراین هنگام خرید باید به ولتاژ آن‌ها نیز توجه کرد. ولتاژ این کابل‌ها معمولاً ۴۵۰ ولت است. از کابل‌های تخت افشان می‌توان در عمق ۳۰۰ متری آب نیز استفاده کرد.

این نوع کابل از هادی، عایق هادی و روکش ساخته شده است. ساختار کابل تخت به طور کلی به این صورت است که:

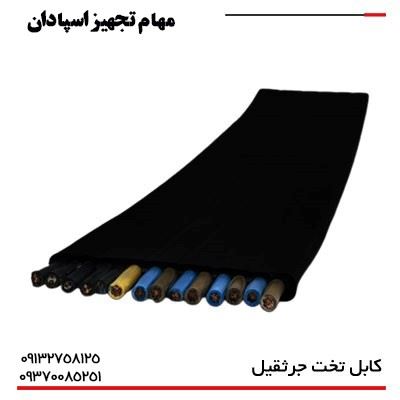

کابل تخت جرثقیل

کابل جرثقیل هم یک نوع کابل افشان با مقاومت و قابلیت های بالا می باشد .کابل تخت جرثقیل بیشتر در ساخت ماشین‌آلات به کار برده می‌شود. کابل های تخت را می توان در انواع جرثقیل بازویی، سقفی، دروازه ای و یا وینج و بالابر استفاده کرد

. هدف اصلی آن‌ انتقال نیروی کششی در جرثقیل‌هایی است که اجسام سنگین را بلند می‌کنند. این نوع کابل همچنین از پرکاربردترین کابل‌ها برای تامین میزان برق جرثقیل و انتقال سیگنال است و در اندازه‌های مختلفی در بازار وجود دارد.

از جمله ویژگی‌های دیگر کابل تخت جرثقیل می‌توان به این اشاره کرد که باید مقاومت و تحمل بالایی در برابر گرما و فشار داشته باشند و عایق مناسبی داشته باشند زیرا در حمل‌ونقل وسایل مختلف توسط جرثقیل‌ها، گرما و فشار زیادی تولید می‌شود. اگر کابل تخت جرثقیل توسط یک کارخانه معتبر و با کیفیت تولید شود می‌تواند به هر سمت دلخواه باز و بسته شود و هیچ نقص فنی هنگام باز و بسته شدن به همراه نخواهد داشت.

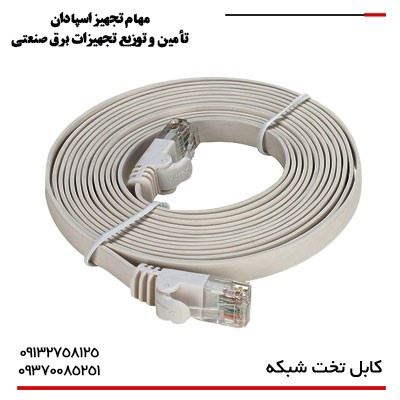

کابل تخت شبکه

از طریق این نوع کابل می توانیم داده ها را بین کامیپوترهای مختلف انتقال دهیم. کابل های تخت شبکه را تحت عنوان Cat می شناسند. این کابل شبکه دارای شیلد بوده و در برابر نویز بسیار مقاوم است. که در حال حاضر cat8 دارای بیشترین سرعت (25 تا 40 گیگ) در بین کابل های تخت شبکه می باشد. این کابل ها به سه صورت کواکسیال، فیبرنوری و TP ساخته می شوند که نوع کواکسیال آنها به دلیل انعطاف پذیری، کمتر استفاده می شود و نوع فیبرنوری به دلیل قیمت بالایی که دارد در مکان های خاص که تنها سرعت دارای اهمیت است، کاربرد دارد. شایان ذکر است که بهترین نوع کابل تخت شبکه نوع زوج بهم تابیده می باشد.

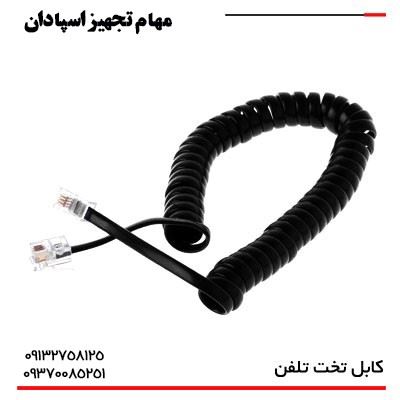

کابل تخت تلفن

کابل تخت تلفن یا کابل تلفن زمینی، دارای روکشی از جنس PVC و به رنگ طوسی می باشد. این کابل ها دارای انعطاف پذیری بالایی نسبت به دیگر کابل های تلفن هستند و از این کابل ها عموما در داخل ساختمان ها استفاده می شود.

کابل تخت ۴ رشته

یکی از اندازه‌های استانداردی که کابل‌های تخت در آن تولید می‌شود کابل ۴ رشته است. کابل تخت ۴ رشته نسبت به کابل‌های تخت دیگری که تعداد رشته بیشتری دارند، کمترین مقاومت را دارد. از جمله مزایای مهم این کابل می‌توان به انعطاف‌پذیری بالا و مقاومت در برابر اشعه ماوراء بنفش اشاره کرد.

مزایای کابل تخت

کابل‌های تخت نسبت به کابل گرد مزایایی دارند که موجب می‌شود تکنیسین‌ها، استفاده از آنها را در موارد زیادی به کابل گرد ترجیح بدهند.

اولین مزیت این کابل‌ها این است که با توجه به نوع طراحی تخت و مستطیلی خود، موجب می‌شوند که تمام هادی‌های به کار رفته در کابل به راحتی قابل شناسایی باشند و اتصال و کنترل آنها زحمت زیادی نداشته باشد.

مزیت بعدی این کابل‌ها در این است که مسطح بودن آنها باعث می‌شود که بتوانید تعداد زیادی از کابل‌ها را بدون اتلاف فضای زیاد، بر روی هم قرار دهید و به راحتی از آنها استفاده نمایید.

مزیت سوم این است که به دلیل ضخامت کمتر نسبت به کابل‌های گرد، انعطاف‌پذیری بیشتری دارند و در بازوهای چرخشی و محل درب‌ها با سهولت بیشتری مورد استفاده قرار می‌گیرند.

مزیت چهارم کابل تخت هم در شکل هندسی منظم آن نهفته است. فاصله‌ی بین هادی‌ها در کابل تخت ثابت است و شکل هندسی منظم آن باعث به وجود آمدن کیفیت‌های الکتریکی ثابتی می‌شود.

سطح بیشتر کابل تخت نسبت به کابل گرد موجب می‌شود که انتقال گرما با سهولت و سرعت بیشتری در آن انجام شود در نتیجه سطح دما در این کابل‌ها کمتر است که این موضوع امکان اتتقال جریان الکتریکی بیشتری را فراهم می‌کند.

یکی دیگر از مزایای کابل‌های تخت نسبت به کابل گرد این است که در این کابل‌ها امکان ایجاد اتصالات پرتراکم با سهولت بیشتری فراهم است.

تفاوت کابل تخت با کابل گرد

کابل های تخت و گرد تفاوت هایی دارند که مهم ترین آنها شامل موارد زیر می شوند:

تفاوت اصلی و مشهود در هر دو کابل تفاوت در ساختار آنها می باشد، یعنی شکل قرار گیری المان های داخلی کابل ها متفاوت هستند.

هادی در کابل‌های تخت با فاصله‌ی یکسانی برای پیمایش فاصله‌ی مساوی قرار دارند. اما در کابل گرد، سیم‌ها به داخل کابل می‌پیچند و می‌چرخند، بنابراین فاصله و طول مسیر متفاوت است و به طور مداوم تغییر می‌کند.

کابل تخت آسیب پذیری کمتری نسبت به کابل گرد دارد که این مورد به دلیل ساختار کابل می باشد.

در کابل گرد تداخلات الکترومغناطیسی مثل تضعیف جریان و نویز بیشتر اتفاق می افتد که مربوط به ساختار آن می شود.

کابل تخت به نسبت کابل های گرد طول عمر بیشتری دارد، زیرا کابل های تخت در برابر ضربه و آسیب های محیطی بسیار مقاوم تر هستند.

از نظر دفع دما کابل های تخت بهتر عمل می کنند، کابل های گرد به خاطر ساختاری که دارند، دما را در خود نگه می دارد.

برای کابل های گرد تنوع بیشتری نسبت به کابل تخت وجود دارد که یکی از دلایل آن را می توان قدمت بالای کابل های گرد دانست.

نحوه عایق کاری در هر دو کابل متفاوت می باشد.

از نظر کیفیت هر دو کابل تقریبا با هم برابر هستند و می توان از آنها در کارهای مختلف استفاده کرد، اما کابل های گرد در این مورد دارای برتری اندکی می باشند، زیرا کیفیت ساخت آنها به خصوص در نوع عایق ها باعث شده این نوع کابل برای کار در صنعت بسیار مقاوم شود.

اگر بخواهیم کابل گرد و کابل تخت را از نظر قابلیت اطمینان بررسی کنیم، باید به مقاومت در برابر تنش های مکانیکی آن توجه کنیم این تنش ها شامل خمش به شکل S، پیچش و غیره می شود که کابل های گرد از نظر توانایی مقاومت در برابر این تنش ها قابل اعتماد تر از کابل تخت می باشند. با این حال اما کابل های تخت هم به دلیل سیم کشی منظم و ساماندهی شده قابل اعتماد هستند و به دلیل ساختار ساده تر نسبت به کابل های گرد خطاهای سیم کشی در آنها به حداقل رسیده است.

می توان گفت کابل گرد از نظر عملکرد الکتریکی و فیزیکی در کاربردهای ولتاژ بالا به خوبی کار می کند که در مقابل کابل تخت در عملکرد الکتریکی محدود می باشد.

یک مزیت نهایی در طراحی کابل‌های مسطح این است که خاتمه و شناسایی آن‌ها نسبت به کابل‌های گرد راحت‌تر است، زیرا آن‌ها شکل موازی دارند. این طراحی موازی به این معنی است که ترمیم آن‌ها آسان است و این برابری باعث می‌شود طراحی قوی باشد، زیرا فشار و بار به طور مساوی در کل کابل توزیع می‌شود

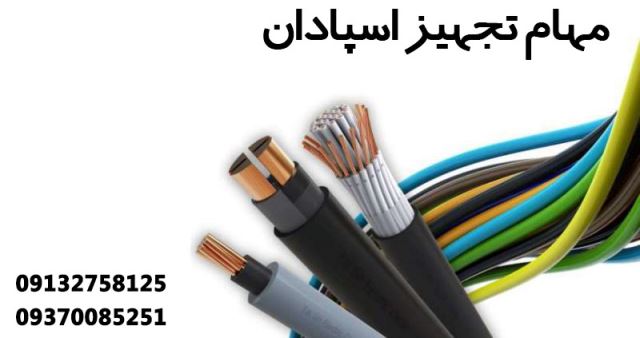

کابل کنترل

کابل کنترل چیست؟

کابل کنترل یک کابل چند رشته ای است که وظیفه انتقال فرمان ها، ایجاد ارتباط بین تجهیزات کنترل و هدایت دستگاه ها برای تجهیزاتی مانند ماشین آلات صنعتی، خطوط تولیدی،تسمه نقاله ها و ماشین های مونتاژ اتوماتیک را دارد. دقت کنید که تعداد سیم های موجود در کابل کنترل باید بیش از 6 سیم باشد. . هر یک از رشته های موجود در کابل کنترل نقش اندازه گیری، حفاظت و جابجایی سیگنال های کنترلی را بازی میکند. ا ین نوع کابل ها نیز منعطف بوده و برای محیط هایی که به دور از تنش فیزیک است استفاده میشود.

ا نواع کابل کنترل:

کابل های کنترل بر اساس سایز، متریال ساخته شده و استانداردهای جهانی دسته بندی میشوند.

دسته بندی کابل کنترل بر اساس سایز:

تعداد رشته های تولیدی در این محصولات از 2 تا 61 رشته و سطح مقاطع 0.25 ، 0.5 ، 0.75 ، 1 ، 1.5 و 2.5 میلیمتر مربع می باشند.

دسته بندی کابل کنترل بر اساس VDE جهانی:

کابل های کنترل به سه دسته YY,SY,CY تقسیم میشود و استانداردهای مورد لحاظ برای این کابل ها موارد زیر میباشد:

IEC 60502-1

IEC 60228

IEC 60332کابل کنترل CY (YSLCY / HSLCH)

در شرایطی که تداخلات الکترومغناطیسی وجود دارد از این نوع کابل چند هسته ای قابل انعطاف با پلی استر استفاده میشود. همچنین این نوع کابل دارای محافظ EMI است.

کابل کنترل YY (YSLY / HSLH)

برای شرایطی که تنش های جزئی وجود دارد این نوع کابل بدون شیلد استفاده میشود.ساختار این کابل مشابه کابل CY بوده اما در کابل YY سیم فولادی که در واقع محافظت مکانیکی محسوب میشود ارائه نمیشود

کابل کنترل SY (YSLYSY / HSLHSH)

در شرایطی که تنش های مکانیکی بالا است از این نوع کابل کنترل انعطاف پذیر استفاده میشود. چراکه این نوع کابل دارای محافظ سیم فولادی گالوانیزه و یا نوار GSWB است.

دسته بندی کابل کنترل بر اساس متریال ساخته شده و کاربرد آن:

ساده

شیلددار

آرموردار

مفتولی

نیمه افشان

افشان

نسوز

تخت

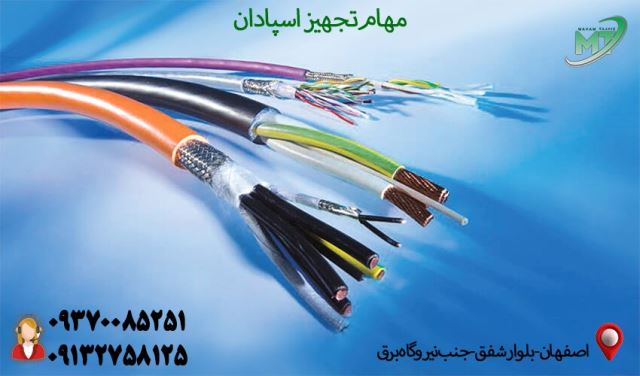

کابل کنترل شیلدار:

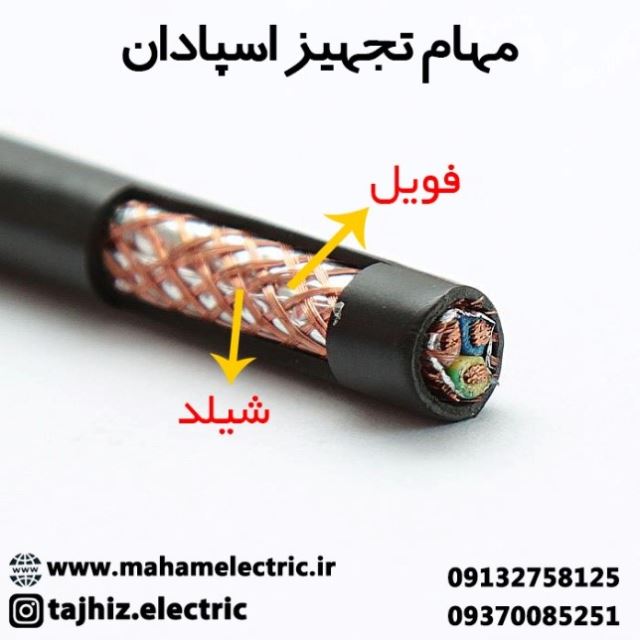

در بین انواع مختلف کابل کنترل، کابل فرمان شیلددار نوعی از کابل های کنترل است که دارای محافظی در ساختار خود می باشد این محافظ تضمین کننده انتقال درست اطلاعات و سیگنال ها در این کابل است.

در ساختار این کابل فرمان، از یک لایه اضافی به نام شیلد استفاده می شود. شیلد کابل که غالبا به صورت رشته های بافته شده می باشد. در جاهایی که امواج یا میدان های اطراف ممکن است انتقال صحیح سیگنال کنترلی را تحت تاثیر قرار دهد، از کابل محافظت می کند. کابل های کنترل شیلددار برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند. اتصال مستقیم این کابل ها به برق اصلی مجاز بوده ولی خمش مستمر کابل های شیلد دار مجاز نیست. اگر کاربری به نحوی باشد که لزومی به حرکت آنها نباشد نصب در کانال ها و سینی ها توصیه می شود. کابل فرمان شیلددار به دلیل قرار گرفتن شیلد در ساختار کابل، در پروژه های کنترلی و همچنین پروژه هایی که قرار است کابل برق در کنار کابل های فرمان استفاده شود، می تواند بهترین گزینه برای مشتریان باشد و قادر است از اثر مغاطیسی جریان برق بر روی این کابل ها بکاهد و سیگنال های فرمان، بدون نویز انتقال یابد. از این کابل اغلب در اکثر ساختمان‌ها و اماکن صنعتی بهره برده می شود.

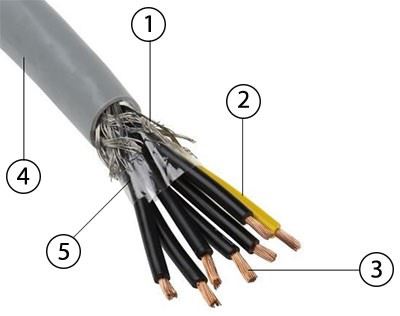

1-زره

2-سیم ارت

3-هادی مسی

4-روکش نهایی

5-شیلد

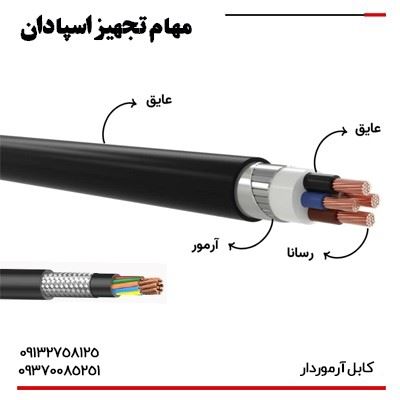

کابل کنترل آرموردار:

چنانچه نیاز به حفاظت مکانیکی و فیزیکی در ساختمان کابل فرمان باشد عموما از کابل زره دار در این موارد استفاده می‌شود. این قبیل کابل ها واجد حفاظ فولادی یا همان آرمور می باشند و اصطلاحاً به آنها کابل مسلح نیز گفته می شود؛ وجود زره سبب گستردگی نقش آنها در انواع پروژه های پتروشیمی و نفت و گاز میشود، به علت وجود یک ذره در قسمت زیرین عایق انتهایی ، کابل در برابر صدمات مکانیکی و فیزیکی مقاوم خواهد بود؛ کابل های کنترل زره دار با نام کابل های آنتی رودنت نیز معروف می باشند.

کابل کنترل نسوز

کابل کنترل نسوز شیلدار و بدون شیلد از جمله کابل های کنترل پرطرفدار در صنعت است. مدل بدون شیلد آن در سیستم های دیجیتالی و مدل شیلدار آن در سیستم های آنالوگ جهت ایجاد ارتباط بین شیرهای برقی استفاده میشود. با توجه به محل نصب و کارایی این نوع کابل ها میتوان به صورت دفت درزمین و یا در فضاهای باز استفاده کرد. چرا که این نوع کابل در برابر شرایط مختلف محیطی مانند مقاوم است . اگر محل استفاده از کابل کنترل جایی باشد که با نور خورشید، اشعه مادون قرمز، روغن با وزن مولکولی بالا و یا مواد خورنده در ارتباط باشد ، استفاده از کابل کنترل نسوز بهترین گزینه است. از این رو در صنایع خودروسازی، پالایشگاه، تابلوبرق های صنعتی و موتورهای صنعتی بسیار کاربرد دارد.

کابل تخت فرمان:

کابل تخت فرمان را در سایزهای مختلف و با انواع عایق و روکش های متفاوت میتوانید پیدا کنید. نمونه بارز این نوع کابل، کابل انتقال سیگنال کنترلی و تأمین برق جرثقیل است..

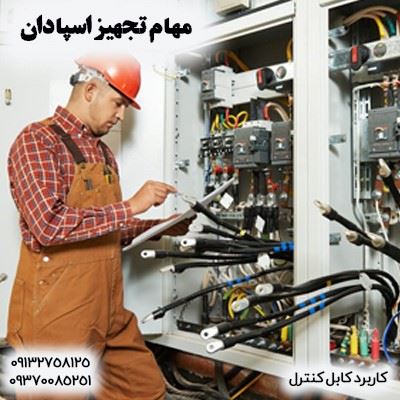

موارد کاربردی کابل کنترل:

کابل فرمان آسانسور

صنعت رباتیک

ایستگاه های پرقدرت نیروگاه های برق

خطوط مربوط به مونتاژ پیشرفته

تسمه نقاله ها

دستگاه های نساجی و چاپ

کابل فرمان های جرثقیل و بالابر

دستگاه های cnc

صنایع ابزار آلات ماشین ها

سیستم های تله متری

تابلوهای کنترل صنعتی

بررسی ساختار کابل کنترل

کابل فرمان نیز به مانند سایر کابل ها از دو قسمت عایق و هادی تشکیل شده است. اجزای کابل کنترل در قسمت هادی یا همان قسمت داخلی ساختمان کابل شامل هادی از جنس مس آنیل شده بدون اندود یا قلع اندود با سطح مقطع ۱۰ میلی متر مربع و با ۲ الی ۶۱ رشته می باشد.

همچنین نوع هادی مورد استفاده در این کابل شامل هادی تک لا یا کلاس ۱، نیمه افشان یا کلاس ۲، افشان یا کلاس ۵ و گرد می باشد.

عایق قسمت دیگر این کابل است که خود شامل روکش، پرکننده یا فیلر و روکش نهایی است. جنس عایق کابل فرمان، پلی اتیلن کراسلینک شده (XLPE ) یا PVC ، جنس فیلر یا غلاف داخلی، PVC یا PE و جنس روکش نهایی نیز PVC یا PE می باشد.

تفاوت کابل کنترل و ابزار دقیق

به اشتباه گاهی کابل کنترل و کابل ابزار دقیق در یک دسته قرار میگیرند، با اینکه تفاوت های زیادی دارند:

تعداد رشته های کابل کنترل بیشتر از کابل ابزار دقیق است

کاربرد کابل کنترل برای ولتاژهای بالا است ولی کابل های ابزار دقیق مربوط به ولتاژهای پایینتر

کابل های ابزار دقیق بصورت زوجی و کابل های کنترل بصورت هسته ای قرار میگیرند.

کابل های ابزار دقیق برای محافظت در برابر کوپلینگ القایی نیاز به شیلد دارند ولی کابل های کنترل برای کارکردن در ولتاژهای بالا نیازی به شیلد نداشته و تدابیر دیگری اتخاذ شده است.

کابل آلومینیومی

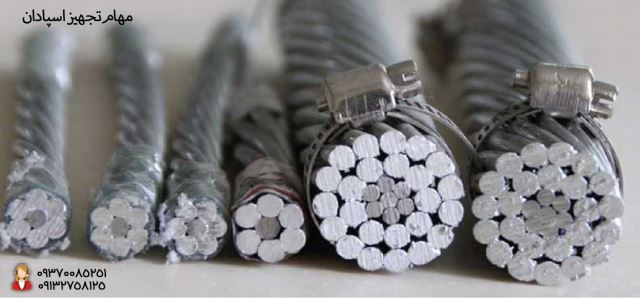

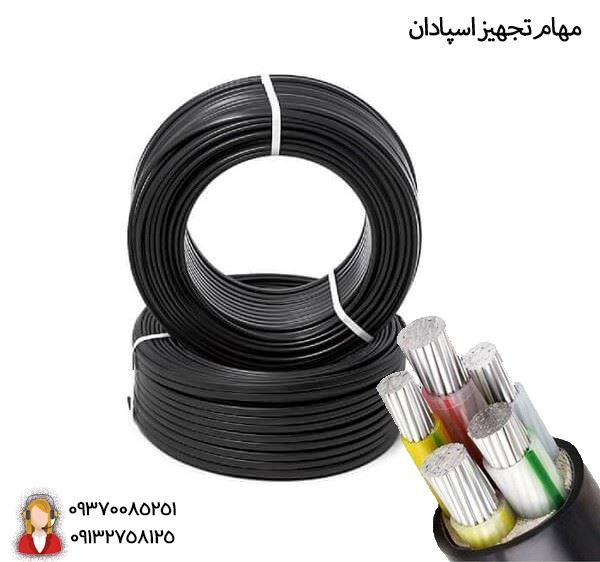

کابل آلومینیومی چیست؟

کابل آلومینیوم هم مانند کابل مسی از جمله موارد قابل استفاده در صنعت برق و مصارف الکتریکی است که با توجه به بالا رفتن روز به روز قیمت مس، توجه به سیم و کابل آلومینیوم بالا گرفته است.

وظیفه کابل آلومینیوم انتقال جریان الکتریسته است و همان طور که از اسم آن پیداست، جنس هادی درون آن آلومینیوم است. میتوان گفت این روزها کابل هایی از جنس آلومینیوم با قیمت مناسبتر با کابل های مسی رقابت میکنند.

انواع کابل آلومینیومی:

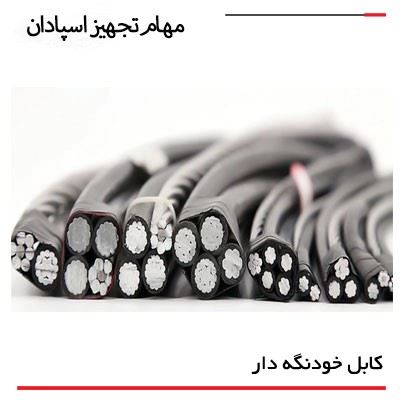

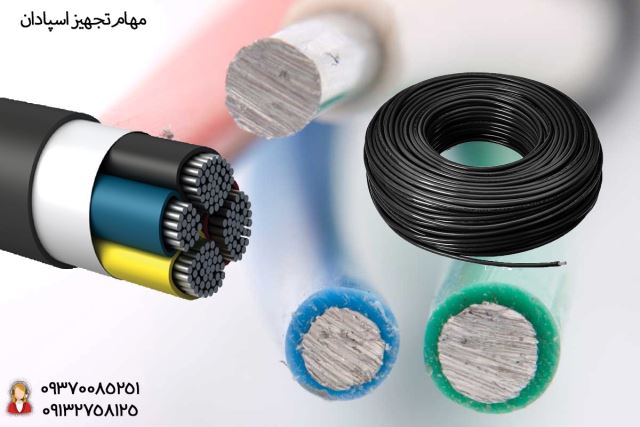

کابل خودنگهدار هوایی و کابل خودنگهدار زمینی از جمله کابل های آلومینیومی است.

کابل خودنگهدارهوایی:

همانطور که از اسم این نوع کابل مشخص است بیشتر برای مسیر و خطوط هوایی استفاده میشود و برای نصب زیرزمین اصلا مناسب نیست.

به طور مثال برای شبکه های توزیع و انتقال انرژی استفاده میشوند. این نوع کابل ها توسط کلمپ، نگهدارنده و پایه بر روی دکل های توزیع برق نصب میشوند و دارای دوام بالایی هستند.

به طور کلی کابل‌های خودنگهدار آلومینیومی در دو نوع فشار ضعیف و فشار قوی و همچنین دو مدل تکفاز و سه فاز وجود دارند. سطح مقطع این نوع کابل ها متفاوت است که در ادامه آنها را بررسی میکنیم:

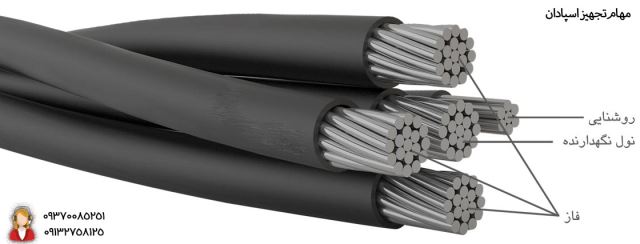

کابل خودنگهدار 4 رشته:

این نوع کابل ها دارای سه رشته فاز و یک رشته نول جهت روشنایی هستند.

کابل خودنگهدار هوایی 5 رشته:

این مدل کابل های 5 رشته دارای سه رشته فاز، یک رشته روشنایی و یک رشته مسنجر نول می باشند

کابل خودنگهدار 6 رشته:

این کابل ها از سه رشته فاز، یک رشته روشنایی، یک رشته نول و یک رشته مسنجر تشکیل شده اند. در محاسبه کابل های شش رشته، عدد اول نشان دهنده تعداد فازهای کابل، عدد دوم بیانگر سطح مقطع فازها، عدد سوم روشنایی، عدد چهارم برای نول و عدد پنجم بیانگر مسنجر است.

ویژگی های مهم کابل خودنگهدار هوایی

استفاده از این نوع کابل ها یکسری مزایا دارد که در ادامه به آن اشاره میکنیم.

کاهش اتلاف انرژی از مهمترین ویژگی های این نوع کابل است و با توجه به قیمت مناسب کابل آلومینیومی نسبت به کابل مسی، خطر سرقت این نوع کابل ها کاش می یابد. اگر یک متراژ یکسان را برای کابل آلومینیومی و کابل مسی در نظر بگیریم، کابل آلومینیومی وزن کمتری دارد و این امر در مراحل نصب کمک کننده است. از طرفی هزینه های مربوط به نصب و تعویض این نوع کابل ها به نسبت کابل های مسی کمتر است.

کابل خودنگهدار زمینی:

همانطور که از اسم این نوع کابل ها مشخص است در کابل کشی های زیر زمین استفاده میشوند و نصب ثابت دارند. درکل این نوع کابل ها در محل هایی که تحرک زیادی برای خود کابل وجود ندراد استفاده میشود مثل کابل کشی های درون دیوار ساختمان. استفاده از این نوع کابل ها در چندسال اخیر در صنعت رو به افزایش است.

کاربرد کابل‌های آلومینیومی:

در انتخاب کابل آلومینیوم برای کاربردهای مختلف دونکته حائز اهمیت است:

1. مقاومت الکتریکی

2. قیمت نهایی

تفاوت کابل آلومینیومی و کابل مسی:

با توجه به اینکه فلز آلومینیوم و مس از لحاظ کاربرد به هم شباهت دارند در صنعت بسیار مورد استفاده قرار میگیرند و گاها نقش جایگزین یکدیگر را ایفا میکنند. اما با توجه به اینکه رسانایی مس از آلومینیوم بیشتر است، حتی با وجود قیمت بالاتر مس گاها به اجبار باید از سیم و کابل های مسی استفاده کرد.

از طرفی با توجه به چگالی کمتر آلومینیوم نسبت به مس که حدود یک سوم است موجب میشود وزن کابل های آلومینیومی کمتر از مسی باشد.

یکی دیگر از مزیت‌های کابل آلومینیومی خاصیت مغناطیسی نبودن آن است و به همین جهت استفاده از آن در بعضی از کاربری‌های الکتریکی توصیه می گردد. چرا که در زمان استفاده از آن کمترین واکنش را با اجزاء و عناصری که به نیروی مغناطیسی حساسیت دارند ، بوجود نمی آورد.

در مورد امکان بازیافت آلومینیوم هم باید گفت که این فلز تا میزان ۱۰۰ درصدی قابل بازیافت است و حتی در زمان بازیافت آن انرژی کمی را صرف خود می کند.

از سوی دیگر در یک رسانایی برابر، مقطع یک رسانای آلومینیومی ۶/۱ برابر مقطع یک رسانای مسی است و این امر به معنای این است که مواد عایق،پرکننده و روکش بیشتری برای کابل های آلومینیومی به نسبت کابل های مسی استفاده میشود.با وجود این باید گفت که ظرفیت یک کابل آلومینیومی بین 70 تا 80 درصد ظرفیت یک کابل مسی با مقطع یکسان است.

ایجاد یک پوسته نازک ولی بسیار سخت از اکسید آلومینیوم بر سطح کابل آلومینیوم، یکی از معایب آن است که از مقدار رسانایی آن می‌کاهد. و در کل میتوان گفت که خوردگی در طول زمان، یکی از معایب استفاده از کابل آلومینیومی است. پس باید توجه داشت یکی از خطرات احتمالی استفاده از کابل آلومینیوم نسبت به کابل مسی امکان آتش‌سوزی آن است.

همچنین با توجه به شکنندگی بالای آلومینیوم، از این فلز تنها برای کابل های مفتولی استفاده میشود و مناسب ساخت کابل افشان آلومینیومی نیست.

کابل آلومینیوم PVC

کابل آلومینیوم PVC چیست؟

کابل آلومینیومی با توجه به جنس عایق به دو نوع کابل آلومینیوم PVC و کابل آلومینیوم XLPE تقسیم می‌شود. از کابل آلومینیومی معمولاً با عنوان “کابل قدرت همراه با هادی آلومینیومی” ، “کابل آلومینیومی” یا “هادی آلومینیومی” یاد می‌شود. جنس PVC استفاده شده در عایق کابل از کیفیت بسیار بالایی برخوردار است و به‌ راحتی دچار پارگی، کش آمدن، سوختگی و فرسودگی نمی شود. در یک‌ کلام انتخاب‌ کابل آلومینیومی در بسیاری از پروژه‌های صنعتی یا ساختمانی یکی از بهترین گزینه ها محسوب می شود که خیال ما را از همه جهات راحت می کند.

مزیت کابل آلومینیوم PVC

آلومینیوم با روکش PVC قابلیت تحمل فشار زیاد و بار سنگین را به‌ خوبی دارد.

یکی از مزیت‌های کابل آلومینیومی با روکش PVC این است که کابل در برابر انواع خوردگی، حرارت، کشیدگی، زنگ‌زدگی و… بسیار مقاوم است و کمتر دچار فرسودگی ناشی از این عوامل می شود.

روکش کابل آلومینیومی از جنس PVC بسیار مقاوم است و به همین جهت امکان بهره‌برداری از این کابل در انواع و اقسام شرایط جوی و محیطی را فراهم می‌کند. مثلاً از کابل آلومینیومی PVC می‌توان در شرایط آب و هوایی سرد و بسیار گرم استفاده نمود حتی در زیر بتن و سیمان ، در شرایط مرطوب و حتی خیس کمترین آسیبی متوجه این کابل نمی شود.

از آنجایی‌که وزن آلومینیوم بسیار سبک است و در کنار آن از PVC برای عایق کردنش استفاده‌ شده وزن کلی کابل نه ‌تنها بسیار پایین آمده بلکه آن را بسیار منعطف کرده است و این از مزایای مهم برای کابل آلومینیومی PVC محسوب می شود.

قیمت کابل آلومینیوم با روکش PVC

همان‌طور که گفته شد قیمت کابل‌های آلومینیومی نسبت به کابل‌های مسی از بهای کمتری برخوردار است (چیزی حدود یک‌سوم). از طرف دیگر قیمت کابل آلومینیومی باروکش PVC در قیاس با سایر کابل‌های روکش‌دار قیمت کمتری دارد، به ‌عبارت ‌دیگر، در مقایسه کابل‌های برقی که دارای جنس یکسان (آلومینیوم) باشند و همین‌طور اندازه و سایز آن‌ها نیز یکی باشد ، قیمت کابلی که از روکش PVC برای عایق آن استفاده ‌شده، پایین‌تر است. می توان گفت که کابل‌هایی که دارای روکشی از جنس سیلیکون یا لاستیک و… باشند قیمتشان از نمونه PVC بالاتر است.

کاربرد کابل آلومینیوم PVC

استفاده در شبکه انتقال برق خانگی

استفاده در سیستم‌های توزیع برق محلی

استفاده در خطوط انتقال نیرو با بار زیاد

استفاده در سیم‌کشی در فضای داخلی هواپیماها

استفاده در پروژه‌های توزیع برق با ولتاژ ضعیف

استفاده در سیم‌کشی برقی داخل مجتمع‌های مسکونی، تجاری و…

کابل خودنگهدارنده

کاربرد کابل خودنگهدار

مهم‌ترین کاربردهای کابل خودنگهدار که اغلب در سیستم‌های توزیع برق مورد استفاده قرار می‌گیرد، جلوگیری از بروز حوادث، افزایش زیبایی شهر، صرفه‌جویی در هزینه‌ها و وزن سبک‌شان است که این ویژگی آخر در سیستم‌های مخابراتی بیشتر به کار می‌آید.

کابل‌های خودنگهدار بیشتر در سیستم‌های فشار ضعیف یا متوسط مورد استفاده قرار می‌گیرند. ایمن‌سازی خطوط انتقال جریان، خطوط انتقال دیتا در ارتفاعات و تخلیه‌های جزئی هم دیگر مواردی هستند که می‌توان برای آنها از کابل‌های خودنگهدار استفاده کرد.

کابل‌های خودنگهدار کاربردهای دیگری هم دارند، به طور خلاصه باید گفت اگر عدم افزایش ولتاژ مقابل رعد و برق، عدم نیاز به مقره و لوازم جانبی خاص، راکتانس کمتر از ۱.۴، کاهش نویز، مقاومت بالا در مقابل خوردگی و پوسیدگی، قابل‌استفاده بودن در محیط‌های تنگ و تاریک، ضدآب بودن، کاهش تعداد انشعاب‌ها، کم‌شدن میزان تخلیه‌های بار الکتریکی و خطرات برایتان مهم است، بهترین گزینه را انتخاب کرده‌اید.

مزایای استفاده از کابل خودنگهدار

استفاده از کابل‌های خود نگهدار مزایایی دارد که شامل، افزایش قابلیت اطمینان شبكه در مقابل برخورد اشیاء، كاهش انرژی توزیع‌نشده، کم‌شدن هزینه شاخه‌زنی در مناطق پردرخت، پایین‌آمدن احتمال آتش‌سوزی و تخریب محیط زیست یا تلفات حیوانات، افزایش آزادی عمل در طراحی خطوط جهت كاهش فاصله حریم كابل‌های خودنگهدار، امكان نصب خط جدید كابل خودنگهدار در كنار خط قبلی بر روی ۱ تیر. امكان نصب كابل خودنگهدار فشار ضعیف بر روی پایه‌های موجود خطوط ۲۰ كیلو ولت می‌شود.

کابل‌های خودنگهدار البته مزایای دیگر هم دارند که می‌توان در این زمینه به امكان نصب خطوط فیبر نوری و تلفن روی پایه مشترك با حفظ حریم 0.5 متر، سهولت ترمیم تیر شكسته در قیاس با خطوط هوایی معمول، امكان مخفی‌کردن کابل‌های خودنگهدار با عبور دادن آنها از روی دیوار یا پنهان‌کردن‌شان در كانال‌های مخصوص، امكان سرویس کابل در زمان برقدار بودن، امکان طویل‌کردن اسپن‌ها، مقاومت دربرابر ارتعاشات به خاطر (self damping) بودن، و استفاده از پایه‌های با كلاس پایین به خاطر وزن سبک این کابل اشاره کرد.

ناگفته نماند که کابل‌های خودنگهدار امكان استفاده از پایه‌های كوتاه به سبب عایقدار بودن هادی‌ها را هم فراهم می‌کنند.

طریقه کابل‌ کشی کابل خودنگهدار

کارگذاری تیرهای سیمانی اولین گام برای کابل‌کشی برق با کابل خودنگهدار است، برای محاسبه متراژ کابل باید ابتدا اندازه‌گیری طول مسیر و همچنین تعداد تیرهای سر راه آن را انجام داد، سپس بنابر نیاز منطقه و مصرف‌کننده‌ها، به سراغ انتخاب سه‌فاز یا تک‌فاز بودن کابل بروید.

انشعاب کابل خودنگهدار از سر تیر برق و اتصال آن به کابل دیگر با کلمپ انشعاب برق انجام می‌شود. کلمپ انتهایی هم در انتهای هر خط بسته خواهد شد البته جلوگیری از شکم‌دادن کابل بین دو تیر را فراموش نکنید.

درباره قیمت کلمپ انتهایی خودنگهدار هم جنس و کارایی آن تعیین کننده است و انواع آن شامل کلمپ کششی کابل خودنگهدار (انتهایی) جهت فیکس‌کردن و نگه داشتن کابل، کلمپ آویز کابل خودنگهدار (عبوری) پلیمری و عمومی برای عبور دادن و نگه داشتن سیم و کلمپ انشعاب (دندانه دار) با هدف انشعاب گرفتن از کابل خودنگهدار اصلی می‌شود.

کابل 20 کیلو ولت

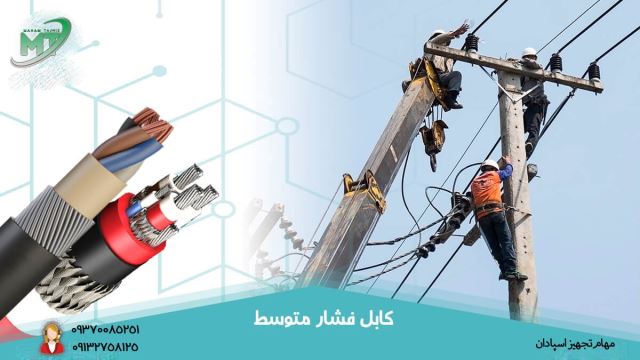

کابل 20 کیلو ولت چیست؟

کابل فشار متوسط 20 کیلوولت طبق استاندارد IEC60502-2 طراحی و تولید می شود، هادی این کابل را می توان از جنس مس و آلومینیوم ساخت که اغلب برای مکان هایی که محدودیتی در محل نصب ندارند از جنس آلومینیوم استفاده می شود. در این نوع کابل از سیم های مسی برای محافظت در برابر اثرات الکترومغناطیسی حاصل از تداخل کابل های مجاور استفاده می شود همچنین می توان برای نصب این نوع کابل در مناطق مرطوب از نوار فویل دار چسبی و یک نوع پودرهای مخصوص برای جلوگیری از آسیب درخت آبی استفاده کرد.

کاربرد کابل 20 کیلو ولت:

حتماً می‌دانید که کابل‌های شبکه برق در ایران ولتاژهای متفاوتی دارند. مهمترین و کاربردی‌ترین ولتاژهای این کابل‌ها عبارتند از: ولتاژ های ۱۱-۲۰-۳۳- ۳۶ و…

همگی این ولتاژها بر حسب واحد کیلو ولت هستند اما با بررسی هر کدام از این ولتاژها متوجه می‌شویم که ولتاژ ۲۰ کیلو ولت پرمصرف‌ترین کابل استفاده شده در شبکه برق ایران است. از همین رو درخواست و تقاضای بیشتری برای خرید و استفاده از این کابل فشار قوی وجود دارد. حتماً می‌دانید که این کابل‌ها در دو نوع مسی و آلومینیومی تولید می‌شوند که هر کدام از آن‌ها باید دقیقا متناسب با نیازی که وجود دارند و در شرایط مناسب خود استفاده شوند.

ویژگی های کابل 20 کیلو ولت

کابل های 20 کیلو ولت، که به کابل های فشار متوسط (MV) نیز معروف هستند، دارای ویژگی های متعددی هستند که آنها را برای انتقال و توزیع برق در مسافت های متوسط تا کوتاه مناسب می کند. برخی از این ویژگی ها عبارتند از:

ساختار:

رسانا: هادی کابل های 20 کیلو ولت معمولاً از مس یا آلومینیوم با خلوص بالا ساخته می شوند. مس به دلیل رسانایی الکتریکی بالا و چکش خواری بیشتر، انتخاب رایج تری است.

عایق: عایق کابل های 20 کیلو ولت معمولاً از مواد پلیمری مانند پلی اتیلن کراس لینک شده (XLPE) یا کاغذ اشباع شده با روغن (OIL) ساخته می شود. XLPE به دلیل پایداری حرارتی بالا و مقاومت در برابر رطوبت، انتخاب رایج تری است.

غلاف: غلاف کابل های 20 کیلو ولت معمولاً از مواد پلیمری مانند پلی وینیل کلراید (PVC) یا پلی اتیلن (PE) ساخته می شود. PVC به دلیل مقاومت در برابر اشعه ماوراء بنفش و مواد شیمیایی، انتخاب رایج تری است.

مشخصات الکتریکی:

ولتاژ نامی: ولتاژ نامی کابل های 20 کیلو ولت 20 کیلو ولت است.

جریان نامی: جریان نامی کابل های 20 کیلو ولت به اندازه هادی و نوع عایق بستگی دارد. به طور کلی، جریان نامی کابل های 20 کیلو ولت بین 100 تا 600 آمپر است.

امپدانس: امپدانس کابل های 20 کیلو ولت به طول، اندازه هادی و نوع عایق بستگی دارد. به طور کلی، امپدانس کابل های 20 کیلو ولت بین 0.3 تا 0.6 اهم بر کیلومتر است.

مشخصات فیزیکی:

قطر: قطر کابل های 20 کیلو ولت به اندازه هادی، نوع عایق و تعداد لایه های محافظ بستگی دارد. به طور کلی، قطر کابل های 20 کیلو ولت بین 30 تا 80 میلی متر است.

وزن: وزن کابل های 20 کیلو ولت به طول، اندازه هادی، نوع عایق و تعداد لایه های محافظ بستگی دارد. به طور کلی، وزن کابل های 20 کیلو ولت بین 150 تا 400 کیلوگرم در کیلومتر است.

مزایای کابل های 20 کیلو ولت:

کابل های 20 کیلو ولت، که به کابل های فشار متوسط (MV) نیز معروف هستند، مزایای متعددی را برای انتقال و توزیع برق در مسافت های متوسط تا کوتاه ارائه می دهند. برخی از این مزایا عبارتند از:

ظرفیت انتقال بالا:

کابل های 20 کیلو ولت می توانند جریان های الکتریکی با آمپر بالا را حمل کنند، که به آنها امکان می دهد مقادیر زیادی برق را انتقال دهند. این امر آنها را برای مصارف صنعتی و تجاری که به مقادیر قابل توجهی برق نیاز دارند، ایده آل می کند.

کاهش تلفات:

تلفات الکتریکی در کابل های 20 کیلو ولت به دلیل مقاومت کم آنها در مقایسه با کابل های ولتاژ پایین تر، کمتر است. این امر به معنای هدر رفتن کمتر برق در طول انتقال و در نتیجه صرفه جویی در هزینه است.

کارایی بالا:

کابل های 20 کیلو ولت به دلیل طراحی و مواد با کیفیت بالا، راندمان بالایی دارند. این امر به معنای اتلاف گرمای کمتر و عملکرد قابل اعتمادتر است.

عمر طولانی:

کابل های 20 کیلو ولت به گونه ای طراحی شده اند که در برابر شرایط محیطی خشن مانند رطوبت، گرما و سرما مقاوم باشند. این امر به آنها طول عمر طولانی می دهد و نیاز به تعویض یا نگهداری مکرر را کاهش می دهد.

ایمنی:

کابل های 20 کیلو ولت با چندین لایه عایق و محافظ پوشانده شده اند که آنها را در برابر نشت الکتریکی و خطرات دیگر ایمن می کند.

معرفی انواع کابل 20 کیلو ولت:

حالا نوبت به آن رسیده است که انواع کابل ۲۰ کیلو ولت را با هم بررسی کنیم.

کابل های خودنگهدار 20 کیلو ولت

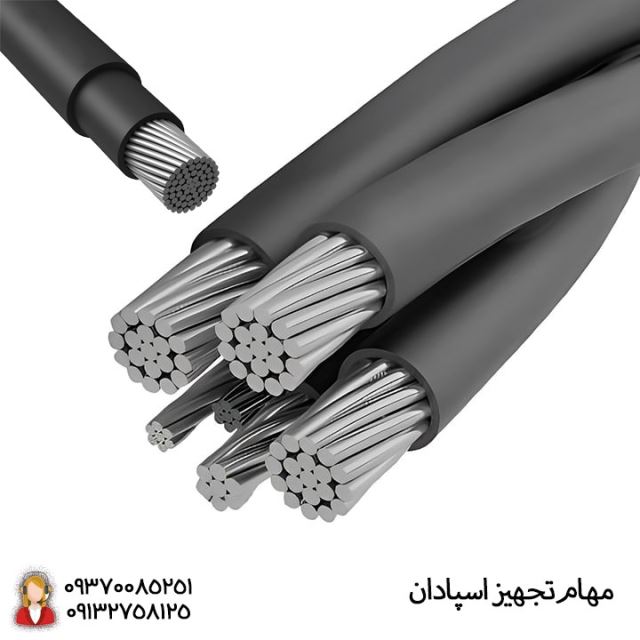

کابل خودنگهدار 20 کیلو ولت هادی آلومینیومی دارند و عایق آن‌ها پلی اتیلن است. در بسیاری از موارد از این کابل‌ها در خطوط هوایی توزیع برق استفاده می‌شود. ضخامت و نوع عایقی که در این نوع از کابل‌ها استفاده می‌شود مرتبط با سطح ولتاژ نامی آن است.

کابل کراسلینک 20 کیلوولت

این کابل آلومینیومی عایقی از جنس پلی اتیلن کراسلینک دارد و کاربرد آن برای انتقال برق است. کابل‌های این دسته دارای سطح مقطع‌های متفاوت و مختلفی هستند. محدوده دمایی که این کابل‌ها می‌توانند استفاده شوند از منفی ۳۵ تا ۹۰ درجه سلسیوس است. این کابل‌ها گازهای خطرناک در هنگام سوختن ندارند.

کابل فشار قوی 20 کیلو ولت

یکی دیگر از انواع کابل‌های ۲۰ کیلوولت، کابل فشار قوی ۲۰ کیلو ولت است.

کابل‌ فشار قوی ۲۰ کیلو ولتی در دو نوع تک فاز و سه فاز است. استفاده از این نوع کابل‌های ۲۰ کیلوولتی برای زیر خاک و یا داخل خود کابل‌ها است. در مورد مشخصات فنی این کابل‌ها باید گفت که دارای دو نوع مسی و آلومینیومی هستند و هم دارای نوع نیمه هادی و هم نوع غیرهادی هستند.

کابل های آلومینیوم 20 کیلو ولت

کابل آلومینیوم 20 کیلو ولت که از آن در فضاهای باز فضای داخلی، زیر خاک، کانال‌ها و… استفاده می‌شود دارای یک رشته است. روکش آن قرمز رنگ و جنس هادی استفاده شده در آن نیز از جنس.پلی اتیلن و با ضخامت ۵.۵ میلیمتر است. استاندارد استفاده شده در این کابل‌ها IEC-60502 است.

کابل های مس 20 کیلو ولت

کابل مس 20 کیلو ولت دارای یک رشته و با جنس هادی مسی است که روکش آن قرمز رنگ و عایق آن از جنس پلی اتیلن و با ضخامت ۵.۵ میلیمتر است. این کابل دارای تاییدیه سازمان ملی استاندارد ایران است و استاندارد آن IEC-60502 است.

نکات نهایی

اگر در مورد سیم و کابل و به خصوص کابل‌های فشار متوسط جستجو کرده باشید حتما متوجه شده‌اید که کابل برق یکی از پرفروش‌ترین کابل‌های موجود در بازار است. در حال حاضر این کابل‌ها هم با هادی مسی و هم با هادی آلومینیومی در بازار موجود هستند که می‌توان هر کدام از آن‌ها را با توجه به نیازی که دارید تهیه کنید. اما اگر در مورد گذشته کاملا جستجو کنید متوجه می‌شوید که در گذشته در اکثر مواقع از کابل‌های روغنی استفاده می‌شده است. اما در حال حاضر عایق‌های این کابل‌ها از نوع خشک و پلی اتیلن هستند.

کابل آلومینیومی زره دار 20 کیلو ولت 185×1 با عایق XLPE

کابل آلومینیومی زره دار 20 کیلو ولت 185×1 با عایق XLPE(کابل کراسلینک 185*1 ) یکی از پرمصرف ترین کابل های 20 کیلو ولت زره دار می باشد. در ساختار این محصول از آلومینیوم بعنوان هادی اصلی کابل استفاده شده است. نوع عایق مورد استفاده در این کابل از مواد پلی اتیلن قابل کراسلینک شدن یا اصطلاحا مواد XLPE ، جنس روکش از مواد پلی وینیل کلراید یا PVC و زره کابل از جنس آلومینیوم و از نوع نواری یا پلیت می باشد. استفاده از زره جهت بالابردن استحکام مکانیکی کابل برای جلوگیری از تنش ها، ضربات و فشارهای مکانیکی خارجی جهت محافظت از آن می باشد. هادی این کابل کلاس 2 و بصورت فشرده یا کمپکت می باشد.

موارد استفاده از کابل آلومینیومی زره دار 20 کیلو ولت 185×1 با عایق XLPE

کابل ۲۰ کیلو ولت برای انتقال برق تک فاز و سه فاز در خطوط هوایی توزیع برق در زیر زمین و یا داخل کانال به کار برده می شود. زره کابل ۲۰ کیلو ولت توانایی مقاومت در برابر نیروهای مکانیکی خارجی را دارد. در نتیجه می توان از این نوع کابل ها در مکان هایی که احتمال آسیب فیزیکی و فشار مکانیکی وجود دارد مورد استفاده قرار داد.

ویژگی‌ها

عمر مفید بالاتر

زره دار

ولتاژ شکست نسبتا بالا؛ ۵۰ کیلو ولت بر میلیمتر در دمای ۲۰ درجه سلسیوس

عاری از هالوژن یا همان هالوژن فری

فاقد گازهای خطرناک در هنگام سوختن

محدوده دمای کاری : ۳۵- تا ۹۰+ درجه سلسیوس
